HLNDシリーズ

パワーLEDと、独自の照射構造を採用することで高出力を実現。透過照明の「T/TTタイプ」と、反射照明の「R/RRタイプ」をご用意。発光面の長さが最小100mmから最大2700mmまで、100mm単位で製作可能。

製品に関するお問い合わせ

営業所 京都本社・西部営業所 075-415-8277
東京営業所 03-5791-3701
名古屋営業所 052-541-6550
仙台営業所 022-224-9101
テスティングルーム 本厚木(神奈川) 03-5791-3701
金沢(石川) 052-541-6550
守山(滋賀) 075-415-8277
淀屋橋(大阪) 06-6203-8886

特長

最大2,700mmまで製作可能

お客様の用途に応じて、最適な長さの照明を、ご提供いたします。

発光面長さ

100mm~2,700mm まで100mm単位で製作可能

LED発光色

LED発光色は赤・白をラインアップしています。検査内容に応じて、お選びいただけます。

拡散板の透過率が違う2タイプをご用意。

透過照明として最適な均一タイプと、反射照明として最適な高出力タイプからお選びいただけます。

独自の照射構造を採用

表面実装型LEDと独自の照射構造を採用することで、高出力なライン照明を実現しました。搭載する拡散板を2種類ご用意。用途に合わせてお選びいただけます。

HLNDシリーズの照度比較

※掲載しているグラフは参考用です。製品の品質を保証するものではありません。

用途例

透明フィルムの異物検査(透過タイプ)

カラー鋼板の外観検査(反射タイプ)

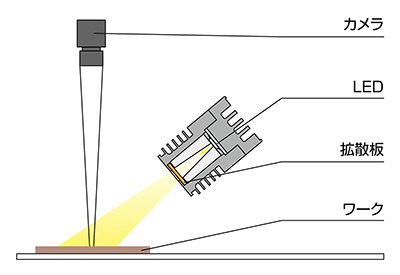

構成例

フラット基板にLEDを実装。照射光を拡散板に通過させ、ライン状の拡散光を照射。発光面の長さが2,700mmまで製作可能。

HLNDシリーズ

特性・データ

データ(代表例)

※掲載しているグラフは参考用です。製品の品質を保証するものではありません。

HLND-300SW2-TT(透過タイプ)

HLND-300SW2-RR(反射タイプ)

LED特性

分光分布

各波長に最適なレンズフィルターをご用意しております。
レンズフィルターについて詳しくは、こちらをご参照ください。

ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。

特注例

ラインアップ

HLND-100RD-TT

  • 標準品

HLND-100RD-RR

  • 標準品

HLND-100SW2-TT

  • 標準品

HLND-100SW2-RR

  • 標準品

HLND-200RD-TT

  • 標準品

HLND-200RD-RR

  • 標準品

HLND-200SW2-TT

  • 標準品

HLND-200SW2-RR

  • 標準品

HLND-300RD-TT

  • 標準品

HLND-300RD-RR

  • 標準品

HLND-300SW2-TT

  • 標準品

HLND-300SW2-RR

  • 標準品

HLND-400RD-TT

  • 標準品

HLND-400RD-RR

  • 標準品

HLND-400SW2-TT

  • 標準品

HLND-400SW2-RR

  • 標準品

HLND-500RD-TT

  • 標準品

HLND-500RD-RR

  • 標準品

HLND-500SW2-TT

  • 標準品

HLND-500SW2-RR

  • 標準品

HLND-600RD-TT

  • 標準品

HLND-600RD-RR

  • 標準品

HLND-600SW2-TT

  • 標準品

HLND-600SW2-RR

  • 標準品

HLND-700RD-TT

  • 標準品

HLND-700RD-RR

  • 標準品

HLND-700SW2-TT

  • 標準品

HLND-700SW2-RR

  • 標準品

HLND-800RD-TT

  • 標準品

HLND-800RD-RR

  • 標準品

HLND-800SW2-TT

  • 標準品

HLND-800SW2-RR

  • 標準品

HLND-900RD-TT

  • 標準品

HLND-900RD-RR

  • 標準品

HLND-900SW2-TT

  • 標準品

HLND-900SW2-RR

  • 標準品

HLND-1000RD-TT

  • 標準品

HLND-1000RD-RR

  • 標準品

HLND-1000SW2-TT

  • 標準品

HLND-1000SW2-RR

  • 標準品

HLND-1100RD-TT

  • 標準品

HLND-1100RD-RR

  • 標準品

HLND-1100SW2-TT

  • 標準品

HLND-1100SW2-RR

  • 標準品

HLND-1200RD-TT

  • 標準品

HLND-1200RD-RR

  • 標準品

HLND-1200SW2-TT

  • 標準品

HLND-1200SW2-RR

  • 標準品

HLND-1300RD-TT

  • 標準品

HLND-1300RD-RR

  • 標準品

HLND-1300SW2-TT

  • 標準品

HLND-1300SW2-RR

  • 標準品

HLND-1400RD-TT

  • 標準品

HLND-1400RD-RR

  • 標準品

HLND-1400SW2-TT

  • 標準品

HLND-1400SW2-RR

  • 標準品

HLND-1500RD-TT

  • 標準品

HLND-1500RD-RR

  • 標準品

HLND-1500SW2-TT

  • 標準品

HLND-1500SW2-RR

  • 標準品

HLND-1600RD-TT

  • 標準品

HLND-1600RD-RR

  • 標準品

HLND-1600SW2-TT

  • 標準品

HLND-1600SW2-RR

  • 標準品

HLND-1700RD-TT

  • 標準品

HLND-1700RD-RR

  • 標準品

HLND-1700SW2-TT

  • 標準品

HLND-1700SW2-RR

  • 標準品

HLND-1800RD-TT

  • 標準品

HLND-1800RD-RR

  • 標準品

HLND-1800SW2-TT

  • 標準品

HLND-1800SW2-RR

  • 標準品

HLND-1900RD-TT

  • 標準品

HLND-1900RD-RR

  • 標準品

HLND-1900SW2-TT

  • 標準品

HLND-1900SW2-RR

  • 標準品

HLND-2000RD-TT

  • 標準品

HLND-2000RD-RR

  • 標準品

HLND-2000SW2-TT

  • 標準品

HLND-2000SW2-RR

  • 標準品

HLND-2100RD-TT

  • 標準品

HLND-2100RD-RR

  • 標準品

HLND-2100SW2-TT

  • 標準品

HLND-2100SW2-RR

  • 標準品

HLND-2200RD-TT

  • 標準品

HLND-2200RD-RR

  • 標準品

HLND-2200SW2-TT

  • 標準品

HLND-2200SW2-RR

  • 標準品

HLND-2300RD-TT

  • 標準品

HLND-2300RD-RR

  • 標準品

HLND-2300SW2-TT

  • 標準品

HLND-2300SW2-RR

  • 標準品

HLND-2400RD-TT

  • 標準品

HLND-2400RD-RR

  • 標準品

HLND-2400SW2-TT

  • 標準品

HLND-2400SW2-RR

  • 標準品

HLND-2500RD-TT

  • 標準品

HLND-2500RD-RR

  • 標準品

HLND-2500SW2-TT

  • 標準品

HLND-2500SW2-RR

  • 標準品

HLND-2600RD-TT

  • 標準品

HLND-2600RD-RR

  • 標準品

HLND-2600SW2-TT

  • 標準品

HLND-2600SW2-RR

  • 標準品

HLND-2700RD-TT

  • 標準品

HLND-2700RD-RR

  • 標準品

HLND-2700SW2-TT

  • 標準品

HLND-2700SW2-RR

  • 標準品
