スポット型 UV-LED照射器

操作性・機能性・照射バリエーションを厳選 コストパフォーマンスを極限まで追求

簡単操作で機能を厳選したコントローラー

  • 簡単操作で波長365nm、11,000mW/cm2※のパワー ※ φ3mm スポットレンズ使用時

    信頼性のあるUV-LEDの採用で、安定した照射パワーを実現

  • 25Wの低消費電力、20,000時間の長寿命

    ランプ式に比べてランニングコストを大幅に削減可能

  • 4ヘッド独立制御

    1台で4ヘッドのON/OFF 独立制御、時間照射が可能

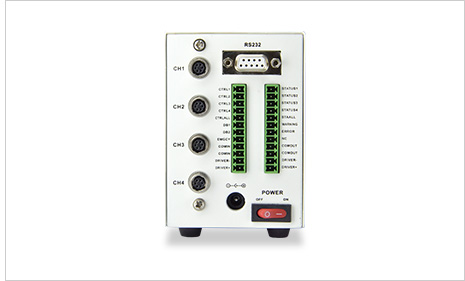

  • I/Oポート、RS-232C通信搭載

    外部制御による照射パターンの制御が可能

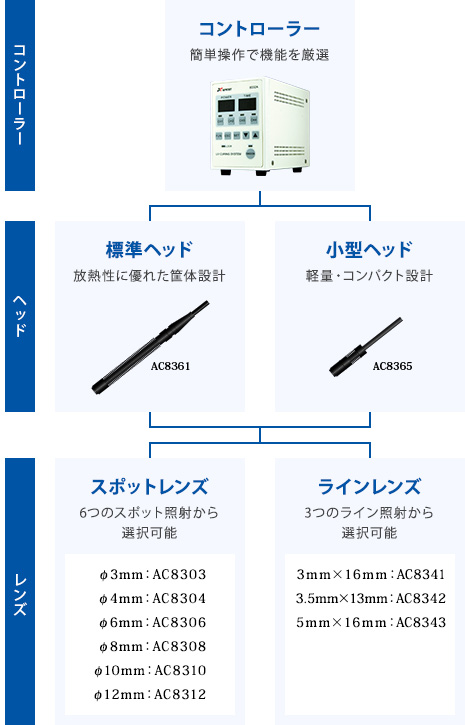

多様なニーズに応える照射バリエーション

  • 設置環境に応じて最適なヘッドが選択可能

    放熱性に優れた筐体設計で、安定した性能を発揮する「標準ヘッド」

    標準ヘッド

    軽量・コンパクトな設計で、省スペース設置が可能な「小型ヘッド」
    ※ 小型ヘッドを固定の際は、付属の取付治具をご使用ください。

    小型ヘッド
  • 接着条件に応じて最適な照射形態が選択可能

    6つのスポットサイズで最適な照射を実現する「スポットレンズ」

    スポットレンズの照射範囲のイメージ

    3つのラインサイズで最適な照射を実現する「ラインレンズ」

    ラインレンズの照射範囲のイメージ

製品概要

コントローラー
型式名8332A
照射方式 タイマー照射 調光値(1〜100%)、照射時間(0.1〜999 秒)
常時照射 調光値(1〜100%)、照射時間は外部信号により決定
制御通信ポート I/O入力 照射ON/OFF(応答速度20ms)、データバンク切替、インターロック
I/O出力 照射状態出力、警告出力、エラー出力
RS-232C 照射制御、パラメーターの設定と読込
エラー検知ヘッド未接続、回路短絡・切断、温度異常
表示方法デジタル表示
照射出力ポート数4
入力電圧AC100〜240V 50/60Hz (AC アダプタを含む)
消費電力25W max.
冷却方式自然冷却(ファンなし)
振動(耐性)10〜150Hz、加速度:50m/s2、片振幅:0.35mm x/y/z 方向に10 回/8 分
衝撃(耐性)高さ:1.5m、各方向3 回(上下、左右、表裏、45°度)
周囲温度範囲使用:+5℃〜+40℃ 保存:-15℃〜+65℃(結露、氷結なきこと)
周囲湿度範囲20〜85%(結露、氷結なきこと)
質量750g(ACアダプタやヘッドを含まず)
付属品AC アダプタ、フットスイッチ、保護メガネ、取扱説明書
ヘッド
型式名AC8361(標準ヘッド)AC8365(小型ヘッド)※1
波長365nm(385nmも対応可能)
ケーブル許容曲半径30mm
材質銅、アルミ合金、ガラス
質量150g(取付治具を含まず)

※1. 小型ヘッドを固定の際は、付属の取付治具をご使用ください。

スポットレンズ
型式名AC8303AC8304AC8306AC8308AC8310AC8312
スポット径Ø3mmØ4mmØ6mmØ8mmØ10mmØ12mm
照射距離9〜11mm11〜13mm16〜18mm22〜24mm32〜34mm35〜37mm
最大放射照度※211,000mW/cm29,200mW/cm24,000mW/cm22,300mW/cm21,300mW/cm2900mW/cm2
材質アルミ合金、ガラス

※2. 調光100%、取付治具使用、当社測定条件にて(保証値ではありません)。

外形寸法図(mm)

8332AAC8361
AC8365レンズ取付治具(付属品)

照度プロファイル(代表例)

※ WD とは、レンズ端面からワークまでの距離です。
※ 調光100%、取付治具使用、当社測定条件にて(保証値ではありません)。

スポットレンズ
  • AC8303(O3mm)
  • AC8304(O4mm)
  • AC8306(O6mm)
  • AC8308(O8mm)
  • AC8310(O10mm)
  • AC8312(O12mm)
ラインレンズ
  • AC8341(3mm×16mm)
  • AC8342(3.5mm×13mm)
  • AC8342(3.5mm×13mm)
