製作事例（画像処理用） 10,000機種以上の特注照明製作実績でご提案シーシーエスは1993年の設立以来、工業向け検査用LED照明メーカーとして、国内・海外ともにトップシェアを占めるリーディングカンパニーです。10,000機種にものぼる特注照明を設計・開発・製作してきた実績をもとに、お客様のご要望にお応えする最適な照明をご提案いたします。

ラインアップ適合電源

以下は製作例です。実際の製作時には仕様が異なる可能性があります。

フラット照明

LED発光色 白色
入力電圧 DC24V（max.）
消費電力 52W（max.）
相関色温度 5000K ±10%K
演色性指数 Ra95（Typ.）
LED個数 60個
適合電源 PD3シリーズ

LDFTP-600×310W50TKDV2

LDFTP-600×310W50TKDV2 外形寸法図（mm）

ドーム照明

LED発光色 白色
入力電圧 DC24V（max.）
消費電力 23W（max.）
相関色温度 5000K ±10%K
演色性指数 Ra95（Typ.）
LED個数 30個
適合電源 PD3シリーズ

HPD-100W50-25

HPD-100W50-25 外形寸法図（mm）

スポット照明

LED発光色 電球色 電球色 白色
入力電圧 －
消費電力 1.6W（max.）
相関色温度 2800K ±10% 3200K ±10% 5500K ±10%
演色性指数 Ra95（Typ.）
LED個数 1個
適合電源 PD3シリーズ　PJシリーズ

HLV-24DW28 HLV-24DW32 HLV-24DW55

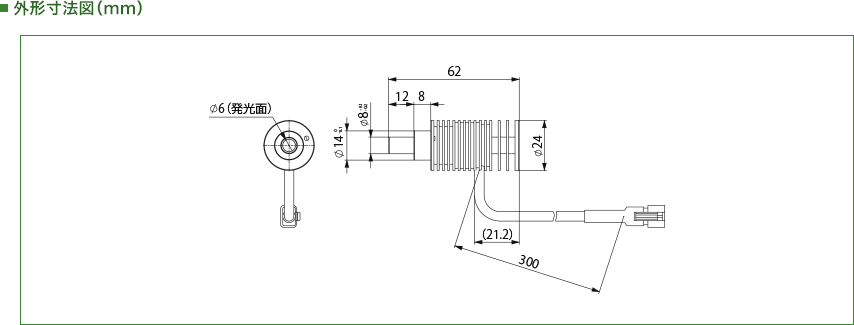

HLV-24DW28 HLV-24DW32 HLV-24DW55 外形寸法図（mm）

バー照明

LED発光色 白色
入力電圧 DC24V（max.）
消費電力 21W（max.）
相関色温度 5000K ±10%
演色性指数 Ra95（Typ.）
LED個数 96個
適合電源 PD3シリーズ

LDL2-200×30NW50-TK

LDL2-200×30NW50-TK 外形寸法図（mm）

リング照明タイプ

LED発光色 白色
入力電圧 DC24V（max.）
消費電力 8.1W（max.）
相関色温度 5000K ±10%
演色性指数 Ra95（Typ.）
LED個数 20個
適合電源 PD3シリーズ

LDR2-70NW50

LDR2-70NW50 外形寸法図（mm）

フラット照明

LED発光色 白色
入力電圧 DC24V（max.）
消費電力 34W（max.）
相関色温度 5100K ±300K
演色性指数 Ra95（Typ.）
LED個数 396個
適合電源 PD3シリーズ

LDF-TP-250×190W51

LDF-TP-250×190W51 外形寸法図（mm）

お客様のご要望に応じた製品を特注にて製作いたします。 特注製作の流れ
