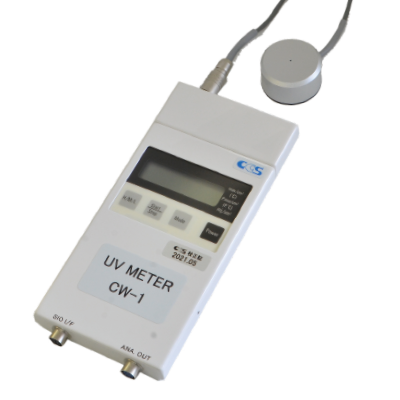

UV照射器の必需品!積算放射照度計(CW-1 / CW-1A)

  • UV波長の放射照度・ピーク照度・積算光量の測定
  • シリアル通信機能搭載
  • 乾電池仕様・ACアダプタ仕様が選択可能
  • 受光器の変更でさまざまな波長の測定が可能
UV照射器の必需品!積算放射照度計(CW-1 / CW-1A)

特長

UV波長の放射照度・ピーク照度・積算光量の測定

リアルタイム表示、3段階レンジ切替、オートパワーオフ機能

シリアル通信機能搭載

照度分布データの読み込み、測定レンジの切替、サンプル/秒の確認、放射照度の測定

乾電池仕様・ACアダプタ仕様が選択可能

乾電池仕様のCW-1、ACアダプタ仕様のCW-1Aをご用意

受光器の変更でさまざまな波長の測定が可能

分光感度特性の異なる4種類の受光器をご用意

用途

照射条件の特定

UV硬化に最適な照射条件を決定する際の放射照度・ピーク照度・積算光量の測定

放射照度の定期測定(モニタリング)

生産現場の硬化不良、製品不良の防止

UV照射器故障による急な不点灯や、経年劣化による放射照度低下の早期発見が可能

製品仕様・型式

本体
型式名 CW-1 CW-1A
電源 乾電池仕様/単4電池3本 ACアダプタ仕様※1
乾電池仕様/単4電池3本

寸法

W 75mm × D 160mm × H 15mm W 75mm × D 186mm × H 18mm
質量 250g 以下※2 330g 以下※2
表示 液晶デジタル表示(照度4桁、積算光量5桁)
機能 リアルタイム表示、ピーク照度、積算光量、
3段階レンジ切替、オートパワーオフ
サンプルレート 16または32サンプル / 秒
シリアル通信機能 照度分布データの読み込み、測定レンジの切替、
サンプル/秒の確認、放射照度の測定
付属品

取扱説明書 1部、単4アルカリ乾電池 3本、
アナログ信号出力ケーブル 1本、シリアル通信ケーブル 1本、
精密ドライバ 1本、本体固定用ネジ 4個、

トランクケース 1個
延長ケーブル※3 標準仕様:2m/5m/10m/15m/20m
ロボットケーブル仕様:2m/5m/10m/15m
DL資料

取扱説明書・2D図面のダウンロードはコチラ

  • ※1 ACアダプタはオプション品となります
  • ※2 本体のみ、電池含まず
  • ※3 延長ケーブルはオプション品となります
受光器
型式名 SH-254 SH-313 SH-365 SH-405
感度波長域(nm) 220~310 280~360 310~390 320~470
絶対値校正波長(nm) 254 313 365 405
校正精度(%)※1 ±10 ±5 ±5 ±5
受光径(mm) Φ3 Φ3 Φ1 Φ1
非直線性(%) ±1以内 ±1以内 ±1以内 ±1以内
使用温度範囲(℃)※2 0~50 0~50 0~50 0~50
温度依存性(代表値) -0.2% / ℃ -0.2% / ℃ -0.2% / ℃ -0.2% / ℃
照度測定範囲(mW/cm2 Hレンジ 0~9,999 0.0~999.9 0~9,999 0.0~999.9
Mレンジ 0.0~999.9 0.00~99.99 0.0~999.9 0.00~99.99
Lレンジ 0.00~99.99 0.000~9.999 0.00~99.99 0.000~9.999
積算光量測定範囲(mJ/cm2 Hレンジ 0~99,999 0~9,999.9 0~99,999 0~9,999.9
Mレンジ 0.0~9,999.9 0.0~999.99 0.0~9,999.9 0.0~999.99
Lレンジ 0.00~999.99 0.00~99.999 0.00~999.99 0.00~99.999
分光感度特性・角度依存性 受光器の分光感度特性・角度依存性一覧 参照
DL資料

取扱説明書・2D図面のダウンロードはコチラ

  • ※1 出荷時の設定です
  • ※2 受光器の温度です

外形寸法図

PDFとDXFの図面はダウンロードから取得いただけます。

外形寸法図

組み合わせ例

組み合わせ例

分光感度特性が見づらい場合、ページ下部の 受光器の分光感度特性・角度依存性をご覧ください。

受光器の分光感度特性・角度依存性

分光感度特性・角度依存性を確認されたい受光器型式をクリックしてください。

  • 分光感度特性(代表値)
    AC8303M(Φ3mm)
  • 角度依存性(代表値)
    AC8304M(Φ4mm)
  • 分光感度特性(代表値)
    AC8303M(Φ3mm)
  • 角度依存性(代表値)
    AC8304M(Φ4mm)
  • 分光感度特性(代表値)
    AC8303M(Φ3mm)
  • 角度依存性(代表値)
    AC8304M(Φ4mm)
  • 分光感度特性(代表値)
    AC8303M(Φ3mm)
  • 角度依存性(代表値)
    AC8304M(Φ4mm)

ダウンロード

積算放射照度計(本体+受光器)の取扱説明書と2D図面をダウンロードいただけます。
取扱説明書・図面のダウンロードにはシーシーエスwebサイトの 会員登録・ログイン が必要です。

型式名 チラシ 取扱説明書 PDF図面 DXF図面
本体 CW-1
本体 CW-1A
受光器
SH-254 / SH-313 / SH-365 / SH-405
