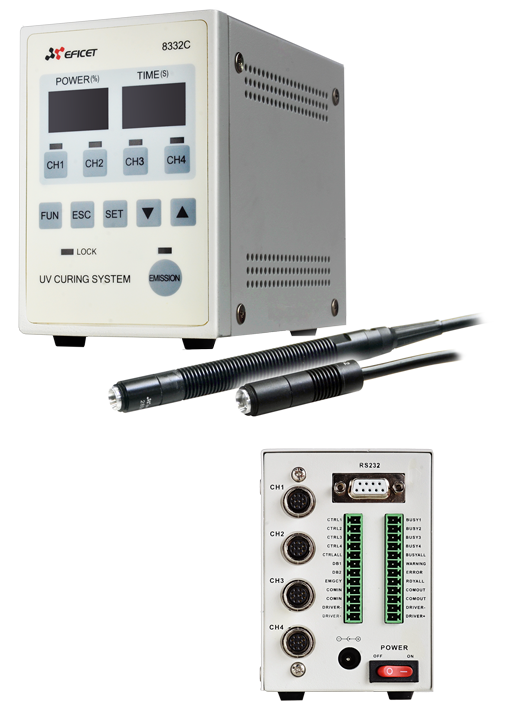

スポット型UV-LED照射器 (8332C)

スポット型UV-LED照射器 (8332C)
  • 深紫外も含めた豊富な波長ラインナップ
    (280nm、365nm、385nm、405nm)
  • 極限まで追求されたコストパフォーマンス
  • 高性能なヘッドを簡単操作
  • 多様なニーズに応える照射バリエーション
スポット型UV-LED照射器 (8332C)

特長

高性能なヘッドを簡単操作

  • 1台で4ヘッドのON/OFF 独立制御、
    時間照射が可能
  • 変換ケーブルを使用することで8332A のヘッドも使用可能

18,000mW/cm2の
高放射照度を実現※1

  • ハイパワーLEDの採用と独自の光学設計により、
    高いパワーを実現

幅広い波長ラインナップ
準備

  • 280nm、365nm、385nm、405nm から
    選択可能

25Wの低消費電力
20,000時間の長寿命※2

  • ランプ式に比べてランニングコストを
    大幅に削減可能※3

I/Oポート、RS-232C
通信搭載

  • 外部制御による照射パターンの制御が可能
  • ※1 365nm、φ3mmスポットレンズ使用、WD:5.5mm、中位放射束ランクのLED使用時
  • ※2 280nm は除く
  • ※3 当社仕入商品のランプ式光源との比較
    (2021年1月 当社調べ)

消費電力:本製品 25W ランプ式 200W程度
光源寿命:本製品 20,000時間 ランプ式 2,000時間


本製品は、仕入れ商品です。シーシーエスの保証体制と異なります。
詳しくは担当営業にお問合せください。

多様なニーズに応える
照射バリエーション

設置環境に応じて
最適なヘッドが選択可能

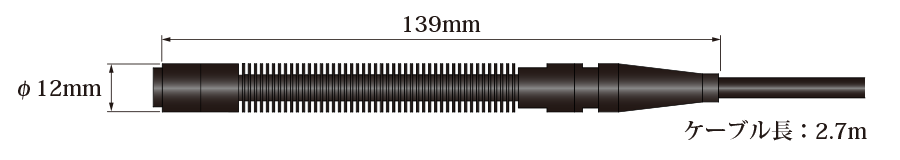

  • 放熱性に優れた筐体設計で、
    安定した性能を発揮する「標準ヘッド」
放熱性に優れた筐体設計で、安定した性能を発揮する「標準ヘッド」

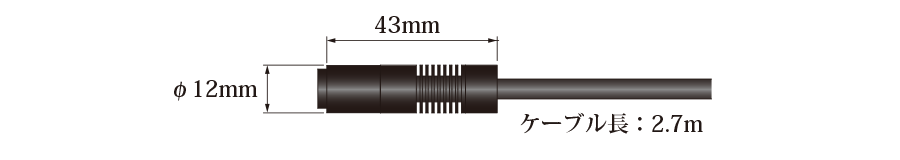

  • 軽量・コンパクトな設計で、
    省スペース設置が可能な「小型ヘッド」

    ※AC8375-280 及び小型ヘッドを使用の際は、付属の冷却ブロックをご使用ください

軽量・コンパクトな設計で、省スペース設置が可能な「小型ヘッド」

ワークに応じて
4種の波長から選択可能

  • 280nm、365nm、385nm、405nm

接着条件に応じて
最適な照射形態が選択可能

  • 6つのスポットサイズで最適な照射を実現する
    「スポットレンズ」
6つのスポットサイズで最適な照射を実現する「スポットレンズ」

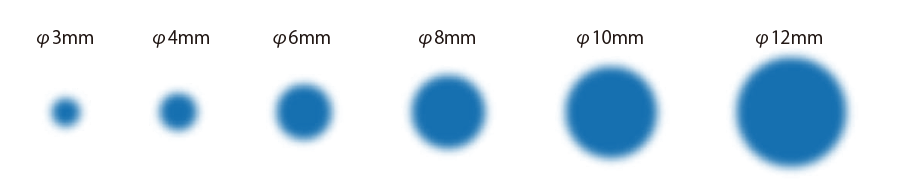

照射範囲イメージ(全波長共通)

  • 3つのラインサイズで最適な照射を実現する
    「ラインレンズ」
3つのラインサイズで最適な照射を実現する「ラインレンズ」

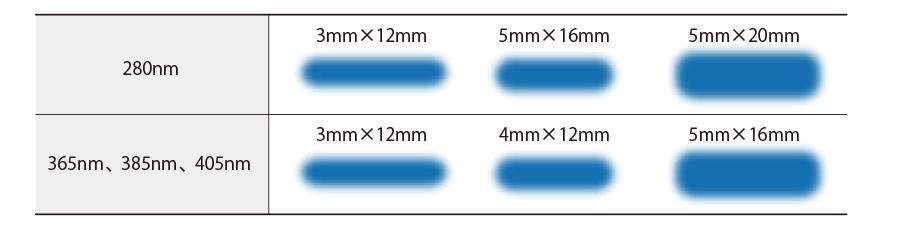

照射範囲イメージ

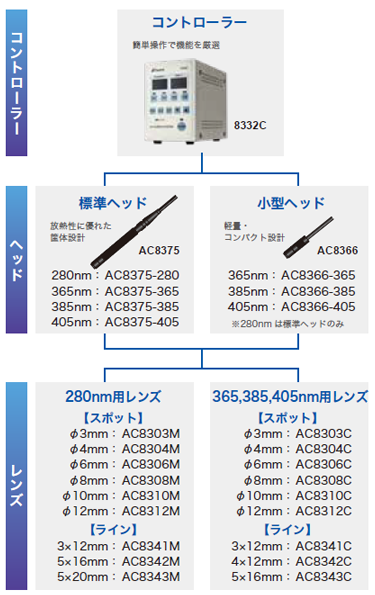

組み合わせ例

組み合わせ自由自在

組み合わせ自由自在

変換ケーブルを使用することで
8332A のヘッドも使用可能

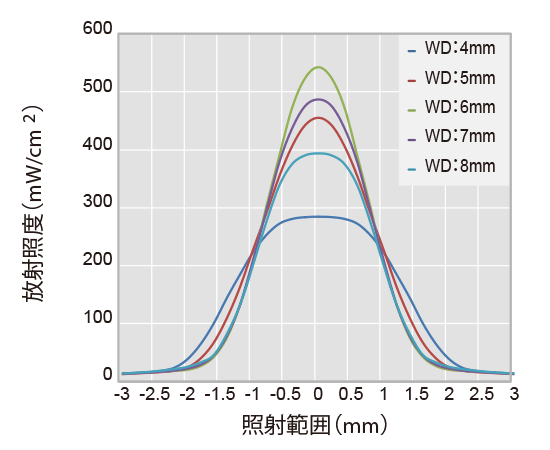

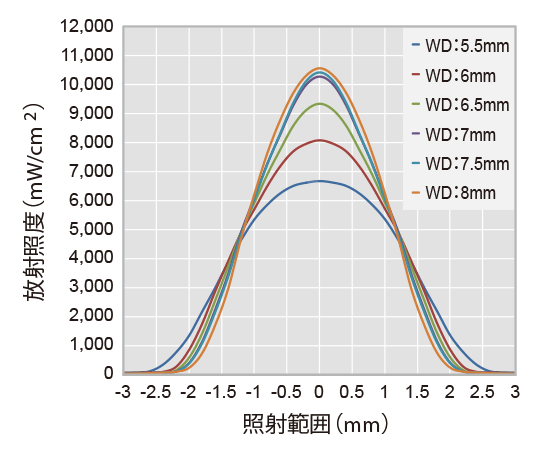

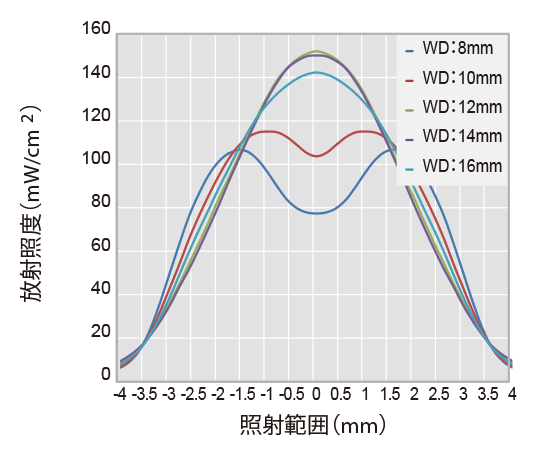

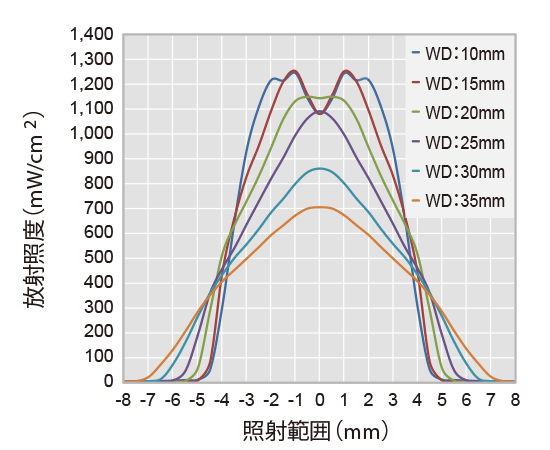

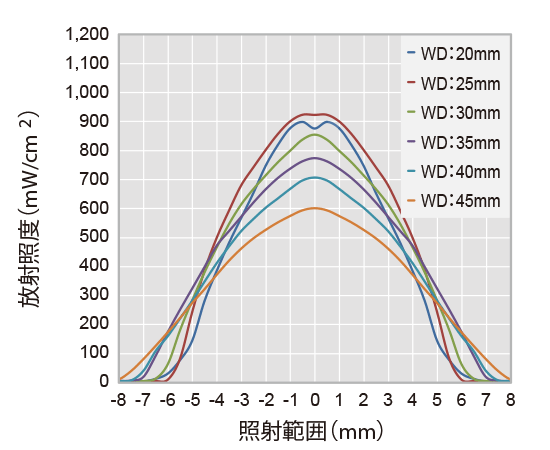

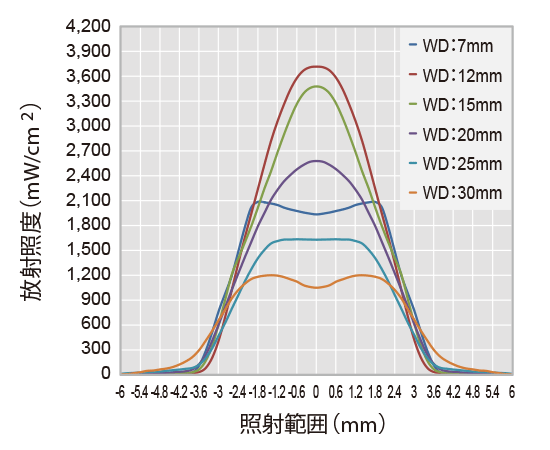

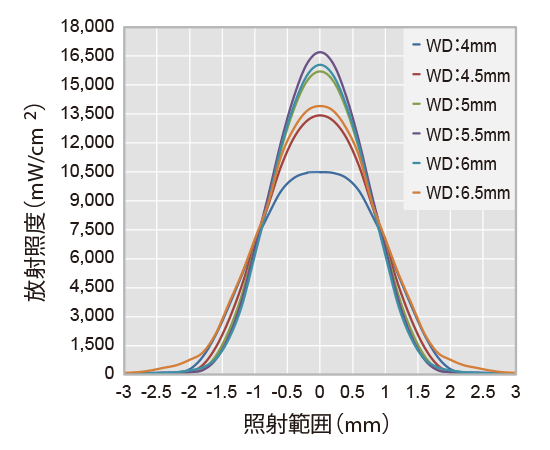

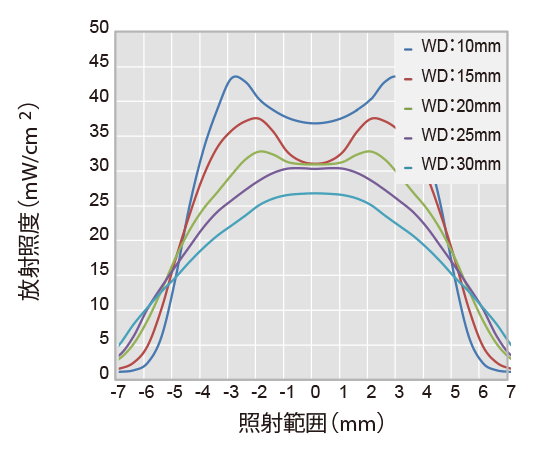

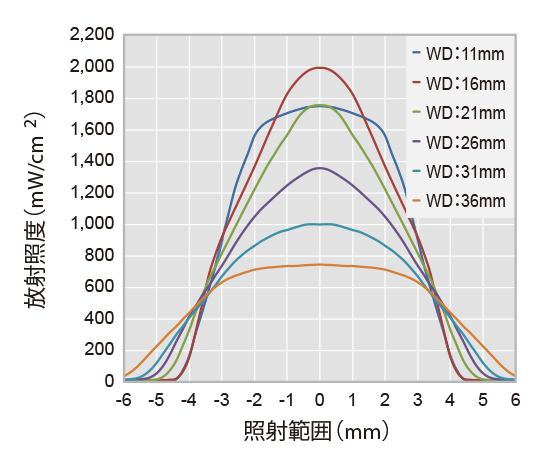

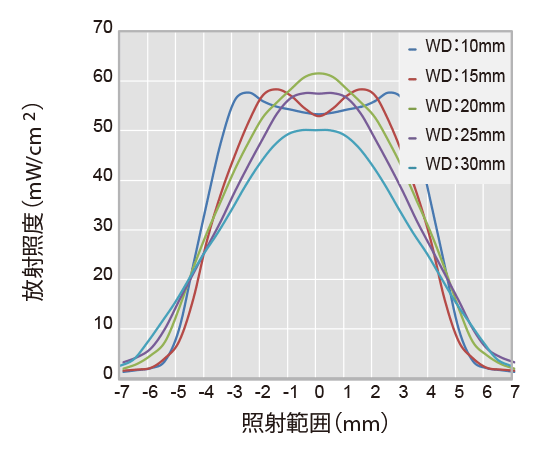

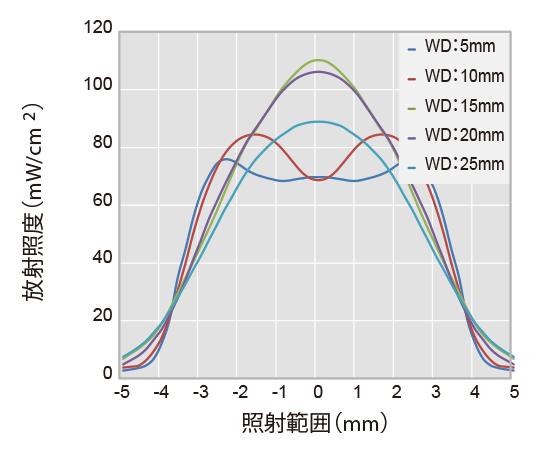

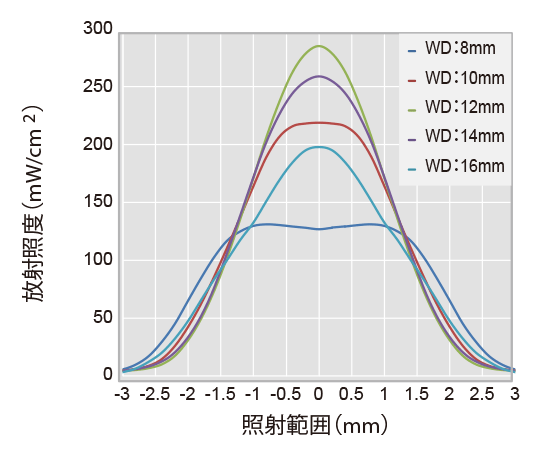

照度プロファイル

条件に合わせて多彩なラインアップからレンズの選択が可能

照度プロファイルを確認されたいレンズ名を
クリックしてください

280nm用
スポットレンズ
  • AC8303M(Ø3mm)
    AC8303M(Ø3mm)
  • AC8304M(Ø4mm)
    AC8304M(Ø4mm)
  • AC8306M(Ø6mm)
    AC8306M(Ø6mm)
  • AC8308M(Ø8mm)
    AC8308M(Ø8mm)
  • AC8310M(Ø10mm)
    AC8310M(Ø10mm)
  • AC8312M(Ø12mm)
    AC8312M(Ø12mm)
365 / 385 / 405nm用
スポットレンズ
  • AC8303C(Ø3mm)
    AC8303C(Ø3mm)
  • AC8304C(Ø4mm)
    AC8304C(Ø4mm)
  • AC8306C(Ø6mm)
    AC8306C(Ø6mm)
  • AC8308C(Ø8mm)
    AC8308C(Ø8mm)
  • AC8310C(Ø10mm)
    AC8310C(Ø10mm)
  • AC8312C(Ø12mm)
    AC8312C(Ø12mm)
280nm用
ラインレンズ

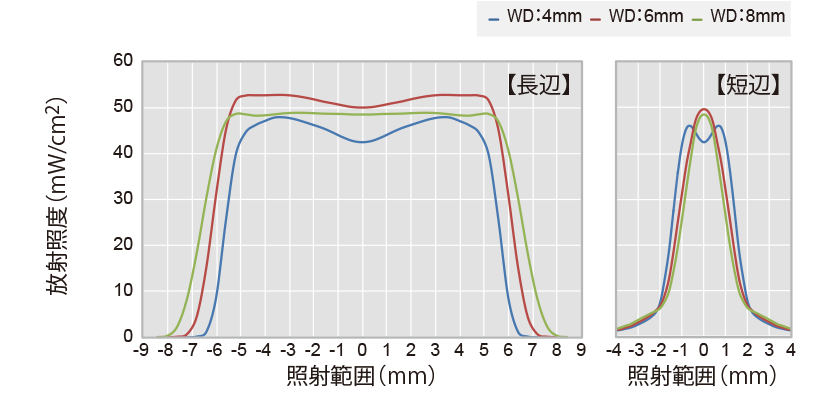

  • AC8341M(3mm×12mm)
    AC8341M(3mm×12mm)

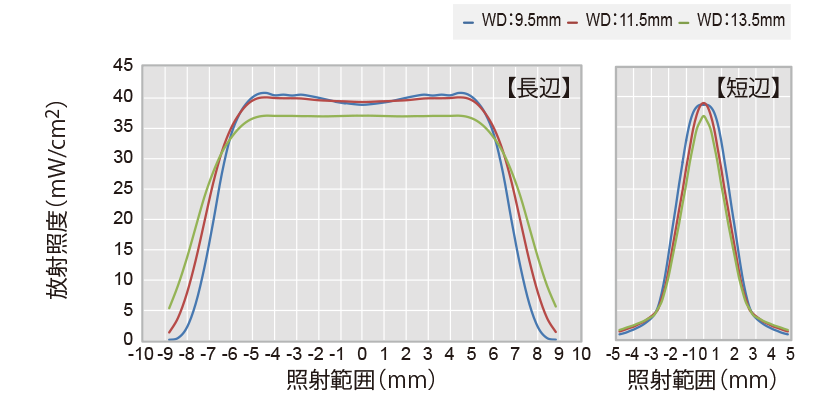

  • AC8342M(5mm×16mm)
    AC8342M(5mm×16mm)

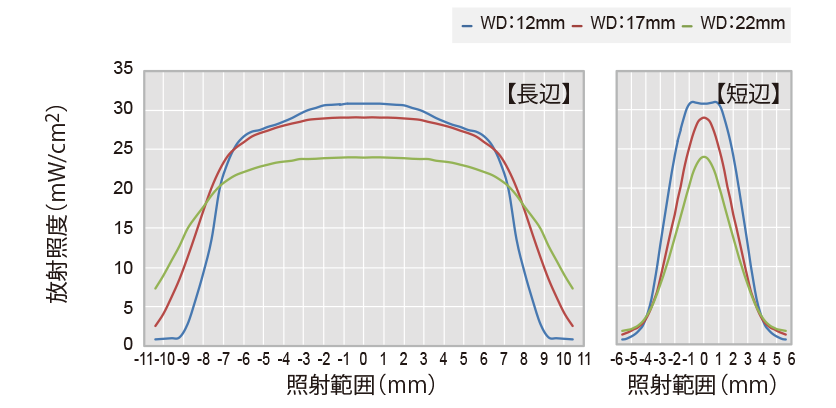

  • AC8343M(5mm×20mm)
    AC8343M(5mm×20mm)
365 / 385 / 405nm用
ラインレンズ

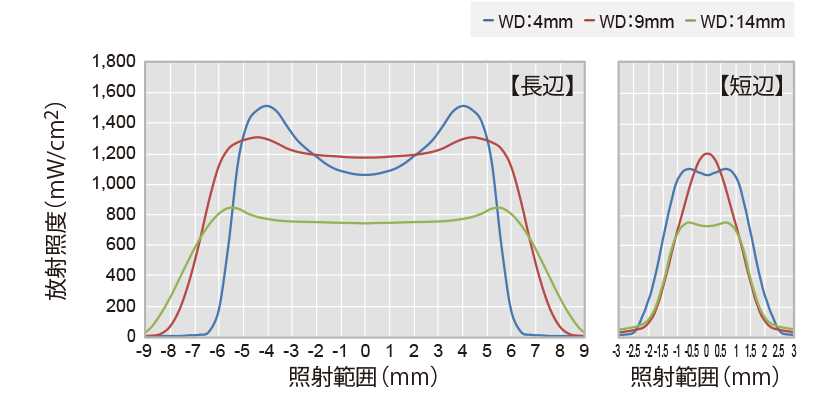

  • AC8341C(3mm×12mm)
    AC8341(3mm×12mm)

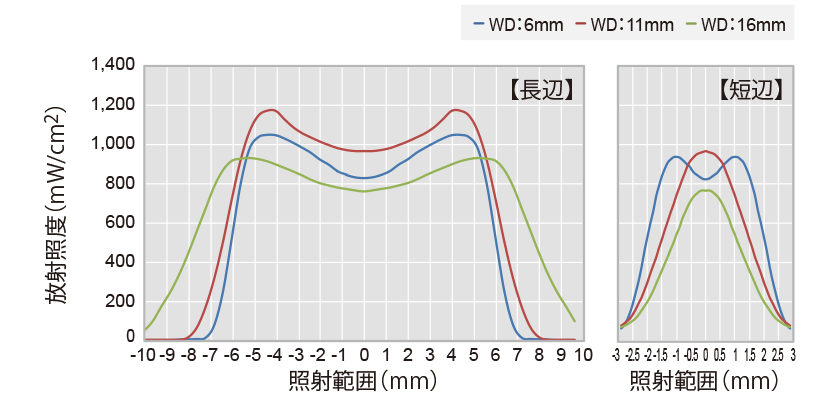

  • AC8342C(4mm×12mm)
    AC8342(4mm×12mm)

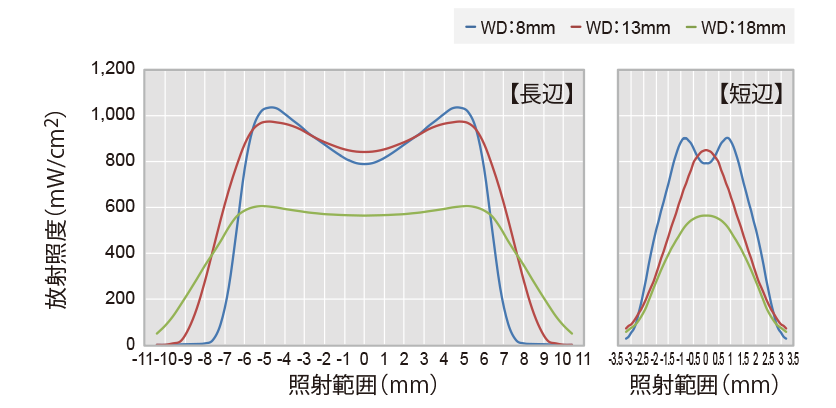

  • AC8343C(5mm×16mm)
    AC8343(5mm×16mm)
  • ※ WD : レンズ端面からワークまでの距離
  • ※ 調光100%、取付治具使用、当社測定条件にて(保証値ではありません)
  • ※ 365/385/405nm用レンズの
    照度プロファイルは365nm、低位放射束
    ランクのLED使用時での測定値

製品仕様・型式

コントローラー

型式名 8332C
照射方式 タイマー
照射
調光値(1~100%)、照射時間(0.1~999秒)
常時照射 調光値(1~100%)、照射時間は外部信号により決定
制御通信
ポート
I/O入力 照射ON/OFF(応答速度20ms)、
データバンク切替、インターロック
I/O出力 照射状態出力、警告出力、エラー出力
RS-232C 照射制御、パラメーターの設定と読込
エラー検知 ヘッド未接続、回路短絡・切断、温度異常
表示方法 デジタル表示
照射出力ポート数 4
入力電圧 AC100~240V 50/60Hz
(ACアダプタを含む)
消費電力 25W max.
冷却方式 自然空冷(ファンなし)
振動(耐性) 10~150Hz、加速度:50m/s2、
片振幅:0.35mm x/y/z 方向に10回/8分
衝撃(耐性) 高さ:1.5m、各方向3回
(上下、左右、表裏、45°度)
周囲温度範囲 使用:+5℃~+40℃
保存:-15℃~+65℃
(結露、氷結なきこと)
周囲湿度範囲 20~85%
(結露、氷結なきこと)
材質 鋼板
質量 750g(ACアダプタやヘッドを含まず)
付属品 ACアダプタ、フットスイッチ、
本体固定用金具、保護メガネ、取扱説明書
CEマーキング 安全規格:EN60950-1適合
EMC規格:EN55032、EN61000-3-2、EN61000-3-3、EN55024適合
環境規制:RoHS対応

ヘッド

型式名 AC8375-***
(標準ヘッド)
AC8366-***
(小型ヘッド)※1
波長 280nm、365nm、385nm、405nm 365nm、385nm、405nm
ケーブル許容曲半径 30mm
材質 銅、アルミ、ガラス
質量 150g(冷却ブロックを含まず)
  • ※1.AC8375-280 及び小型ヘッドを使用の際は、付属の冷却ブロックをご使用ください。
