UVランプ搭載コンベア装置

LC-HS15-120730 / LC-MS15-120730
(1.0kW/1.5kWタイプ)

光量モニタリングセンサ MDFシリーズ/MDF-Aシリーズ

紫外線硬化用の卓上タイプのコンベア装置。
操作もシンプルで回転ハンドルによる高さ調整が可能。
UVランプをコンベア方向に垂直、平行の2パターン設置できます。

ランプ出力は1.5 kW / 1.0 kWの2段階で切替でき、
幅広い用途でご利用いただくことができます。

羽田テスティングルームにデモ機がございます。
見学いただけますので、お気軽にお問合せ下さい。

UVランプ搭載コンベア装置(1.0kW/1.5kWタイプ)
LC-HS15-120730 / LC-MS15-120730

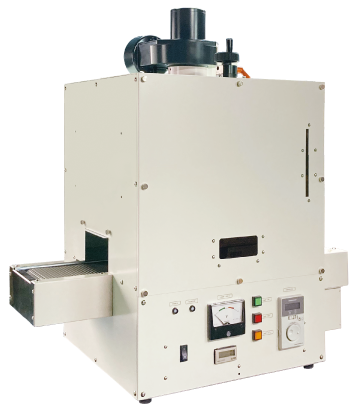

イメージ:UVランプ搭載コンベア装置
  • 熱に弱いワークも対応できる
     コールドミラー、 IRカットフィルターを標準装備
  • ランプ出⼒ : 1.5 kW / 1.0 kWの切替可能
  • コンベア速度 : m/min デジタル表⽰
  • 卓上に設置可能
  • ⾼圧⽔銀ランプとメタルハライドランプの選択可能
     ・⾼圧⽔銀ランプ(LC-HS15-120730)
     ・メタルハライドランプ(C-MS15-120730)
用途
  • UVコーティング
  • UVインキの硬化、乾燥
  • 接着剤の硬化
  • マーキング、シーリング
  • 各種UV照射実験 など

特⻑

シンプルな設計
  • コールドミラー+IRカットフィルターにより低温でのUV照射が可能
     (熱に弱いワークにも対応)
    イメージ:コールドミラー+IRカットフィルターにより低温でのUV照射が可能(熱に弱いワークにも対応)
  • ランプ出⼒は、1.5 kW / 1.0 kWの2段切替
  • 外部ハンドル操作で、照射距離の変更可能厚みのあるワークにも対応
  • 照射器はコンベア流れ⽅向に対して、直⾓・平⾏⽅向に取付変更が可能
  • UVランプは⼯具レスで交換可能

UVランプ照射距離の調整可能

照射距離調整用のぞき窓から確認できます。点灯中でも調整可能です。

ワーク照射状態の確認可能

のぞき窓からコンベア上の
ワーク・照射状態を確認できます。

遮光板の高さ調整可能(出口、入口)

厚みのあるワークを搬送できます。

イメージ:UVランプ照射距離の調整可能 照射距離調整用のぞき窓から確認できます。点灯中でも調整可能です。ワーク照射状態の確認可能 のぞき窓からコンベア上のワーク・照射状態を確認できます。遮光板の高さ調整可能(出口、入口) 厚みのあるワークを搬送できます。
簡単操作
  • 直感的な操作ができる
    • ・ランプ点灯、消灯スイッチ
    • ・ランプ出力切替スイッチ
  • ⼀⽬でわかる
    • ・コンベア速度デジタル表⽰
    • ・ランプ積算時間計

イメージ:簡単操作

資料請求・お問合せ

取扱説明書のご請求はお問合せフォームよりどうぞ。

特注対応
  • コンベア搬送速度の変更
  • 搬送幅の変更
  • コンベア長の変更
  • 架台の追加

などの特注対応が可能です。お気軽にお問合せ下さい。

スペック

型式 LC-HS15-120730 LC-MS15-120730
ランプ種類 高圧水銀ランプ メタルハライドランプ
ランプ出力 1.5 kW / 1.0 kW 2段切替
ランプ発光長 125 mm
外径寸法 装置 W:730 mm × D:430 mm × H:760 mm
電源 W:225 mm × D:450 mm × H:225 mm
照射距離 コンベア面より 100 mm ~ 230 mm
外部ハンドル調整式
反射ミラー コールドミラー集光型(焦点距離:100 mm)
コンベアベルト材質 ステンレスメッシュベルト
コンベアベルト幅 120 mm
ワークサイズ W:120 mm × D:120 mm × H:65 mm以下
重量 2.0 kg以下
コンベア速度 0.3 ~ 3.0 m/min( 50/60 Hz)変更可
搬送方向 照射部正面から見て 左 ⇒ 右
使用環境 温度:0 ~ 40 ℃ 湿度:85 %以下
(結露・埃・粉塵・爆発性・腐食性ガスなきこと)
設置条件 装置の周囲 500 mmに放熱の妨げとなるものなきこと
消費電力 1,700 W
入力電源 単相AC200 V / 220 V / 240 V(±6 %)
50/60 Hz 13 A
標準装備 IRカットフィルター付
重量 70 kg程度
交換ランプ
  • メタルハライドランプ 120 mm (型式:ML-120)
  • 高圧水銀ランプ 120 mm (型式:HL-120)
  • 高圧水銀ランプ
    (型式:LC-HS15-120730)

    イメージ:高圧水銀ランプ(型式:LC-HS15-120730)分光分布

  • メタルハライドランプ
    (型式:LC-MS15-120730)

    イメージ:メタルハライドランプ(型式:LC-MS15-120730)分光分布

装置 LC-HS15/-MS15-120730

イメージ:外形⼨法図(mm)装置 LC-HS15/-MS15-120730

照射器 ランプ高さスケール
UVランプ 内部確認窓
ランプ冷却ファン コンベアベルト
排気孔 コンベアモーター
ランプ昇降ハンドル 操作パネル
電源 LP1015-001

イメージ:外形⼨法図(mm)電源 LP1015-001

電源入力ケーブル 3 m(付属品)
電源出力ケーブル 1.5 m(付属品)
ランプ点灯/出力切り替え信号ケーブル 1.5 m(付属品)
ランプ出力ケーブル 1.5 m(付属品)
漏電ブレーカー

資料請求・お問合せ

2D・3D図面のご請求はお問合せフォームよりどうぞ。

  • ガイドレール(ステンレス製)
     ※高さ5mm以下のワークには不適合。
  • 非常停止ボタン
  • 出口側シューター(ステンレス製)
     装置出口に設置することにより、ワークを留めておきます。
  • ランプの不点灯検知
  • UV樹脂ベルトへの変更
  • ワーク冷却ファン
  • コンベア速度の可変範囲の変更
