ライン型照射器(スタンダードシリーズ)

ライン型照射器
(スタンダードシリーズ)

  • ◆業界トップクラスの高照度
  • ◆発光面最長2,000mm
  • ◆積算光量 6.6J/ cm2以上
  • ◆放射照度 4.5W/ cm2以上
  • ◆コンパクト設計
  • ◆強制FAN 空冷

ライン型照射器 資料ダウンロード(取扱説明書・チラシ・PDF図面・DXF図面・STEPファイル)

ダウンロードには会員登録・ログインが必要です。

UV強度

2種類の出力からセレクト

  • 低出力 CKL-△△□□※1,2

    積算光量 3.3 J/cm2 以上※3
    放射照度 3.5 W/cm2 以上※4

  • 高出力 CML-△△□□※1,2

    積算光量 6.6 J/cm2以上※3
    放射照度 4.5 W/cm2 以上※4

  • ※1. 型式内△△には、発光面サイズが入ります。△△＝100：100mm、 200：200mm
  • ※2. 型式内□□には、発光波長が入ります。□□＝UV365：365nm、 VL385：385nm、 VL395：395nm、 VL405：405nm
  • ※3. 積算光量は、波長 365 nm、 搬送速度 1 m / min のときの数値です。
  • ※4. 放射照度は、波長 365 nm、 照射距離 10mm のときの数値です。

発光面サイズ

2種類のモジュールからセレクト

  • 100mmモジュール
    100mmモジュール(イメージ)
  • 200mmモジュール
    200mmモジュール(イメージ)

連結数

100, 200mmのモジュールを組み合わせることで、最長2,000mmまで連結可能
※ 2,000mm以上については、個別にお問い合わせください。

専用ブラケットで、簡単に連結可能

メンテナンスの際、モジュール単位で交換可能

100mm～2,000mm連結数(イメージ)

放射照度ラインプロファイル
  • 放射照度ラインプロファイル(イメージ)
  • 放射照度ラインプロファイル(グラフ
  • ※1. CML-200UV365、2台連結、照射距離10mm、調光MAXのときのグラフです。
  • ※2. 掲載しているグラフはシミュレーション値です。製品の品質を保証するものではありません。

製品仕様・型式

製品仕様・型式
型式※1 CKL-100□□ CKL-200□□ CML-100□□ CML-200□□
発光面サイズ 100mm 200mm 100mm 200mm
波長 365nm, 385nm, 395nm, 405nm
積算光量※2 3.3J/cm2以上 6.6J/cm2以上
放射照度※3 3.5W/cm2以上 4.5W/cm2以上
質量 2㎏以下 4㎏以下 2㎏以下 4㎏以下
  • ※1. 型式内□□には、発光波長が入ります。□□＝UV365：365nm、 VL385：385nm、 VL395：395nm、 VL405：405nm
  • ※2. 積算光量は、波長 365 nm、 搬送速度 1 m / min のときの数値です。
  • ※3. 放射照度は、波長 365 nm、 照射距離 10mm のときの数値です
分光分布

分光分布(グラフ)

放射照度WD特性

放射照度WD特性(グラフ)

  • ※1. CML-200UV365、2台連結、調光MAXのときのグラフです。
  • ※2. 掲載しているグラフはシミュレーション値です。製品の品質を保証するものではありません。
放射照度分布

放射距離：10㎜/放射距離：30㎜(グラフ)

  • ※1. CML-200UV365、2台連結、調光MAXのときのグラフです。
  • ※2. 掲載しているグラフはシミュレーション値です。製品の品質を保証するものではありません。

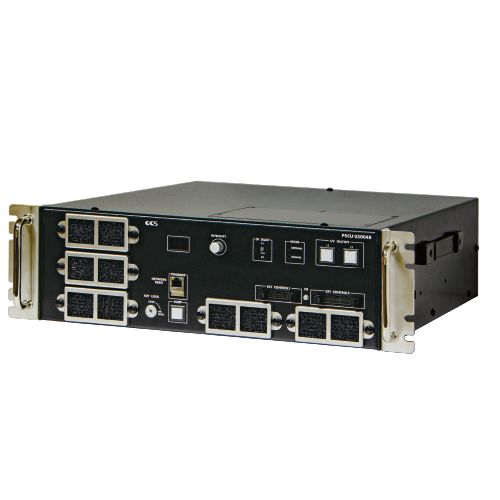

UV-LED照射器用ハイパワー電源(型式：PSCU-250048)

UV-LED照射器用ハイパワー電源(型式：PSCU-250048)

  • ◆調光、ON/OFFバンク機能
  • ◆ワイドレンジ調光（1〜100％）
  • ◆各種エラー検知機能

UV-LED照射器用ハイパワー電源 資料ダウンロード(取扱説明書・チラシ・PDF図面・DXF図面・STEPファイル)

ダウンロードには会員登録・ログインが必要です。

  • 調光、 ON / OFFバンク機能
    調光とON / OFFの情報を8パターンまで
    記録、呼出が可能
  • 外部制御は2種類
    パラレル、イーサネット通信に対応
  • ワイドレンジ調光
    1～100％の調光が可能
  • 均一な放射照度分布を実現
    回路毎に調光、ON / OFFの設定が可能
    ※ CML-△△□□接続時は、発光面10mm毎に設定が可能
  • エラー検出機能
    LEDの故障、コネクタ挿抜、照射器温度異常、
    照射器ファン停止 / 減速等のエラーを検知
  • 19インチラック収納に対応
    複数台使用時も簡単に設置可能

構成一覧

発光面サイズ 照射器
C＊L-100□□		 照射器
C＊L-200□□;※1,2		 ブラケット形式 電源
PSCU-250048		 照射器ケーブル
QCB-○○-BY-PSCU;※3		 パラレル通信用ケーブル1
EXCB2-M20-3		 パラレル通信用ケーブル2
EXCB2-M26-3
100mm 1台 ̶ ̶ 1台 1本 1本 1本
200mm ̶ 1台 ̶ 1台 1本 1本 1本
300mm 1台 1台 BK-CKL-300 1台 2本 1本 1本
400mm ̶ 2台 BK-CKL-400 1台 2本 1本 1本
500mm 1台 2台 BK-CKL-500 2台 3本 2本 2本
600mm ̶ 3台 BK-CKL-600 2台 3本 2本 2本
700mm 1台 3台 BK-CKL-700 2台 4本 2本 2本
800mm ̶ 4台 BK-CKL-800 2台 4本 2本 2本
2,000mm ̶ 10台 BK-CKL-2000 5台 10本 5本 5本
  • ※1. 型式内＊には、型式が入ります。＊＝K：CKL、 M：CML
  • ※2. 型式内□□には、発光波長が入ります。□□＝UV365：365nm、 VL385：385nm、 VL395：395nm、 VL405：405nm
  • ※3. 型式内○○には、ケーブル長さが入ります。○○＝1：1m、 2：2m、 3：3m ・・・ 25：25m
