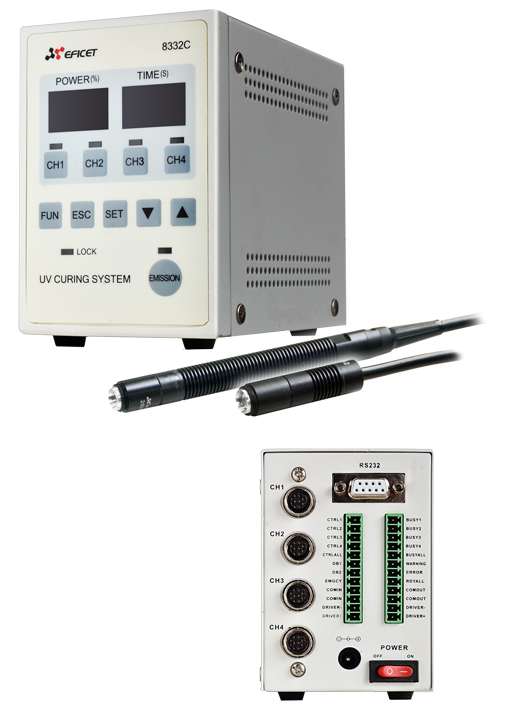

スポット型UV-LED照射器 (8332C)

  • 深紫外も含めた豊富な波長ラインナップ
      (280nm、365nm、385nm、405nm)
  • 極限まで追求されたコストパフォーマンス
  • 高性能なヘッドを簡単操作
  • 多様なニーズに応える照射バリエーション
スポット型UV-LED照射器(8332C)

特長

高性能なヘッドを簡単操作

1台で4ヘッドのON/OFF 独立制御、時間照射が可能。

変換ケーブルを使用することで8332A のヘッドも使用可能。

18,000mW/cm2の高放射照度を実現※1

ハイパワーLEDの採用と独自の光学設計により、高いパワーを実現

幅広い波長ラインナップを準備

280nm、365nm、385nm、405nm から選択可能

25Wの低消費電力、20,000時間の長寿命※2

ランプ式に比べてランニングコストを大幅に削減可能※3

I/Oポート、RS-232C通信搭載

外部制御による照射パターンの制御が可能

  • ※1 365nm、φ3mmスポットレンズ使用、WD:5.5mm、中位放射束ランクのLED使用時
  • ※2 280nm は除く
  • ※3 当社仕入商品のランプ式光源との比較( 2021年1月 当社調べ )
    消費電力:本製品 25W ランプ式 200W程度。 光源寿命:本製品 20,000時間 ランプ式 2,000時間

多様なニーズに応える照射バリエーション

設置環境に応じて最適なヘッドが選択可能
放熱性に優れた筐体設計で、安定した性能を発揮する「標準ヘッド」

放熱性に優れた筐体設計で、安定した性能を発揮する「標準ヘッド」

軽量・コンパクトな設計で、省スペース設置が可能な「小型ヘッド」

※AC8375-280 及び小型ヘッドを使用の際は、付属の冷却ブロックをご使用ください。

軽量・コンパクトな設計で、省スペース設置が可能な「小型ヘッド」

ワークに応じて4種の波長から選択可能

280nm、365nm、385nm、405nm

接着条件に応じて最適な照射形態が選択可能
6つのスポットサイズで最適な照射を実現する「スポットレンズ」

6つのスポットサイズで最適な照射を実現する「スポットレンズ」照射範囲イメージ全波長共通)

照射範囲イメージ(全波長共通)

3つのラインサイズで最適な照射を実現する「ラインレンズ」

3つのラインサイズで最適な照射を実現する「ラインレンズ」照射範囲イメージ

照射範囲イメージ

組み合わせ例

組み合わせ例

変換ケーブルを使用することで8332A のヘッドも使用可能

照度プロファイル

照度プロファイルを確認されたいレンズ名をクリックしてください。

  • AC8303M(Ø3mm)
    AC8303M(Ø3mm)
  • AC8304M(Ø4mm)
    AC8304M(Ø4mm)
  • AC8306M(Ø6mm)
    AC8306M(Ø6mm)
  • AC8308M(Ø8mm)
    AC8308M(Ø8mm)
  • AC8310M(Ø10mm)
    AC8310M(Ø10mm)
  • AC8312M(Ø12mm)
    AC8312M(Ø12mm)
  • AC8303C(Ø3mm)
    AC8303C(Ø3mm)
  • AC8304C(Ø4mm)
    AC8304C(Ø4mm)
  • AC8306C(Ø6mm)
    AC8306C(Ø6mm)
  • AC8308C(Ø8mm)
    AC8308C(Ø8mm)
  • AC8310C(Ø10mm)
    AC8310C(Ø10mm)
  • AC8312C(Ø12mm)
    AC8312C(Ø12mm)
  • AC8341M(3mm×12mm)
    AC8341M(3mm×12mm)
  • AC8342M(5mm×16mm)
    AC8342M(5mm×16mm)
  • AC8343M(5mm×20mm)
    AC8343M(5mm×20mm)
  • AC8341C(3mm×12mm)
    AC8341(3mm×12mm)
  • AC8342C(4mm×12mm)
    AC8342(4mm×12mm)
  • AC8343C(5mm×16mm)
    AC8343(5mm×16mm)
  • ※ WD : レンズ端面からワークまでの距離
  • ※ 調光100%、取付治具使用、当社測定条件にて(保証値ではありません)
  • ※ 365/385/405nm用レンズの照度プロファイルは365nm、低位放射束ランクのLED使用時での測定値

製品仕様・型式

コントローラー
型式名 8332C
照射方式 タイマー照射 調光値(1~100%)、照射時間(0.1~999秒)
常時照射 調光値(1~100%)、照射時間は外部信号により決定
制御通信ポート I/O入力 照射ON/OFF(応答速度20ms)、
データバンク切替、インターロック
I/O出力 照射状態出力、警告出力、エラー出力
RS-232C 照射制御、パラメーターの設定と読込
エラー検知 ヘッド未接続、回路短絡・切断、温度異常
表示方法 デジタル表示
照射出力ポート数 4
入力電圧 AC100~240V 50/60Hz (ACアダプタを含む)
消費電力 25W max.
冷却方式 自然空冷(ファンなし)
振動(耐性) 10~150Hz、加速度:50m/s2、
片振幅:0.35mm x/y/z 方向に10 回/8 分
衝撃(耐性) 高さ:1.5m、各方向3 回(上下、左右、表裏、45°度)
周囲温度範囲 使用:+5℃~+40℃
保存:-15℃~+65℃(結露、氷結なきこと)
周囲湿度範囲 20~85%(結露、氷結なきこと)
材質 鋼板
質量 750g(ACアダプタやヘッドを含まず)
付属品 ACアダプタ、フットスイッチ、
本体固定用金具、保護メガネ、取扱説明書
CEマーキング 安全規格:EN60950-1適合
EMC規格:EN55032、EN61000-3-2、EN61000-3-3、EN55024適合
環境規制:RoHS対応
ヘッド
型式名 AC8375-***(標準ヘッド) AC8366-***(小型ヘッド)※1
波長 280nm、365nm、385nm、405nm 365nm、385nm、405nm
ケーブル許容曲半径 30mm
材質 銅、アルミ、ガラス
質量 150g(冷却ブロックを含まず)
  • ※1.AC8375-280 及び小型ヘッドを使用の際は、付属の冷却ブロックをご使用ください。

本製品は、仕入れ商品です。
シーシーエスの保証体制と異なります。詳しくは担当営業にお問い合わせください。
※ 旧型製品については スポット型UV-LED照射器(8332A) をご覧ください。
