TH2シリーズ

THシリーズの白色を高出力化。高速化する検査ラインに対応でき、生産性アップに貢献します。
※型式末尾 -CR35:穴あきタイプ
※型式末尾 -PM:高指向性タイプ

製品に関するお問い合わせ

営業所 京都本社・西部営業所 075-415-8277
東京営業所 03-5791-3701
名古屋営業所 052-541-6550
仙台営業所 022-224-9101
テスティングルーム 本厚木(神奈川) 03-5791-3701
金沢(石川) 052-541-6550
守山(滋賀) 075-415-8277
淀屋橋(大阪) 06-6203-8886

TH2

特長

さらなる高輝度化を実現

フラット照明のさらなる高輝度化を実現。 高速化する検査ラインに対応します。

来品よりも大幅に出力アップを実現

環境に合わせて、取り付け自由

フレーム構造による取り付け方式を採用。側面以外にも、本体底面に取り付け用のタップ穴加工を施しています。

豊富な製品バリエーション

豊富な製品バリエーションで、さまざまなニーズにお応えします。各タイプ合わせて、73機種のラインアップ。

各タイプの明るさとバリエーション

構成例

フラットな形状で高出力を実現。LEDからの照射光を拡散板に通過させ、ワークの背面から照射。

TH2-140X105

特性・データ

データ :均一度(代表例)

※掲載しているグラフは参考用です。製品の品質を保証するものではありません。

撮像例

ペットボトルの液面撮像

電子部品の外観撮像

薬(個包装)の外観撮像

TH2-PM

特長

高指向性を実現

光の指向性を高めた、高出力フラット照明。 寸法計測のような、ワークの輪郭抽出が必要な検査に最適です。

指向性比較

撮像比較

発光面サイズを多数ご用意

豊富なサイズバリエーションをご用意。ワークに合わせて、最適なサイズをお選びいただけます。

発光面サイズ(mm)

LED発光色

白色、赤色、青色をラインアップ。検査内容に応じて、幅広く対応いたします。

8種類の発光面サイズと、各発光色を合わせると、全部で24機種の豊富なラインアップとなります。

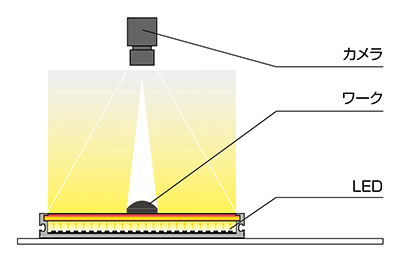

構成例

光の指向性を高めた、高出力フラット照明。寸法計測のような、ワークの輪郭抽出が必要な検査に最適。

TH2-140X105-PM

特性・データ

データ :均一度(代表例)

※掲載しているグラフは参考用です。製品の品質を保証するものではありません。

LED特性

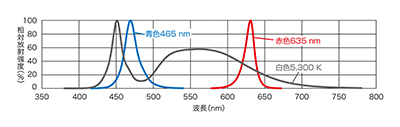

分光分布

各波長に最適なレンズフィルターをご用意しております。
レンズフィルターについて詳しくは、こちらをご参照ください。

ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。

撮像例

ネジの外観撮像

ストロー袋(透明)の外観撮像

アクリル板の外観撮像

TH2 series 大型タイプ

特長

構成例

発光面 最大500mmx500mmサイズをラインアップ。
大型ワークに最適。検査エリアも大幅確保。

TH2-300X300

発光面サイズ比較

1ラインで流せるワークサイズの比較

特性・データ

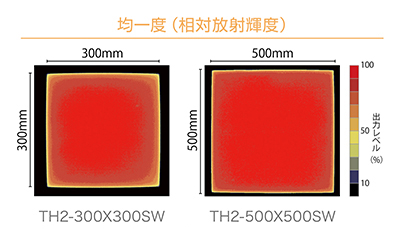

データ(代表例)

※掲載しているグラフは参考用です。製品の品質を保証するものではありません。

LED特性

分光分布

各波長に最適なレンズフィルターをご用意しております。
レンズフィルターについて詳しくは、こちらをご参照ください。

ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。

特注例

形状変更・明るさアップ・波長変更など、特注対応いたします。
お気軽にご相談ください。

撮像例

一升瓶の液面撮像

TH2 series 横長タイプ

特長

長方形ワークに最適なフラット照明。ラインセンサカメラ用途の検査にも対応します。

構成例

TH2-300X75

発光面サイズ比較

特性・データ

データ(代表例)

※掲載しているグラフは参考用です。製品の品質を保証するものではありません。

TH2-300X75SW

LED特性

分光分布

各波長に最適なレンズフィルターをご用意しております。
レンズフィルターについて詳しくは、こちらをご参照ください。

ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。

特注例

形状変更・明るさアップ・波長変更など、特注対応いたします。
お気軽にご相談ください。

撮像例

円筒容器の外観撮像

TH2-CR series

特長

カメラと同軸方向から照射

発光面の中央にカメラ窓があるフラット照明。バックライト方式ではなく、ドーム照明や同軸照明のようにカメラと同軸方向から照射します。

構造比較

広範囲に高均一照射

同軸照明やドーム照明と比べて発光面が広く、広範囲に高均一照射が可能です。

さまざまなワークサイズに対応

ラインアップ

LED発光色は白色、赤色をご用意。発光面サイズは、150mmx150mm、211mmx200mm、300mmx300mmの3サイズ。検査内容に応じて、幅広く対応いたします。

構成例

発光面の中央にカメラ窓があるフラット照明。カメラと同軸方向から拡散光を照射。

TH2-300X300-CR35

特性・データ

データ :相対放射照度グラフ/均一度(代表例)

※掲載しているグラフは参考用です。製品の品質を保証するものではありません。

TH2-300X300SW-CR35

LED特性

分光分布

各波長に最適なレンズフィルターをご用意しております。
レンズフィルターについて詳しくは、こちらをご参照ください。

ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。

特注例

撮像例

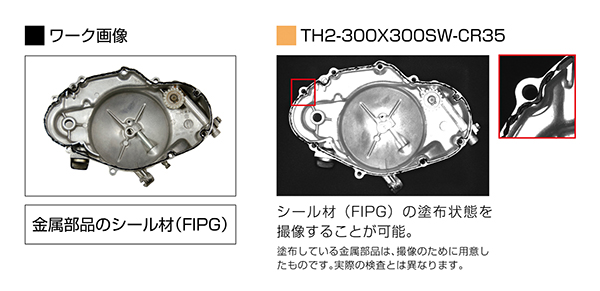

金属部品のシール材(FIPG)撮像

紙おむつの異物・汚れ撮像

梨地金属の刻印文字撮像

ラインアップ

TH2-27X27SW

  • 標準品

TH2-43X35SW

  • 標準品

TH2-51X51SW

  • 標準品

TH2-63X60SW

  • 標準品

TH2-83X75SW

  • 標準品

TH2-100X100SW

  • 標準品

TH2-140X105SW

  • 標準品

TH2-160X120SW

  • 標準品

TH2-200X150SW

  • 標準品

TH2-211X200SW

  • 標準品

TH2-224X170SW

  • 標準品

TH2-300X75SW

  • 標準品

TH2-300X300SW

  • 標準品

TH2-380X250SW

  • 標準品

TH2-400X400SW

  • 標準品

TH2-500X500SW

  • 標準品

TH2-150X150SW-CR35

  • 標準品

TH2-211X200SW-CR35

  • 標準品

TH2-300X300SW-CR35

  • 標準品

TH2-27X27SW-PM

  • 標準品

TH2-43X35SW-PM

  • 標準品

TH2-51X51SW-PM

  • 標準品

TH2-63X60SW-PM

  • 標準品

TH2-83X75SW-PM

  • 標準品

TH2-100X100SW-PM

  • 標準品

TH2-140X105SW-PM

  • 標準品

TH2-160X120SW-PM

  • 標準品

TH2-27X27RD

  • 新製品

TH2-43X35RD

  • 新製品

TH2-51X51RD

  • 新製品

TH2-63X60RD

  • 新製品

TH2-83X75RD

  • 新製品

TH2-100X100RD

  • 新製品

TH2-140X105RD

  • 新製品

TH2-160X120RD

  • 新製品

TH2-200X150RD

  • 新製品

TH2-224X170RD

  • 新製品

TH2-211X200RD

  • 新製品

TH2-27X27BL

  • 新製品

TH2-43X35BL

  • 新製品

TH2-51X51BL

  • 新製品

TH2-63X60BL

  • 新製品

TH2-83X75BL

  • 新製品

TH2-100X100BL

  • 新製品

TH2-140X105BL

  • 新製品

TH2-160X120BL

  • 新製品

TH2-200X150BL

  • 新製品

TH2-224X170BL

  • 新製品

TH2-211X200BL

  • 新製品

TH2-300X75RD

  • 新製品

TH2-300X300RD

  • 新製品

TH2-380X250RD

  • 新製品

TH2-400X400RD

  • 新製品

TH2-500X500RD

  • 新製品

TH2-150X150RD-CR35

  • 新製品

TH2-211X200RD-CR35

  • 新製品

TH2-300X300RD-CR35

  • 新製品

TH2-27X27RD-PM

  • 新製品

TH2-43X35RD-PM

  • 新製品

TH2-51X51RD-PM

  • 新製品

TH2-63X60RD-PM

  • 新製品

TH2-83X75RD-PM

  • 新製品

TH2-100X100RD-PM

  • 新製品

TH2-140X105RD-PM

  • 新製品

TH2-160X120RD-PM

  • 新製品

TH2-27X27BL-PM

  • 新製品

TH2-43X35BL-PM

  • 新製品

TH2-51X51BL-PM

  • 新製品

TH2-63X60BL-PM

  • 新製品

TH2-83X75BL-PM

  • 新製品

TH2-100X100BL-PM

  • 新製品

TH2-140X105BL-PM

  • 新製品

TH2-160X120BL-PM

  • 新製品
