フルカラー照明
・一台の照明で、色の違いによる特異点の検査が可能。
・赤・青・緑色の発光色を切り替えて照射。
・各光出力をブレンドすることで、任意の照射色を実現。
・リングタイプ、バータイプ、ドームタイプ、フラットタイプ、同軸タイプなど、多数ラインアップ。

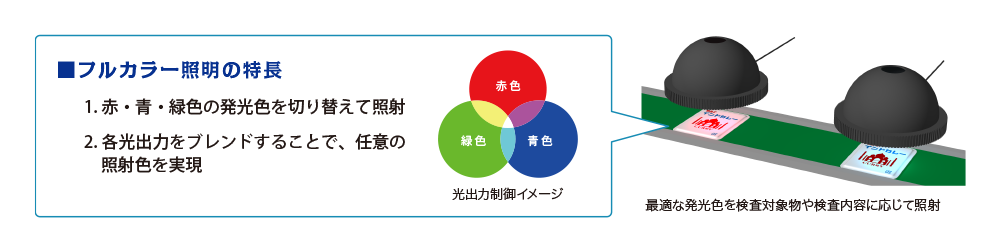

フルカラー照明の特長
1台の照明で色の違いによる特異点の検査が可能
同じ形状で色違いのワークが存在する場合や、同一ライン上で複数のワークを生産している現場では、
従来は発光色の違う照明を複数台設置して特異点の検査をする必要がありました。
フルカラー照明なら、一台の照明で赤・青・緑色の各発光色をブレンドして調光することが可能なため、
思い通りの照射光を実現し、目的に応じた最適な撮像が可能です。
ご注意
※赤・青・緑の各色は、放射量の経時変化が異なります。この為、初期光量設定後、定期的に調整が必要になる場合があります。
ご要望に応じた照明をご提案
リングタイプやバータイプ、ドームタイプやフラットタイプなど、検査対象物や検査内容に応じてお選びいただけるラインアップをご用意しております。
また、お客様のご要望に応じた形状、照射形態の照明を製作することが可能です。
フラットタイプ
同軸タイプ
分割発光タイプ
※ 多数の照明の製作実績がございます。詳しくは営業担当までお問い合わせください。
撮像例
フルカラー照明だから出来る撮像をご提案!
バータイプでの撮像

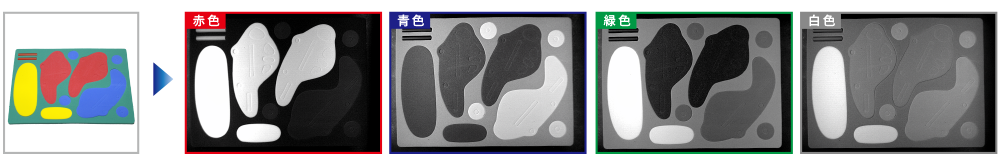

パズルの外観撮像
ドームタイプでの撮像

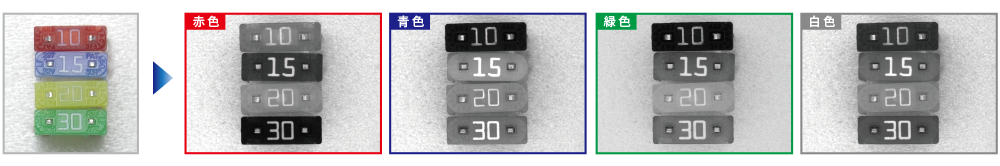

ヒューズの文字撮像
フラットタイプでの撮像

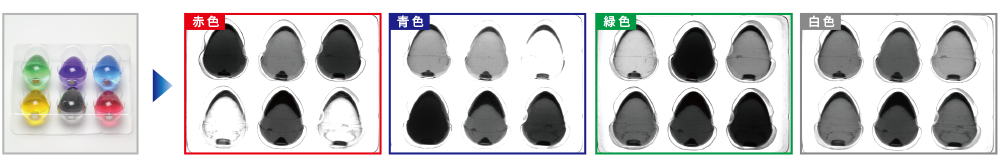

半透明製品の外観撮像
製作例（標準品・特注品）
標準品
特注品
バータイプ
- 30mmの発光幅から拡散光を照射
- 発光幅が16mmタイプも製作可能
同軸タイプ
- 鏡面状のワークに最適な同軸照明
- 均一拡散光照射により、ムラのない撮像を実現
フラットタイプ
- フラットな発光面から拡散光を照射
- 背面からの照射による外観検査や寸法測定検査に最適
特注例
| シリーズ | 型式 | 消費電力(カッコ内はピーク波長) | |||
|---|---|---|---|---|---|
| 合計 | 赤(635 nm) | 緑 (525 nm) | 青 (470 nm) | ||

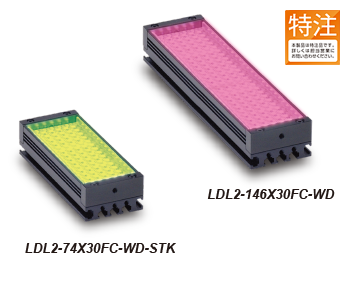

| LDL2 | LDL2-74X30FC-WDBT | 9.1 W max. | 2.1 W | 3.5 W | 3.5 W |
| LDL2-80X16FC-WDBT | 6.0 W max. | 1.4 W | 2.3 W | 2.3 W | |
| LDL2-119X16FC-WDBT | 8.9 W max. | 2.042 W | 3.402 W | 3.402 W | |
| LDL2-146X30FC-WDBT | 18 W max. | 4.0 W | 7.0 W | 7.0 W | |
| TH2 | TH2-83X75FC | 13 W max. | 2.911 W | 4.851 W | 4.851 W |
| TH2-300X300FC-BT | 85 W max. | 21.168 Ｗ | 31.752 Ｗ | 31.752 Ｗ | |
| LFXV | LFXV-100FC | 12 W max. | 3.024 Ｗ | 4.032 W | 4.032 W |

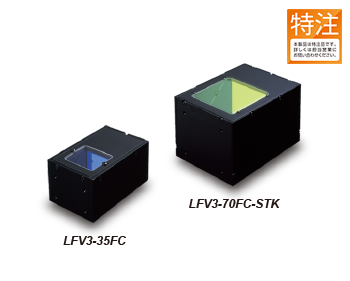

| LFV3 | LFV3-35FC-BT(A) | 4.3 W max. | 1.1 W | 1.6 W | 1.6 W |
| LFV3-50FC-BT(A) | 9.9 W max. | 2.3 W | 3.8 W | 3.8 W | |
| LFV3-70FC-BT(A) | 20 W max. | 4.6 W | 7.7 W | 7.7 W | |
| LFV3-100FC-BT(A) | 28 W max. | 6.0 W | 11 W | 11 W | |
| LFV3-G | LFV3-G-70FC | 16 W max. | 4.23 Ｗ | 5.645 Ｗ | 5.645 Ｗ |
本製品は特注品です。詳しくは担当営業にお問い合わせください。
特注品は、シーシーエスの標準品と保証期間が異なります。
黄色／オレンジ照明のご紹介
特殊な検査用途に適応した、特定波長のLEDを採用
| シリーズ | 型式 | 入力電圧 | 消費電力 | ピーク発光波長(typ.) |
|---|---|---|---|---|
| LDR2 | LDR2-50OR | 24 V | 3.2 W | 600 nm |
| LDR2-LA | LDR2-74OR-LA | 24 V | 5.7 W | 600 nm |
| LDL2 | LDL2-41X16-OR | 24 V | 1.9 W | 596 nm |
| LDL2-74X30-OR | 24 V | 5.7 W | 594 nm |
本製品は特注品です。詳しくは担当営業にお問い合わせください。
特注品は、シーシーエスの標準品と保証期間が異なります。
