UV照射器 (UV硬化用)

カスタム事例

面照射タイプ高出力LED照射器

面照射タイプ高出力LED照射器
特長
  • 高出力面型照射器による一括照射で、作業工数を大幅削減
  • 要求仕様に沿った最適な面型照射器をご提案
  • LEDの特徴を活かした柔軟な設計で、カスタム対応可能
  • 独自の光学シミュレーションにより、最適な光環境をご提案
  • 各種の光学技術を駆使し、長距離からの高出力面照射にも対応
  • ピーク発光波長は、365nm / 385nmから選択可能

ランプからの置き換えを実現する、高出力面型照射器

FAN空冷タイプ

独自の光学技術により、近接照射から長距離照射まで、ご希望の照射距離に応じ、適切なご提案をさせていただきます。

製作例:φ221mm 面照射器

製作例:φ221mm 面照射器
波長 365nm(385nm)
冷却 強制FAN空冷
放射面サイズ φ221mm
消費電力 402W
参考放射照度 100mW/cm² = LWD40mm時

相対放射照度分布 LWD:40mm

相対放射照度分布 LWD:40mm

外形寸法図(mm)

外形寸法図(mm)

製作例:155mm角 面照射器

製作例:155mm角 面照射器
波長 365nm(385nm)
冷却 強制FAN空冷
放射面サイズ 155mm角
消費電力 384W
参考放射照度 150mW/cm²=LWD5mm時

相対放射照度分布 LWD:5mm

相対放射照度分布 LWD:5mm

外形寸法図(mm)

外形寸法図(mm)

水冷タイプ

スポット照射器では困難な、広範囲にわたるUV照射を実現する高出力面照射。
従来のランプのように、熱線(赤外線)を含まない為、熱に弱い媒体への照射に最適。独自の光学シミュレーションを駆使し、自由自在にカスタム対応いたします。

製作例:196×16mm 面照射器

製作例:196×16mm 面照射器
波長 385nm(365nm)
冷却 水冷
放射面サイズ 196x16mm
消費電力 570W
参考放射照度 1,800mW/cm² = LWD10mm時

相対放射照度分布 LWD:4mm

相対放射照度分布 LWD:4mm

外形寸法図(mm)

外形寸法図(mm)

製作例:180×70mm 面照射器

製作例:180×70mm 面照射器
波長 365nm(385nm)
冷却 水冷
放射面サイズ 180x70mm
消費電力 595W
参考放射照度 400mW/cm² = LWD5mm時

相対放射照度分布 LWD:5mm

相対放射照度分布 LWD:5mm

外形寸法図(mm)

外形寸法図(mm)

面照射タイプ高出力LED照射器の詳しい情報を見る閉じる

ライン照射タイプ高出力LED照射器

ライン照射タイプ高出力LED照射器
特長
  • 高出力ライン型照射器による一括照射で、作業工数を大幅削減
  • ご希望の照射長、照射幅に応じたカスタム対応が可能
  • スポット照射器では困難な、均一度の高い紫外光を照射することが可能
  • 独自の光学技術により、離れた距離からの照射も可能
  • ピーク発光波長が 365nm / 385nm から選択可能

独自のレンズ設計で、高出力を実現したライン型照射器

長尺タイプ

大掛かりなシステム構成が必要なUVランプからの置き換えに最適な長尺ライン型照射器。コンパクトでシンプルな装置構成と、抜群のメンテナンス性で大幅な工数削減に貢献。ご希望の照射範囲にあわせ、柔軟にご対応いたします。

製作例:1,800mm ライン照射器

製作例:1,800mm ライン照射器
波長 385nm(365nm)
冷却 強制FAN空冷
放射面サイズ 1,800mm
消費電力 707W
参考放射照度 700mW/cm² = LWD10mm時

相対放射照度分布 LWD:10mm

相対放射照度分布 LWD:10mm

外形寸法図(mm)

外形寸法図(mm)

製作例:1,556mm ライン照射器

製作例:1,556mm ライン照射器
波長 385nm(365nm)
冷却 強制FAN空冷
放射面サイズ 1,556mm
消費電力 2,013W
参考放射照度 500mW/cm² = LWD10mm時

相対放射照度分布 LWD:10mm

相対放射照度分布 LWD:10mm

外形寸法図(mm)

外形寸法図(mm)

高出力タイプ

多種多様なアプリケーションにご利用いただける、高出力ライン照射器。スポットキュアに比べ、効率の良いライン照射で、照射器設置台数、及び作業工数を削減し、大幅なコストダウンに貢献いたします。

製作例:400mm ライン照射器

製作例:400mm ライン照射器
波長 385nm(365nm)
冷却 強制FAN空冷
放射面サイズ 400mm
消費電力 487W
参考放射照度 2,900mW/cm² = LWD10mm時

相対放射照度分布 LWD:10mm

相対放射照度分布 LWD:10mm

外形寸法図(mm)

外形寸法図(mm)

製作例:104mm ライン照射器

製作例:104mm ライン照射器
波長 365nm(385nm)
冷却 強制FAN空冷
放射面サイズ 104mm
消費電力 42W
参考放射照度 480mW/cm²=LWD10mm時

相対放射照度分布 LWD:10mm

相対放射照度分布 LWD:10mm

外形寸法図(mm)

外形寸法図(mm)

製作例3:255mm ライン照射器

製作例3:255mm ライン照射器
波長 365nm(385nm)
冷却 強制FAN空冷
放射面サイズ 255mm
消費電力 403W
参考放射照度 1,200mW/cm² = LWD10mm時

相対放射照度分布 LWD:10mm

相対放射照度分布 LWD:10mm

外形寸法図(mm)

外形寸法図(mm)

ライン照射タイプ高出力LED照射器の詳しい情報を見る閉じる

スポット照射タイプ高出力LED照射器

スポット照射タイプ高出力LED照射器
特長
  • 機能を絞り込んだシンプル設計モデル
  • 独自の光学技術を駆使し、高出力照射を実現
  • ピーク発光波長が 365nm / 385nm から選択可能

簡易照射に最適な高出力スポット照射器。光学技術を駆使し、近接照射から長距離照射まで、要求仕様に応じたカスタム対応で、多岐にわたるご要望にお応えします。

製作例:HLV-24UV365-4WNRBT

製作例:HLV-24UV365-4WNRBT
波長 365nm(385nm)
冷却 自然空冷
放射面サイズ φ10mm
参考放射照度 820mW/cm² = LWD5mm時

外形寸法図(mm)

外形寸法図(mm)

製作例:HLV-24UV365-4WPCLTL

製作例:HLV-24UV365-4WPCLTL
波長 365nm(385nm)
冷却 自然空冷
放射面サイズ φ10mm
参考放射照度 3,000mW/cm² = LWD10mm時

外形寸法図(mm)

外形寸法図(mm)

スポット照射タイプ高出力LED照射器の詳しい情報を見る閉じる

UV-LED照射器専用電源

UV-LED照射器専用電源
特長
  • 小型コンパクトで設置場所を取りません
  • 64段階のデジタル表示で、調光値の再現性をサポート
  • 外部信号で、msecオーダーでのON/OFF・調光制御が可能
  • LED切れ検出機能付き

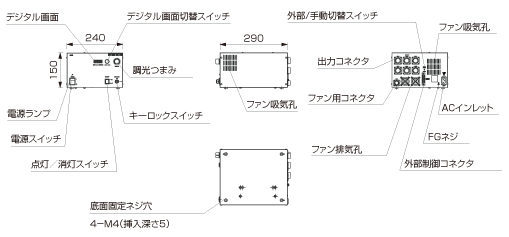

外形寸法図(mm)

外形寸法図(mm)
発光方式 定常発光(定電流方式)
チャネル数 1チャネル
調光切替 後面 MANUAL/REMOTE 切替スイッチ
調光 内部:パネル面ボリュームつまみ(64段階)
外部:パラレル6ビット(64段階)
後面切替スイッチにより、内部調光/外部調光の切替可能
調光範囲 内部、外部ともに25 % typ.~100 %(調光MINでも点灯)
点灯制御 内部:パネル面ON/OFFスイッチ
外部:パラレル1ビット
入力電圧(定格) AC 100-240 V
周波数 50/60 Hz
積算時間・調光値表示 5桁7セグメント緑色表示器
積算照射時間表示(00000~99999 hrs)、調光値表示(1~64)前面パネル切替ボタンにより切替表示
ON/OFFスイッチ、ボリューム、ボタン長押しの組合せにより、積算時間の初期化可能
エラー検出表示 玉切れ(短絡/解放)検出時 POWER LEDランプ(緑)約1s間隔で点滅
エラー(ファン切れ、照明温度異常、POWER LEDランプ(緑)約2s間隔で点滅コネクタ未挿入)検出時
外部調光入力 6ビット・フォトカプラ入力、電力 16 V以上:Active、電圧 7 V以下:InActive(入力電圧最大26.4Vまで)調光応答時間 10 ms以下
点灯制御入力 フォトカプラ入力、電力 16 V以上:Active、
電圧 7 V以下:InActive(入力電圧最大26.4Vまで)
ON/OFF応答時間 10 ms以下
CEマーキング 安全規格 EN61010-1 適合
EMC規格 EN61326 Class A 適合
環境規制 RoHS対応
質量 5,500 g以下
