赤外照明、近赤外(NIR)、短波赤外(SWIR)
赤外波長を使った照明は、パッケージ表面の印刷を透かして下地の状態を確認したり、不透明な液体中の異物の観察ができ、特定の波長で水分の有無を検出することも可能です。
シーシーエスでは赤外波長を用いた外観検査に適した
照明・カメラ・レンズを選定し、トータルでご提案します。
赤外波長の特長
赤外波長は、可視光の赤色より波長が長く、ヒトの目では見ることのできない光です。
850 nm ～ 950 nmの近赤外領域はNIR（Near Infrared）、
1050 nm ～ 1650 nmまでの短波赤外領域はSWIR（Short Wave Infrared）と呼ばれています。
可視光の赤色と比べて、透過率が高いという特徴を活用して、
外観検査では、印刷柄や液体を透過させた撮像をするために赤外波長の照明や、赤外波長の光を捉えるカメラ・レンズを利用します。

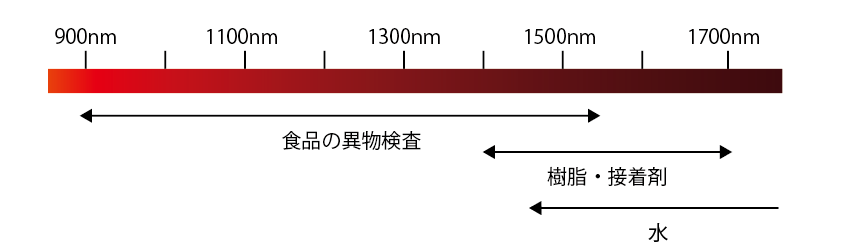

赤外波長の特長を使った検査例
透過
赤外波長は、液体や印刷柄を透過させた撮像に利用されています。
可視光照明では、色のついた液中を観察することができませんが、赤外照明は、液体を透過するため、透明度の低い液体や、色がついている場合でも、液中の異物確認が可能です。
※写真内に異物はありません
可視光照明では、表面の傷や異物を簡単に見つけることができませんが、赤外照明は、印刷柄のインクを透過することができるため、表面の傷や異物だけを明確にすることができます。
※写真のキズは購入品に弊社が意図的につけたキズです
赤外波長はシリコンを透過するため、観察構成を変えることでパターン観察や異物検査が可能です。
水分の可視化
水は1450nm 以上の波長を吸収する性質をもつため、赤外照明と、SWIRカメラで撮像すると、水分を含んでいる個所が黒く撮像されます。
可視光照明では、どこに水分が含まれているのかを観察することができませんが、1450nm以上の赤外光で観察すると、水分が含まれている部分が黒くなります。
目視やNIRでは確認できないりんご表面の打痕を可視化することが可能です。
画像提供：Basler AG
1450nmの波長を照射することで、水分含有量の異なる米粒の判別が可能です。
物質の分類
可視光ではわかりづらい色や見た目が類似した物体も、水分含有量や分光特性の違いで区別することが可能です。
目視やNIRでは白い結晶にしか見えない塩と砂糖を、1550nm以上の波長で観察すると、水分含有量で区別することが可能です。
画像提供：Basler AG
革製品と同じ色の糸は、可視光では判別しづらいですが、赤外光で区別が可能です。
850nm～1650nm8種類の波長で、粉末コーヒー内に同じ色合いのクッキー、紙、フィルムを混入した状態を観察すると、波長によって物質の色の濃度が異なることがわかります。これは材質ごとの分光特性の違いで、波長によって光の吸収度合いが異なります。
温度検知
温度が140°Cを超える物質は、SWIRカメラで撮影すると、温度が高いほど明るく映ります。
400度に熱したはんだごてをSWIR感度を持つカメラで撮像すると、熱源部分が白くなります。
画像提供：Basler AG
シーシーエス標準製品波長のラインアップ
LEDのメリット(ハロゲンとの比較）
LEDによる赤外光は、特定波長域のみのエネルギーのため、ハロゲンに比べると照射熱が極めて少なく、熱によるダメージを対象物に与えにくい性質があります。
赤外照明標準品ラインアップ
赤外波長のリング照明
赤外波長のドーム照明
赤外波長のバー照明
赤外波長のライン照明
赤外波長のフラット照明
赤外波長のフラットドーム照明
赤外波長のラインパターン照明
赤外波長のスポット照明
赤外波長の同軸照明
赤外波長のスリット照明
赤外波長の光源ユニット
赤外波長・SWIRシリーズ紹介
IR2シリーズ、IRシリーズ1000nm以上タイプにない形状の照明をお探しの場合は、「赤外照明標準品ラインアップ」をご覧ください。
IR2シリーズ(～1000nm)
ピーク発光波長850nm、940nmの2種類の波長をラインアップ。
形状はリング型、バー型、スクエア型、ボックス型、フラット照射形状も複数ご用意しています。
IRシリーズ1000nm以上タイプ
1050nm、1200nm、1300nm、1450nm、1550nm、1650nmの6種類の波長をラインアップ。
従来品比3.4倍の高出力化を実現しました。
SLG-150V-CCS シリーズ
近赤外ハロゲン光源の置き換えに適した近赤外LED光源。各種ライトガイドと接続し、光源として使用できます。
850nm、940nm、1060nm、1100nm、1150nm、1200nm、1300nm、1450nm、1550nmの9種類の波長をラインアップ。
ハイパースペクトルイメージング用照明
ハイパースペクトルイメージングとは、高い波長分解能で画像を取得する機能を持つハイパースペクトルカメラと、
それに対応した照明を用いて画像を取得する技術です。
通常のカメラではできない、高精度な色識別や複数の素材の分類、異物検出や成分分析等に利用します。
シーシーエスでは、可視光から近赤外線領域の波長特性を持ったハイパースペクトルカメラ用照明をご用意しています。
赤外波長用のカメラ・レンズ
赤外波長の特長をつかった検査をする際、使用する波長帯域の感度を持つカメラやレンズが必要です。
シーシーエスでは、各社の赤外波長カメラ・レンズを取り揃えております。
選定はライティングコンサルタントにお任せください。
赤外照明を試したい・検討したい
赤外波長の特長をつかった検査をする際、使用する波長帯域の感度を持つカメラやレンズが必要です。
シーシーエスでは、各社の赤外波長カメラ・レンズを取り揃え、お客様の外観検査環境の構築をサポートのためのサービスをご用意しています。
シーシーエスの外観検査環境構築サポート
赤外波長を使った検査の周辺機器選定はシーシーエスにお任せください。
シーシーエスでは全国14カ所に検査に必要な機器をそろえたテスティングルームと、
検査に関する豊富な知識を持つ専任のライティングコンサルタントが機器の選定や、実験を対応いたします。
各機器の選定に必要な要件を確認し、各メーカーへの問合せや、実験しての評価が必要です。
検査に関する豊富な知識を持つ専任のライティングコンサルタントが対応いたします。
