医療・医薬品業界の照明撮像事例

錠剤の外観・刻印文字検査

錠剤の外観・刻印文字検査
ワーク
錠剤
改善前
室内灯での撮像
室内灯

文字や外観を強調した撮像をすることは困難。

改善後
LDR2-170RD2-LAでの撮像
LDR2-170RD2-LA

文字や外観を強調した撮像が可能

構成例
内容 文字、外観検査
ワーク 錠剤
提案前 室内灯
提案後 LDR2-170RD2-LA
結果 文字や外観のエッジを強調
撮像に利用した照明
  • リング型ローアングル照明 LDR2-170RD2-LA
    リング型ローアングル照明 LDR2-170RD2-LA
    • 凹凸のあるキズや刻印を抽出
    • 急な傾斜角でローアングルから照射

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問い合わせください。

事例URL

顆粒薬品包装のヒートシールの外観検査

顆粒薬品包装のヒートシールの外観検査
ワーク
ヒートシール
改善前
改善前の撮像

柄やハレーションにより、凹凸情報の取得が困難。

改善後
HPR2-DVでの撮像
HPR2-DV

柄やハレーションを除去し、ヒートシールの凹凸情報を取得。

撮像に利用した照明
  • 分割発光照明 HPR2-DV series
    分割発光照明 HPR2-DV series
    • 発光エリアを分割したリング照明HPR2-DVシリーズ
    • フォトメトリックステレオ法による外観検査に有効
    • 複数方向からの照射+画像合成ソリューションで実現

    本製品は特注品です。
    詳細は、営業担当にお問い合わせください。

事例URL

個包装(顆粒剤)の外観検査

個包装(顆粒剤)の外観検査
ワーク
薬(個包装)
改善前
改善前の撮像

切り口部、ミシン目部分の状態確認が困難。

改善後
TH2-200X150SWでの撮像
TH2-200X150SW

切り口部、ミシン目部分の状態を明確に確認できる

構成例
撮像に利用した照明
  • フラット照明 TH2-200X150SW
    フラット照明 TH2-200X150SW
    • フラット照明のさらなる高輝度化を実現
    • 豊富な製品バリエーション
    • 環境に合わせて、取り付け自由

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問い合わせください。

事例URL

円筒容器の外観検査

円筒容器の外観検査
ワーク
円筒容器(化粧品)
改善前
改善前の撮像

表面の明確な撮像が困難。

改善後
TH2-300X75SWでの撮像
TH2-300X75SW

表面の状態を撮像することが可能。印刷された文字も明確に捉えている

構成例
撮像に利用した照明
  • フラット照明 TH2-300X75SW
    フラット照明 TH2-300X75SW
    • 長方形ワークに適したフラット照明
    • ラインセンサカメラ用途の検査にも対応

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問い合わせください。

事例URL

紙おむつの異物・汚れ検査

紙おむつの異物・汚れ検査
ワーク
紙おむつ
改善前
改善前の撮像

おむつ表面の異物撮像が困難。

改善後
TH2-300X300SW-CR35での撮像
TH2-300X300SW-CR35

おむつ表面の異物を撮像することが可能。

※撮像例用にワークを加工しています。
構成例
撮像に利用した照明
  • フラット照明 TH2-300X300SW-CR35
    フラット照明 TH2-300X300SW-CR35
    • 発光面の中央にカメラ窓があるフラット照明。
    • カメラと同軸方向から拡散光を照射。
    • 広範囲に高均一照射が可能。

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問い合わせください。

事例URL

薬品アンプルの液面検査

薬品アンプルの液面検査
ワーク
ガラス容器
改善前
LEDリング照明での撮像
LEDリング照明

表面の反射の影響で、液面を撮像することは困難。

改善後
LFL-180SW2での撮像
LFL-180SW2

表面の反射がなく、液面を撮像することが可能。

構成例
内容 液量検査
ワーク ガラス容器
提案前 LEDリング照明
提案後 LFL-180SW2
結果 液面の強調
撮像に利用した照明
  • フラット照明 LFL-180SW2
    フラット照明 LFL-180SW2
    • 特殊パターン加工により、拡散効果を高めた照射光を実現
    • 軽量・薄型で省電力タイプ
    • 豊富なラインアップ

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問い合わせください。

事例URL

プラスチック容器の液面検査

プラスチック容器の液面検査
ワーク
プラスチック容器
改善前
LEDリング照明での撮像
LEDリング照明

表面の反射の影響で、液面を撮像することは困難。

改善後
LFL-180SW2での撮像
LFL-180SW2

表面の反射がなく、液面を撮像することが可能。

構成例
内容 液量検査
ワーク プラスチック容器
提案前 LEDリング照明
提案後 LFL-180SW2
結果 液面の強調
撮像に利用した照明
  • フラット照明 LFL-180SW2
    フラット照明 LFL-180SW2
    • 特殊パターン加工により、拡散効果を高めた照射光を実現
    • 軽量・薄型で省電力タイプ
    • 豊富なラインアップ

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問い合わせください。

事例URL

錠剤の汚れ検査

錠剤の汚れ検査
ワーク
錠剤
改善前
ローアングルリング照明(白色)での撮像
ローアングルリング照明(白色)

割線が影となって汚れの確認が困難。

改善後
HLDN-300SWでの撮像
HLDN-300SW

ドーム効果の拡散光により、割線の影の影響を抑え、谷間にある汚れが確認可能

撮像に利用した照明
  • ドーム照明 HLDN-300SW
    ドーム照明 HLDN-300SW
    • ドーム効果で長尺ワークに均一な拡散光を照射
    • 複数台のカメラに合わせた設計が可能
    • ライン上の省スペース化に貢献

    本製品は特注品です。
    詳しくは担当営業にお問い合わせください。

事例URL

コンタクトレンズパッケージの二次元コード判別

コンタクトレンズパッケージの二次元コード判別
ワーク
コンタクトレンズパッケージ
改善前
LEDリング照明での撮像
LEDリング照明

表面の光沢や波打ちの影響で、2次元コードの判別は困難。

改善後
PDM-150-15RD2での撮像
PDM-150-15RD2

表面を均一に照射することで、2次元コードの判別が可能。

撮像に利用した照明
  • ドーム照明 PDM-150-15RD2
    ドーム照明 PDM-150-15RD2
    • ドーム照明、ローアングル照明、同軸照明の3タイプを複合
    • ワークに対して均一拡散光を照射

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問い合わせください。

事例URL

コンタクトレンズパッケージの外観検査

コンタクトレンズパッケージの外観検査

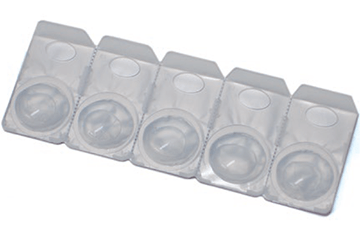

ワーク
コンタクトレンズのパッケージ
改善前

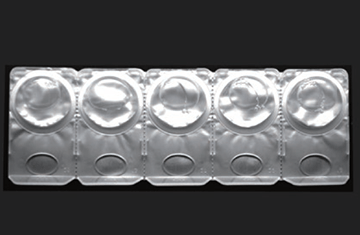

LEDリング照明での撮像
LEDリング照明

表面の光沢や波打ちの影響で、2次元コードの判別は困難。

改善後

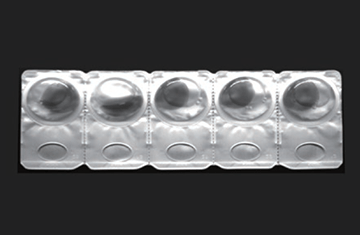

LFXV-50RDでの撮像
LFXV-50RD

表面を均一に照射することで、2次元コードの判別が可能。

構成例
内容 外観検査
ワーク コンタクトレンズのパッケージ
提案前 LEDリング照明
提案後 LFXV-50RD
結果 均一度向上
撮像に利用した照明
  • フラットドーム照明 LFXV-50RD
    フラットドーム照明 LFXV-50RD
    • フラットな筐体でドーム照明の効果を再現
    • 新開発の導光板を採用することで、クリアで明るい視野を実現
    • ドットパターンによる画像ムラやモアレを低減

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問い合わせください。

事例URL

パッケージ内のコンタクトレンズ有無検査

パッケージ内のコンタクトレンズ有無検査
ワーク
コンタクトレンズ
改善前
LED可視光照明での撮像
LED可視光照明

可視光照明では、コンタクトレンズの有無の撮像は困難。

改善後
LNSP-300UV365-FNNRでの撮像
LNSP-300UV365-FNNR

コンタクトレンズの種類によっては、紫外域の波長を吸収するため、パック内での撮像が可能

構成例
内容 有無検査
ワーク コンタクトレンズ
提案前 LED可視光照明
提案後 LNSP-300UV365-FNNR
結果 紫外による蛍光励起
撮像に利用した照明
  • 紫外ライン照明 LNSP-300UV365-FNNR
    紫外ライン照明 LNSP-300UV365-FNNR
    • 励起案件に最適なUV-LED照明
    • 広範囲照射の「ワイドタイプ」長距離照射の「ナロータイプ」をご用意

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問い合わせください。

事例URL

消毒液の異物混入検査

消毒液の異物混入検査
ワーク
消毒液
改善前
LED可視光照明での撮像
LED可視光照明

可視光照明では、液中を観察することは困難。

改善後
LFL-100IR2-940での撮像
LFL-100IR2-940

液体を透過することで、
液中の異物を撮像することが可能

※撮像例用にワークを加工しています。
撮像に利用した照明
  • 赤外照明(~1000nm) LFL-100IR2-940
    赤外照明(~1000nm) LFL-100IR2-940
    • ピーク発光波長が選択可能な赤外照明
    • 7シリーズ36種類の豊富なラインアップ
    • 赤外対応カメラ・レンズもご提案

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問い合わせください。

事例URL
