1トリガー3スキャンシステム

LED照明と高速ストロボ制御を活用した「1トリガー3スキャンシステム」
複数の照明構成での同時撮像、モノクロカメラとRGB光源を使ったカラー画像など、
さまざまなパターンの画像取得が可能。
高速化・精度向上・コスト削減・省スペース化を実現する新検査ソリューション

本製品は特注品です。

本製品は特注品です。
詳しくは担当営業にお問い合わせください。

特長

検査ステージ3つ、3台のカメラを用いた撮像が1ステージに

3つの検査ステージ、3台のカメラを用いた撮像を、1ステージ1台のカメラで実現。
また、R(赤)、G(緑)、B(青)光源の使用で、モノクロカメラでカラー画像の取得も可能。

例:3つの照明構成でワークを撮像する
通常 1トリガー3スキャンシステム
撮像ごとに検査ステージとカメラが必要 1台のラインカメラで3つの撮像が同時に可能
ステージ1 ステージ2 ステージ3 1ステージ1台のカメラで3つの画像取得が可能
  • ●検査の高速化・精度向上・コスト削減を実現!
  • ●検査ステージ3つを1つにまとめられるため、省スペースとなり既設ラインへの導入が容易に
  • ●複数の照明構成での同時撮像、モノクロカメラとRGB光源を使ったカラー画像など、さまざまなパターンの画像取得が可能
  • ●高速なトリガータイミングの制御やI/Oインターフェースをお客様で設計する必要がなく、容易に導入が可能

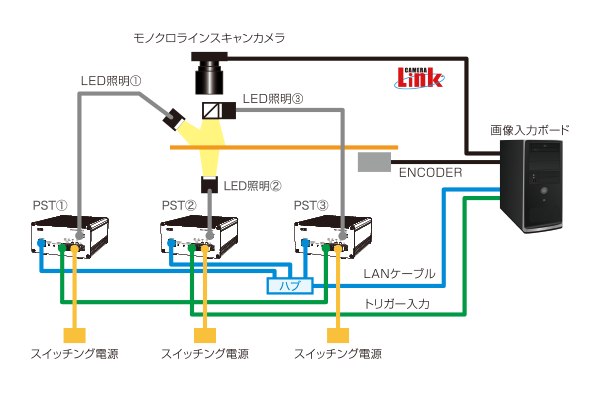

白色を3光源使用した画像取得

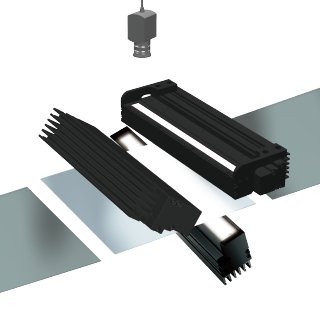

構成例(イメージ)

構成例(図)

ポイント

  • ●通常は2~3ステージが必要な構成も、1ステージで撮像可能
  • ●3つの照明で撮像した画像を同時に取得
  • ●複数の異なる照明構成で撮像可能
  • ●照明の明るさを個別に制御可能(発光時間・電流値)
  • ●高速化・精度向上・コスト削減・省スペース化を実現!

タイミングチャート比較

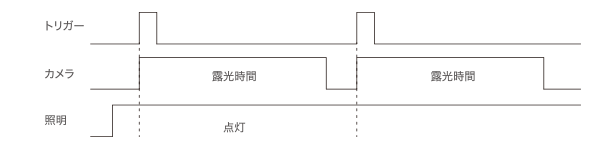

通常のラインカメラ 照明は点灯したままトリガー入力に同期してカメラがスキャン

通常のラインカメラ(図)


1トリガー3スキャンシステム 照明の発光時間・遅延時間・調光値(電流値)は、照明ごとに独立して設定が可能

1μs単位の設定がカンタン!

1トリガー3スキャンシステム(図) 1回のトリガーでカメラは3回スキャン、照明①②③が順次点灯。それぞれの画像は分離した状態で生成され、複数の照明効果画像を得ることが可能

複数の照明構成で同時撮像が可能

基板の外観撮像

金属板の外観撮像

撮像構成
金属板の外観撮像 撮像構成

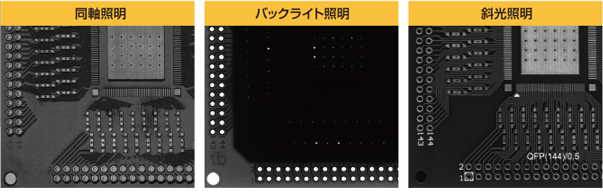

それぞれ同軸照明、バックライト照明、斜光照明で撮像した画像

斜光照明、同軸照明、バックライト照明の3つの照明をつかった撮像構成。
同軸照明で表面状態を、バックライト照明で外形を撮像。さらに斜光照明で基板パターンや文字部分を白く撮像している。



複数の照明構成で撮像した画像の合成処理が可能

金属板の浅い打痕撮像

金属板の浅い打痕撮像

撮像構成
金属板の浅い打痕撮像 撮像構成

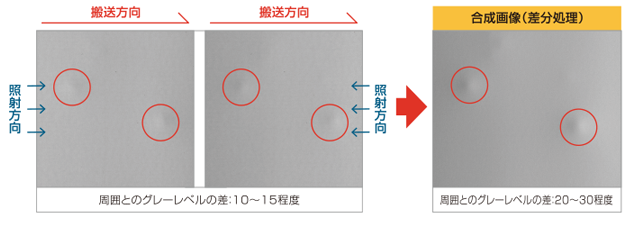

周囲とのグレーレベルの差:10~15程、合成画像(差分処理)周囲とのグレーレベルの差:20~30程度で撮像した画像

2つの斜光照明を使った撮像構成。
異なる方向から照射した2枚の画像を処理して、コントラストを強調することが可能。
しかも、2枚の取得画像の座標がほぼ同一のため、差分・合成等の処理が容易に可能。



明るさの異なる2枚の画像を取得可能

ゴム+金属部品の外観撮像

ゴム+金属部品の外観撮像

撮像構成
ゴム+金属部品の外観撮像 撮像構成

発光時間:140μsで撮像した画像発光時間:20μsで撮像した画像

光源ボックス+ライトガイドを使った撮像構成。
反射率の異なる部位があるワークに対して、照明の明るさを切り替えて撮像することにより、それぞれの部位に適した明るさで画像を取得できる。

2層のワークに対して、それぞれに適した画像を取得可能

液晶パネルの表面・内部撮像

液晶パネルの表面・内部撮像

撮像構成
ゴム+金属部品の外観撮像 撮像構成

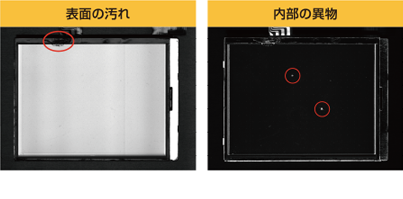

表面の汚れと内部の異物の画像

拡散照明(表面の正反射)と集光照明(内部を照射)を使った撮像構成。
各層に対して異なる照明構成の撮像が可能になり、
それぞれの層に適した画像を取得できる。

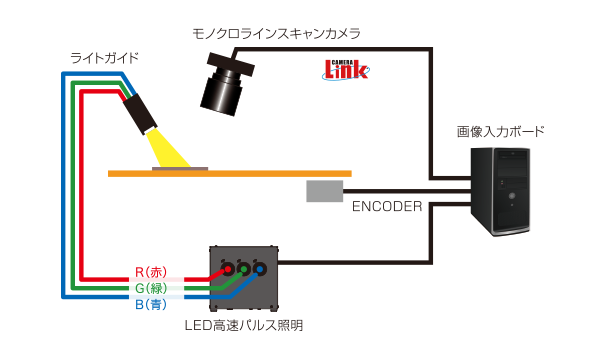

モノクロカメラを使用したカラー画像取得

構成例(イメージ)

構成例(図)

ポイント

  • ●モノクロラインカメラを使用してカラー画像を取得
  • ●汎用レンズが使用可能
  • ●画素補間やギャップ補正などの調整が不要
  • ●カメラを傾けて設置した際に発生する色ズレもなし
  • ●特定の色を強調・抑制した撮像が可能

タイミングチャート比較

通常のラインカメラ 照明は点灯したままトリガー入力に同期してカメラがスキャン

通常のラインカメラ(図)


1トリガー3スキャンシステム 照明の発光時間・遅延時間・調光値(電流値)は、照明ごとに独立して設定が可能

1μs単位の設定がカンタン!

1トリガー3スキャンシステム(図)

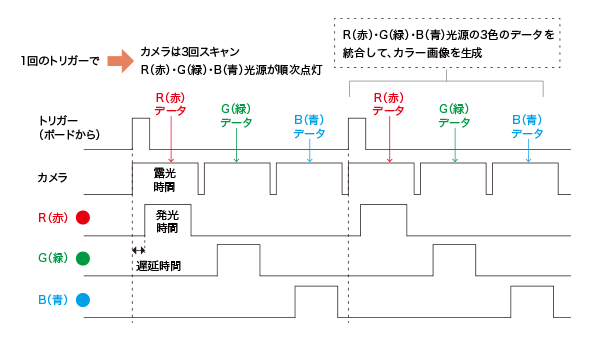

モノクロカメラでカラー撮像方式を実現

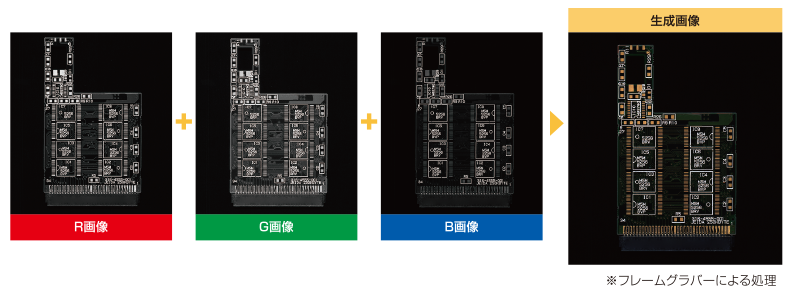

R(赤)・G(緑)・B(青)照明で撮像した画像を重ね合わせてカラー画像を生成

R(赤)・G(緑)・B(青)照明で撮像した画像を重ね合わせてカラー画像を生成 ※フレームグラバーによる処理

撮像条件に適した照明を選択可能

ラインセンサ用LED照明16シリーズ、400機種以上のラインアップから、
ワークや撮像環境に適した照明をご提案

ラインセンサ用LED照明ラインアップ(一例)
集光
両側斜光
面発光
LED高速パルス照明
  • SLG-150HSPシリーズ 白色3灯モデル(SLG-150HSP-WWW)
    SLG-150HSPシリーズ
    白色3灯モデル
    (SLG-150HSP-WWW)
  • SLG-150HSPシリーズ RGBモデル(SLG-150HSP-RGB)
    SLG-150HSPシリーズ
    RGBモデル
    (SLG-150HSP-RGB)
  • ライトガイド(集光型・拡散光型・同軸型・1入射-1出射タイプ・3入射-1出射タイプなど検査内容に応じてご提案)

    検査内容に応じてご提案
    (集光型・拡散光型・同軸型・1入射-1出射タイプ・3入射-1出射タイプなど)

主な構成機器

高速ストロボコントローラー+ラインセンサ用LED照明 (シーシーエス株式会社)

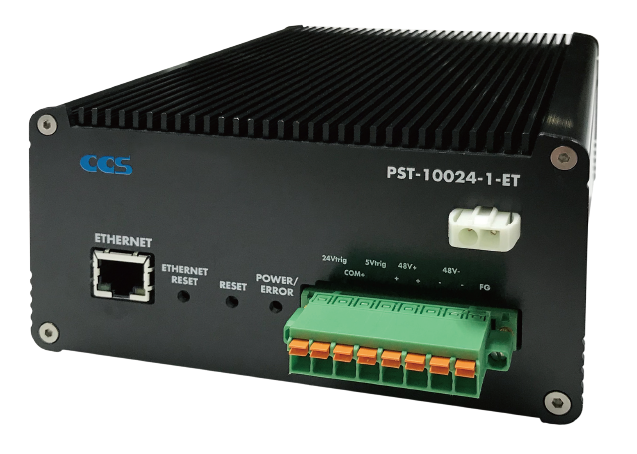

PST-10024-1-ET(高速ストロボコントローラー)

PST-10024-1-ET(高速ストロボコントローラー)(写真)

  • ●外部トリガー入力によるLED照明の発光を実現
      照明接続容量Duty無し:100W、Duty50%:200W、Duty33%:300W
  • ●ストロボ発光(オーバードライブ)、ON/OFF発光、常時発光が選択可能
  • ●発光時間、発光遅延時間、出力電圧を設定可能
  • ●TCP/IP 通信のコマンド入出力による調光設定に対応
  • ●ファンレス設計で、クリーンルーム等での使用も可能
※本製品は受注生産品です。詳しくは担当営業にお問い合わせください。

●接続可能照明(一例)

  • LNSP2シリーズ

  • LNSDシリーズ

  • ライン同軸ユニット

  • ラインドームシリーズ

LED高速パルス照明 (シーシーエス株式会社/レボックス株式会社)

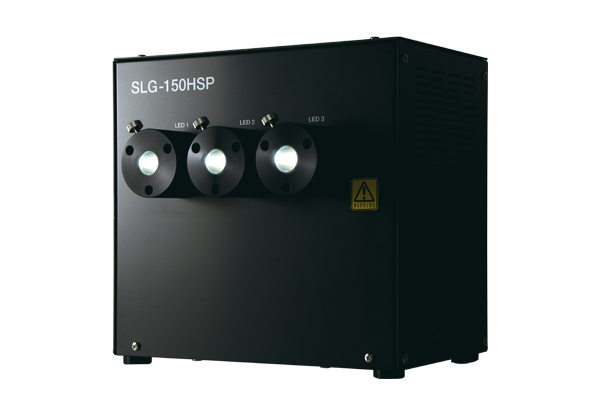

SLG-150HSP-WWW

SLG-150HSP-WWW(写真)

  • ●白色光源を3灯搭載
  • ●高出力・高速応答を実現
  • ●外部トリガー入力に同期してパルス点灯
  • ●10Bit階調(1,024段階)の調光設定
  • ●発光時間、遅延時間が設定可能
     (1μsステップで、0~9999μsまで設定可能)
  • ●適合ファイバー結束径:
     M(φ8~14mm) / L(φ15~22mm)

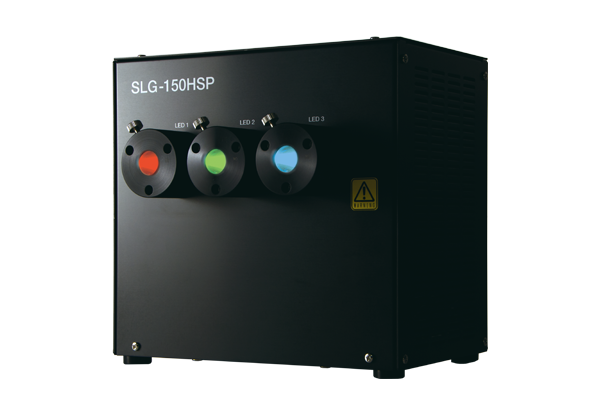

SLG-150HSP-RGB

SLG-150HSP-RGB(写真)

  • ●R(赤色)・G(緑色)・B(青色)の光源を搭載
  • ●高出力・高速応答を実現
  • ●外部トリガー入力に同期してパルス点灯
  • ●10Bit階調(1,024段階)の調光設定
  • ●発光時間、遅延時間が設定可能
     (1μsステップで、0~9999μsまで設定可能)
  • ●適合ファイバー結束径:
     M(φ8~14mm) / L(φ15~22mm)

ライトガイド (シーシーエス株式会社)

  • ●集光型、拡散型、同軸型、1入射-1出射タイプ、3入射-1出射タイプなど、用途に応じてご提案
  • ●ライトガイドの長さは任意に変更可能
  • ●その他、ご要望に応じて特注対応可能


  • 集光型

  • 拡散型

  • 同軸型

  • 1入射-1出射タイプ
    (発光面長:最大1,500mmまで)

  • 3入射-1出射タイプ
    (発光面長:最大2,000mmまで)

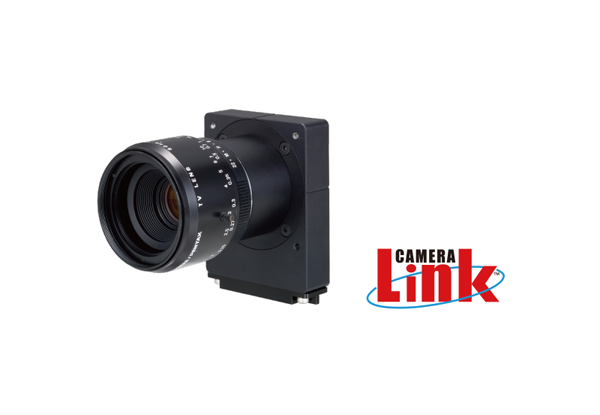

ラインスキャンカメラ (竹中システム機器株式会社)

TL-16KTCL

TL-16KTCL(写真)

  • ●16,384 画素搭載
  • ●スキャンレート:12kHz
  • ●CMOS イメージセンサ
  • ●グローバルシャッタ搭載
  • ●小型軽量・低消費電力

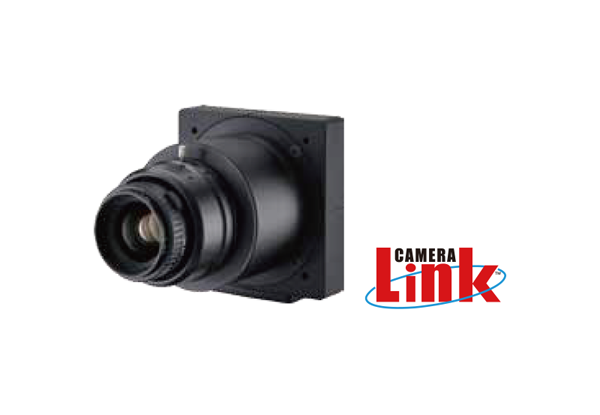

TL-8K35TCL・TL-4K7TCL

TL-8K35TCL・TL-4K7TCL(写真)

  • ●8,192 画素搭載(TL-8K35TCL)
  • ●4,096 画素搭載(TL-4K7TCL)
  • ●スキャンレート:24kHz
  • ●CMOSセンサ、グローバルシャッタ搭載

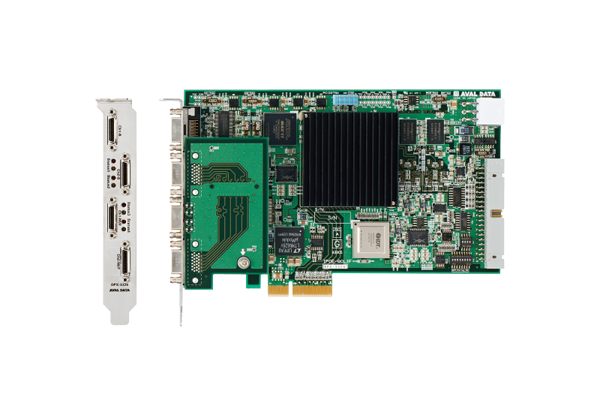

画像入力ボード (株式会社アバールデータ)

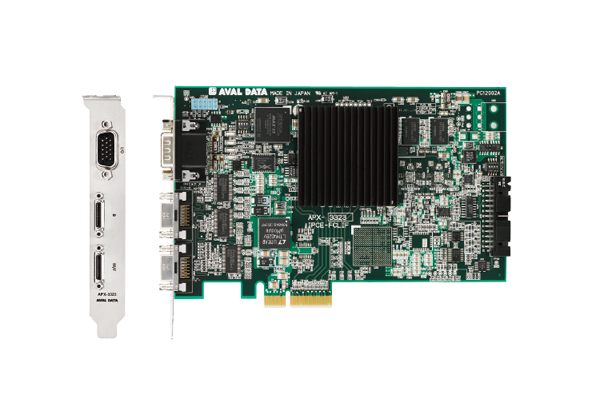

APX-3323-PK

APX-3323-PK(写真)

  • ●接続カメラ1台
  • ●専用ソフトウェアにて照明・カメラを設定
  • ●ボード上に256MByteの大容量メモリを搭載
  • ●PCI Express 2.0×4対応

APX-3326A-PK

APX-3326A-PK(写真)

  • ●接続カメラ2台
  • ●専用ソフトウェアにて照明・カメラを設定
  • ●ボード上に256MByteの大容量メモリを搭載
  • ●PCI Express 2.0×4対応
  • ※サンプルビューワーソフト提供可能
一部の仕入商品の保証体制に関して

シーシーエスの保証体制と異なります。詳しくは担当営業にお問い合わせください。


テスティングルーム

1トリガー3スキャンシステムによるテスト撮像が可能です。
東京、名古屋、京都のテスティングルームにてご用意しております。

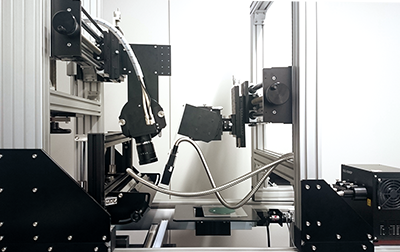

ラインセンサ用実験設備

SLG-150HSP-WWW(写真)

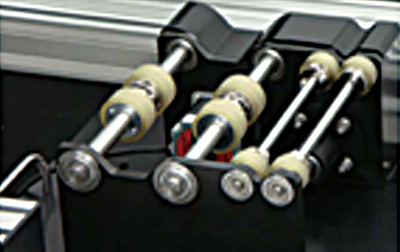

円筒物体の回転撮像にも対応

SLG-150HSP-RGB(写真)

※通常のラインセンサカメラによるテストも可能ですので、お気軽にお申し付けください。
