内面観察ソリューション

検円筒の内面や、穴の内壁面に適したレンズ・照明を組み合わせた撮像ソリューション

特長

• 内面観察用の特殊レンズと、コンパクトサイズの照明を使うことで、カメラ・レンズ・照明ごと円筒ワークの穴の中に入れることができ、観察可能
• 外向きに光を照射できる構造の特注リング照明で、円筒ワーク内部の側面・底面観察に有効な明るさ
• レンズに合わせた小型・専用設計の特注照明の製作も可能

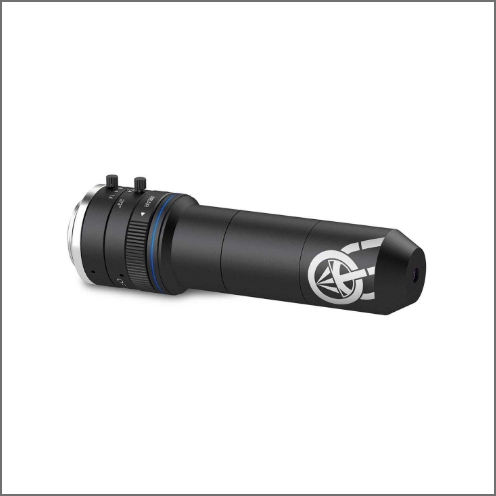

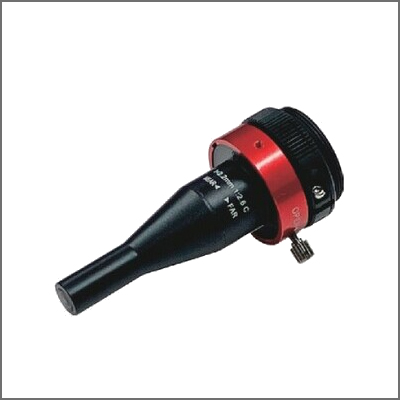

ホールインスペクションレンズ
PCHIL シリーズ(OPTO Engineering社)

仕入商品

• 内径φ10mm × 高さ6mm 〜 φ120mm × 高さ190mmの視野を確保
• 1/3型 〜 1.1型イメージセンサー対応

シーシーエスの保証体制と異なります。詳しくはお問合せください。

内面検査用リング照明

特注品

外向きに光を照射できる構造の特注リング照明。
円筒ワーク内部の側面を明るくできます。
レンズに合わせた小型・専用設計の特注照明の製作も可能です。

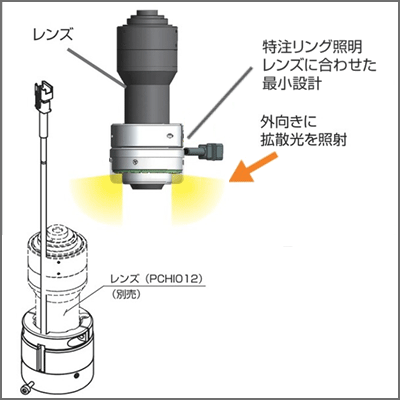

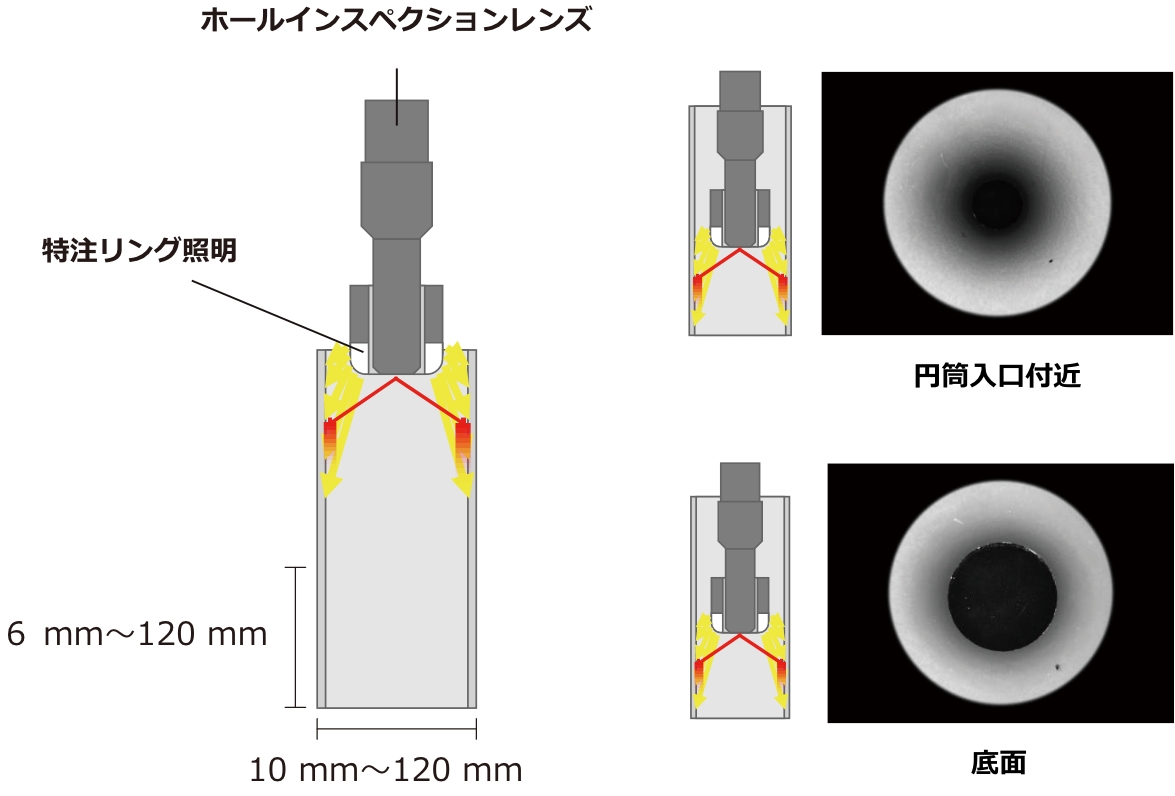

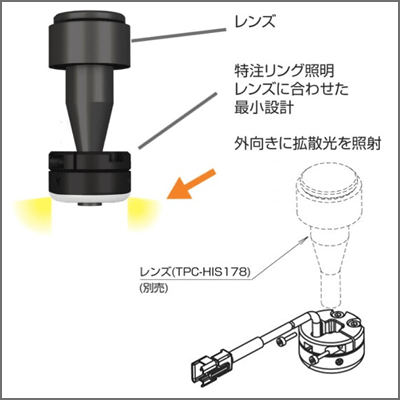

構成イメージ

レンズに合わせた最小設計の特注リング照明を使うことで、
カメラ・レンズ・照明ごとの円筒ワークの奥までいれることができ、底面の撮像も可能

撮像事例

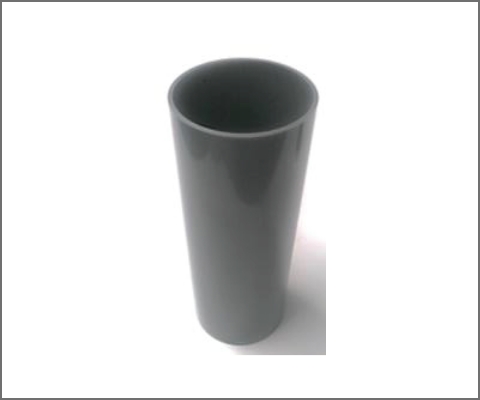

ワーク写真

円筒パイプの内面検査

HPR2シリーズ

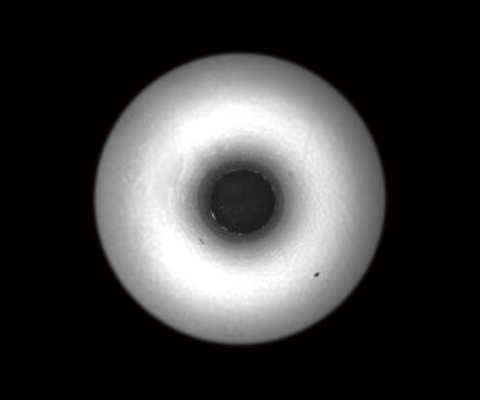

明るいところと
暗いところの差が大きい

特注リング照明

均一に明るく撮像できる

テープ内面検査

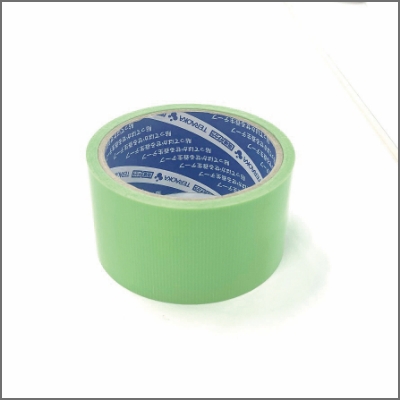

ワーク写真

テープ

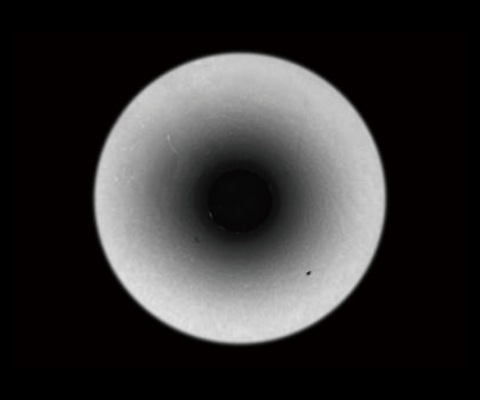

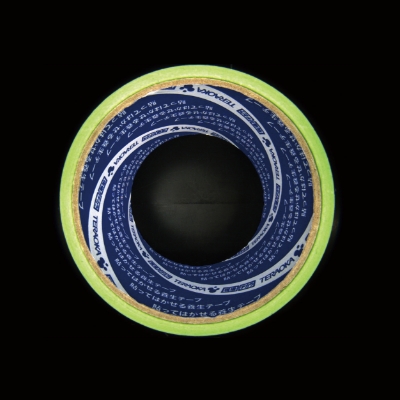

撮像画像

金属シャフト内面検査

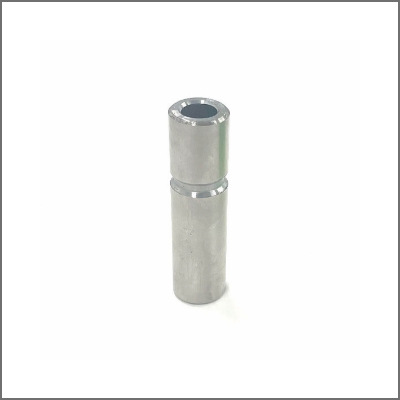

ワーク写真

金属シャフト

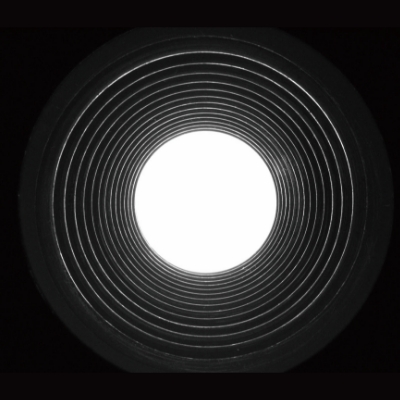

撮像画像

ナット内面検査

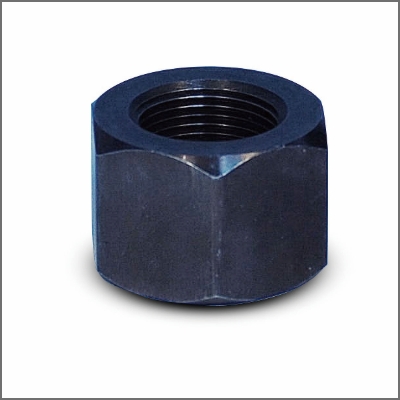

ワーク写真

ナット

撮像画像

ヒートシンク内面検査

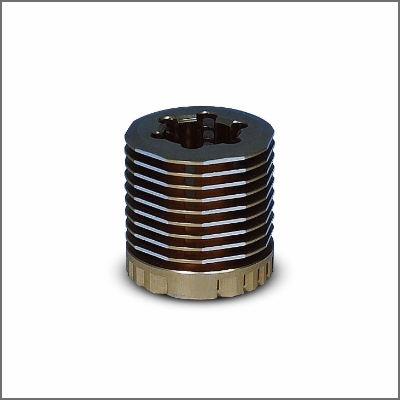

ワーク写真

ヒートシンク

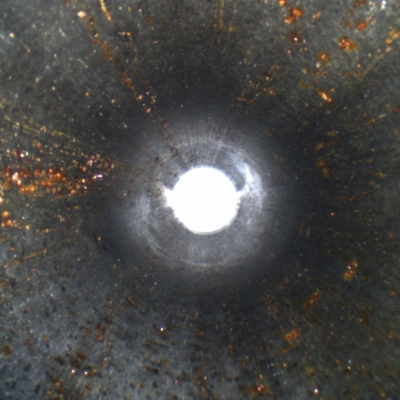

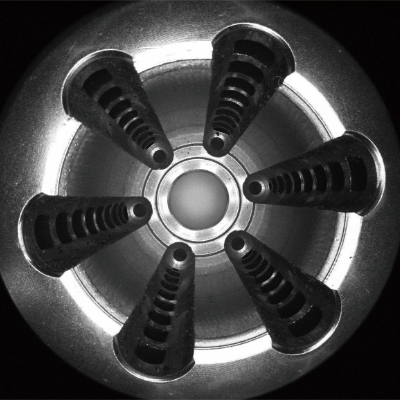

撮像画像
