近赤外照明＋近赤外線カメラ
画像検査の可能性を切り開く！「見えない」ものを「見る」力
近赤外線領域の波長特性を利用することにより、
パッケージ内部の検査や選別、含有物質検査、半導体の内部欠陥検査などに対応できます。
用途例
- 水分含有や水滴有無検査
- パッケージ内部の内容物検査
- 包装シール部分の異物噛み込み検出（包装材料：PE等）
撮像事例
ウエットシートの水分含有検査

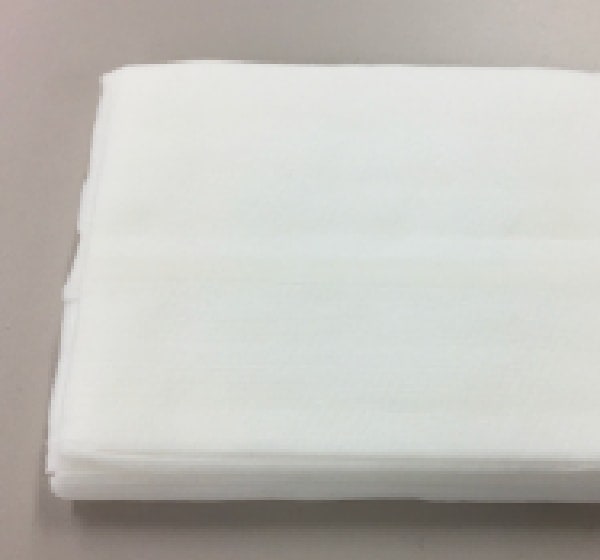

可視光照明で撮像

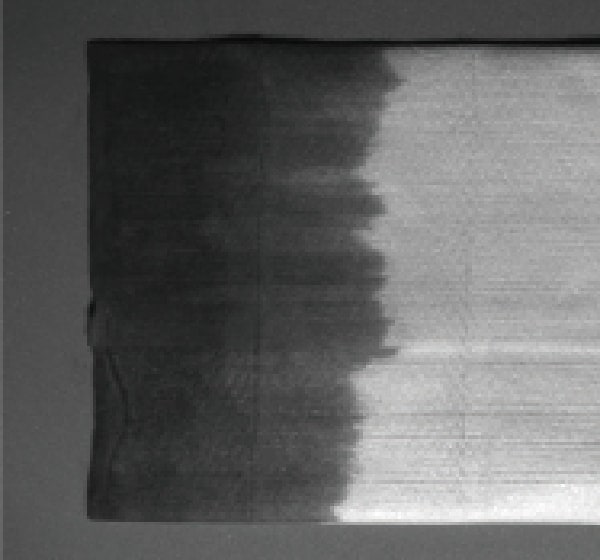

赤外照明（1450nm）で撮像
水を含んだところは、黒く映るため確認可能。
シリコンウエハーの回路観察
赤外波長はシリコンを透過するため、観察構成を変えることでパターン観察や異物検査が可能。
赤外照明（1200nm）の正反射観察
赤外照明（1200nm）の透過観察
動画
近赤外照明のご紹介(一例)
シーシーエスではLED照明・ランプ照明をご用意しています。
近赤外LED照明
IRシリーズ1000nm以上タイプ
IRシリーズ1000nm以上タイプ
- 1050nm、1200nm、1300nm、1450nm、1550nm、1650nmの6種類の波長をラインアップ
- 照明の形状やサイズは用途に応じてカスタマイズ可能
近赤外ランプ照明
CIRシリーズ
CIRシリーズ
- 用途に合わせた高出力照射型・ライン集光型・高均一拡散型の3種類をラインアップしたハイパースペクトルイメージング照明
- 可視光から近赤外線領域（2500nm付近）までの波長特性で、幅広い用途にご提案
近赤外LED光源
SLG-150V-CCS シリーズ
SLG-150V-CCS シリーズ
- 近赤外ハロゲン光源の置き換えに適した近赤外LED光源
- 850nm、940nm、1060nm、1100nm、1150nm、1200nm、1300nm、1450nm、1550nmの9種類の波長をラインアップ
- 各種ライトガイドと接続し、光源として使用可能
840nm、950nmの赤外照明もご用意しています。
近赤外線カメラ
赤外波長の特長をつかった検査をする際、使用する波長帯域の感度を持つカメラやレンズが必要です。
シーシーエスでは、各社の赤外波長カメラ・レンズを取り揃えております。
周辺機器の選定も当社のライティングコンサルタントにお任せください。
