文字・コード用途の照明撮像事例

インテークバルブの刻印文字検査

インテークバルブの刻印文字検査
ワーク
インテークバルブ(自動車部品)
改善前
LEDリング照明での撮像
LEDリング照明での撮像

内部の凹みの影響で、
文字を明確に判別することは困難。

改善後
LDR2-50RD2での撮像
LDR2-50RD2での撮像

文字のエッジを浮き立たせて撮像することが可能。

構成例
内容 文字認識
ワーク インテークバルブ(自動車部品)
提案前 LEDリング照明
提案後 LDR2-50RD2
結果 文字を強調
撮像に利用した照明
  • LDR2-50RD2
    LDR2-50RD2
    • スタンダードなリング照明
    • LEDの温度上昇を大幅に抑えることに成功
    • 高密度に実装されたLEDから、中心部に向けて直射光を集中するように照射

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

金属ブロックの刻印文字検査

金属ブロックの刻印文字検査
ワーク
金属ブロック
改善前
LEDドーム照明
LEDドーム照明

ドーム型照明を使って撮像。全体を均一に照射してしまい、文字のみを強調することが難しい。

改善後
LDR2-132RD2-LAでの撮像
LDR2-132RD2-LA(A)

ほぼ真横からの光を照射するローアングル照明を使うことで、梨地面の影響を抑え、文字のみを強調した撮像が可能に

構成例
内容 文字認識
ワーク 金属ブロック
提案前 LEDドーム照明
提案後 LDR2-132RD2-LA
結果 刻印文字のみ抽出
撮像に利用した照明
  • リング型ローアングル照明 LDR2-132RD2-LA
    リング型ローアングル照明 LDR2-132RD2-LA
    • 凹凸のあるキズや刻印を抽出
    • 急な傾斜角でローアングルから照射

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

梨地金具の刻印文字検査

梨地金具の刻印文字検査
ワーク

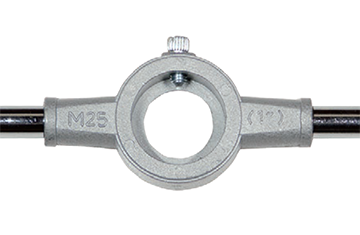

梨地金具
改善前
改善前の撮像

刻印文字の認識が困難。

改善後
TH2-150X150SW-CR35での撮像
TH2-150X150SW-CR35M

刻印文字を明確に撮像することが可能

構成例
撮像に利用した照明
  • フラット照明 TH2-150X150SW-CR35
    フラット照明 TH2-150X150SW-CR35
    • 発光面の中央にカメラ窓があるフラット照明。
    • カメラと同軸方向から拡散光を照射。
    • 広範囲に高均一照射が可能。

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

金属コネクタフードの刻印文字検査

金属コネクタフードの刻印文字検査
ワーク
コネクタフード
改善前
LEDバー照明での撮像
LEDバー照明

表面の刻印文字を読み取ることは困難。

改善後
LFV3-50RD(A)での撮像
LFV3-50RD(A)

表面の凸凹の影響をおさえ、刻印文字を明確に撮像することが可能

構成例
内容 文字認識
ワーク コネクタフード
提案前 LEDバー照明
提案後 LFV3-50RD(A)
結果 刻印文字の強調
撮像に利用した照明
  • LFV3-50RD(A)
    同軸照明 LFV3-50RD(A)
    • カメラと同軸上から拡散光を均一に照射
    • 拡散効果を自由にカスタマイズ可能
    • 高画素カメラに対応したLFV3-Gシリーズもラインアップ

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

ゴム成形品の刻印文字検査

ゴム成形品の刻印文字検査
ワーク
ゴム成形品
改善前
改善前の撮像

ゴムの凹凸により文字認識が困難。

改善後
HPR2-DVでの撮像
HPR2-DV

ゴム成形品の凹凸を抽出して、文字認識のしやすい画像取得が可能

撮像に利用した照明
  • HPR2-DV シリーズ
    分割発光照明 HPR2-DV シリーズ
    • 発光エリアを分割したリング照明HPR2-DVシリーズ
    • フォトメトリックステレオ法による外観検査に有効
    • 複数方向からの照射+画像合成ソリューションで実現

    本製品は特注品です。
    詳しくは担当営業にお問合せください。

事例URL

プラスチック板のインビジブルコード検査

プラスチック板のインビジブルコード検査
ワーク
プラスチック板
改善前
白色バー照明
白色バー照明

白色照明では蛍光観察が困難。

改善後
LNSP-300UV365-FN
LNSP-300UV365-FN

インビジブルコードの蛍光観察が可能

撮像に利用した照明
  • 紫外ライン照明 LNSP-300UV365-FN
    紫外ライン照明 LNSP-300UV365-FN
    • 励起案件に最適なUV-LED照明
    • 広範囲照射の「ワイドタイプ」長距離照射の「ナロータイプ」をご用意

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

プラスチックケースの刻印文字検査

プラスチックケースの刻印文字検査
ワーク
プラスチックケース(ビデオカセット)
改善前
LEDリング照明+拡散板
LEDリング照明+拡散板

リング照明では照射ムラが発生してしまい、刻印文字の観察は困難。

改善後
LDL2-80X16RD2+拡散板
LDL2-80X16RD2+拡散板

刻印文字を明るく均一に撮像することが可能(拡散板使用)。

撮像に利用した照明
  • バー照明 LDL2-80X16RD2
    バー照明 LDL2-80X16RD2
    • 表面実装型LEDを採用したバー照明
    • 141機種の豊富なラインアップ
    • 照射方向や照射角度を自由に調節可能

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

錠剤の外観・刻印文字検査

錠剤の外観・刻印文字検査
ワーク
錠剤
改善前
室内灯での撮像
室内灯

文字や外観を強調した撮像をすることは困難。

改善後
LDR2-170RD2-LAでの撮像
LDR2-170RD2-LA

文字や外観を強調した撮像が可能

構成例
内容 文字、外観検査
ワーク 錠剤
提案前 室内灯
提案後 LDR2-170RD2-LA
結果 文字や外観のエッジを強調
撮像に利用した照明
  • リング型ローアングル照明 LDR2-170RD2-LA
    リング型ローアングル照明 LDR2-170RD2-LA
    • 凹凸のあるキズや刻印を抽出
    • 急な傾斜角でローアングルから照射

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

ビン入り飲料のラベルの印字検査

ビン入り飲料のラベルの印字検査
ワーク
ビン入り飲料
改善前
LEDリング照明
LEDリング照明

照射光が中央に集まってしまい、
安定した検査は困難。

改善後

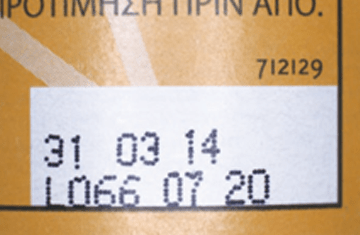

SQR-56SW2
SQR-56SW2

全体を明るく均一に照射して、
ラベルの印字撮像が可能

撮像に利用した照明
  • リング照明 SQR-56SW2
    リング照明 SQR-56SW2
    • 角型の筐体に砲弾型LEDをリング状に配置
    • 急な傾斜角でローアングルから照射
    • 上部から直射光をワークに照射

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

ペットボトルの液面・刻印文字検査

ペットボトルの液面・刻印文字検査
ワーク
ペットボトル
改善前
改善前の撮像

液面と文字の明確な撮像が困難。

改善後
TH2-140X105SWでの撮像
TH2-140X105SW

液面と印刷された文字を明確に捉えている

構成例
撮像に利用した照明
  • フラット照明 TH2-140X105SW
    フラット照明 TH2-140X105SW
    • 高輝度化を実現したフラット照明
    • 豊富な製品バリエーション
    • 環境に合わせて、取り付け自由

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

アルミボトル缶の印字検査

アルミボトル缶の印字検査
ワーク
アルミボトル缶
改善前
LEDバー照明での撮像
LEDバー照明

照射ムラの影響で、印字を撮像することは困難。

改善後
LDM2-90RD2での撮像
LDM2-90RD2

全体を均一に照射して、印字を撮像することが可能

構成例
撮像に利用した照明
  • ドーム照明 LDM2-90RD2
    ドーム照明 LDM2-90RD2
    • LED からの照射光を導光拡散板に通過
    • 広い発光面からワーク全体を包み込むように均一拡散光を照射
    • 当社独自の放熱構造を採用

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

コンタクトレンズパッケージの二次元コード判別

コンタクトレンズパッケージの二次元コード判別
ワーク
コンタクトレンズパッケージ
改善前
LEDリング照明での撮像
LEDリング照明

表面の光沢や波打ちの影響で、2次元コードの判別は困難。

改善後
PDM-150-15RD2での撮像
PDM-150-15RD2

表面を均一に照射することで、2次元コードの判別が可能。

撮像に利用した照明
  • ドーム照明 PDM-150-15RD2
    ドーム照明 PDM-150-15RD2
    • ドーム照明、ローアングル照明、同軸照明の3タイプを複合
    • ワークに対して均一拡散光を照射

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

基板上の文字検査

基板上の文字検査
ワーク
基板
改善前
マクロレンズ+LEDスポット照明での撮像
マクロレンズ+LEDスポット照明

同軸落射による照射では、表面状態を認識することは困難。

改善後

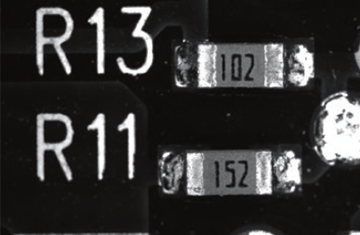

SQR-TP-34RDでの撮像
SQR-TP-34RD

基板上の文字やチップ部品の文字、ハンダメッキを撮像可能

撮像に利用した照明
  • リング照明 SQR-TP-34RD
    リング照明 SQR-TP-34RD
    • 角型の筐体に表面実装型LEDをリング状に配置
    • 角度のある発光部からローアングルで直射光を照射

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

エンボステープ内電子部品の印字検査

エンボステープ内電子部品の印字検査
ワーク
エンボステープ内の電子部品
改善前
LEDリング照明での撮像
LEDリング照明

表面の反射の影響で、安定した検査は困難。

改善後
HPR2-75RDでの撮像
HPR2-75RD

表面の反射をおさえて、印字を撮像することが可能。

構成例
内容 印字検査
ワーク エンボステープ内の電子部品
提案前 LEDリング照明
提案後 HPR2-75RD
結果 均一度向上
撮像に利用した照明
  • リング照明 HPR2-75RD
    リング照明 HPR2-75RD
    • 高出力で均一な拡散光の照射が可能
    • ローアングルからハイアングルまで対応
    • フルカラー(RGB)タイプをラインアップし応用力を向上

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

電子部品(コンデンサ)の文字検査

電子部品(コンデンサ)の文字検査
ワーク
電子部品(コンデンサ)
改善前
LED拡散光リング照明での撮像
LED拡散光リング照明

表面のヘアラインの影響で、印字の読み取りは困難。

改善後
LFXV-25RDでの撮像
LFXV-25RD

ヘアラインにの影響を抑え、印字を読み取ることが可能。

構成例
内容 外観検査
ワーク 電子部品(コンデンサ)
提案前 LED拡散光リング照明
提案後 LFXV-25RD
結果 均一度向上
撮像に利用した照明
  • フラットドーム照明 LFXV-25RD
    フラットドーム照明 LFXV-25RD
    • フラットな筐体でドーム照明の効果を再現
    • 新開発の導光板を採用することで、クリアで明るい視野を実現
    • ドットパターンによる画像ムラやモアレを低減

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

ボタン電池の文字検査

ボタン電池の文字検査
ワーク
ボタン電池
改善前
LEDドーム照明での撮像
LEDドーム照明

表面処理の影響で、印字が読み取れない。

改善後
LFX3-100RDでの撮像
LFX3-100RD

表面処理の影響なく、印字を明確に撮像することが可能。

構成例
内容 文字認識
ワーク ボタン電池
提案前 LEDドーム照明
提案後 LFX3-100RD
結果 文字を強調
撮像に利用した照明
  • フラットドーム照明 LFX3-100RD
    フラットドーム照明 LFX3-100RD
    • フラットな筐体でドーム照明の効果を再現
    • 高出力で高速検査に対応
    • 28機種の豊富なラインアップ

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

柄のあるタイルの刻印文字検査

柄のあるタイルの刻印文字検査
ワーク
タイル
改善前
改善前の撮像

タイルの柄により文字認識が困難。

改善後
HPR2-DVでの撮像
HPR2-DV

柄を除去、凹凸を抽出して文字認識のしやすい画像取得が可能。

撮像に利用した照明
  • 分割発光照明 HPR2-DV シリーズ
    分割発光照明 HPR2-DV シリーズ
    • 発光エリアを分割したリング照明HPR2-DVシリーズ
    • フォトメトリックステレオ法による外観検査に有効
    • 複数方向からの照射+画像合成ソリューションで実現

    本製品は特注品です。
    詳細は、営業担当にお問合せください。

事例URL
