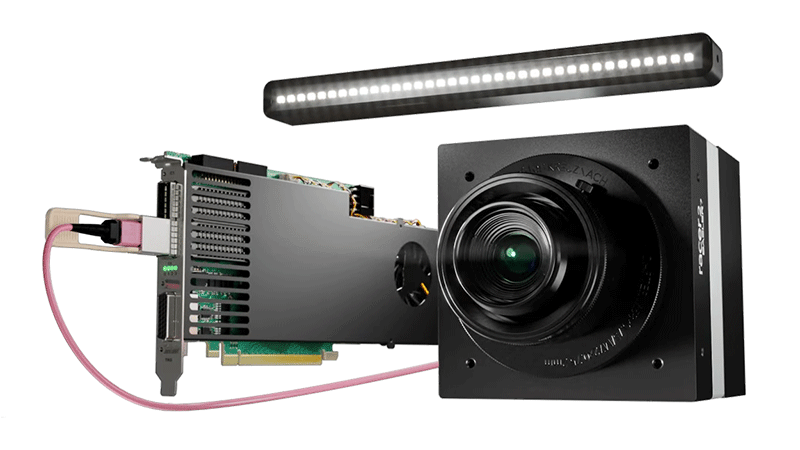

Basler TDIカメラシステム

外観検査のことならシーシーエスへ。検査用照明、カメラ、レンズをはじめとする機器選定とチューニングノウハウで「見える!」「出来る!」を実現します。

TDIラインスキャンカメラは、ウエハー検査、半導体検査、バッテリー検査、フラットパネルディスプレイ検査、プリント基板検査をはじめ、高度な画像処理が求められる用途に最適です。

高輝度・高コントラスト画像を撮影できるTDIラインスキャンカメラ
「Basler racer 2 XL」をベースにTDIラインスキャンシステムを構築できるアクセサリーをご用意しています。

高度なTDI撮影に必要となるレンズと照明の選定・チューニング含め、シーシーエスにお問合せください。

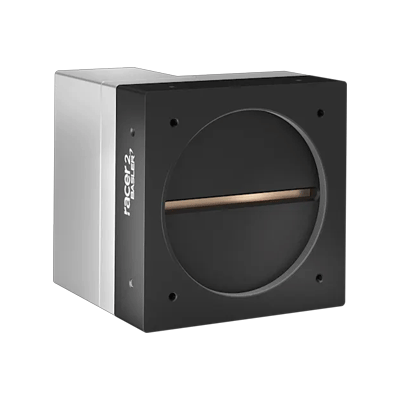

Gpixel社製ラインスキャンCMOSセンサーGLT5016BSIを搭載し、
ラインレートを最大限に維持しながら、高輝度・高コントラスト画像を撮影できるTDIラインスキャンカメラです。

注文番号	型式名	インターフェイス	センサメーカー	センサー	シャッター	センサー種別	画素数（横×縦）	ピクセルサイズ（横×縦）	ラインレート	モノクロ／カラー
109680	r2T16416-500cm	CoaXPress-over-Fiber	Gpixel	GLT5016BSI	グローバル	Hybrid CCD/CMOS	16416 px × 256 px	5 μm × 5 μm	500 kHz	モノ

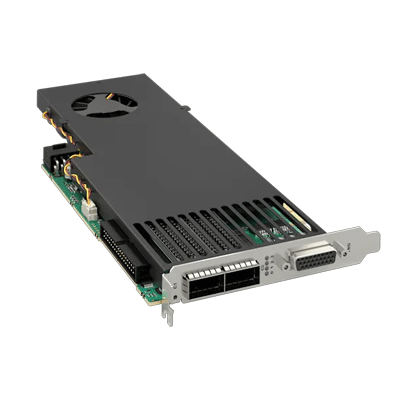

2台のカメラを接続するか、カメラと別のimaFlex 2 Dual 100を1台ずつ接続することで、光ファイバーによる高速データ転送を可能にするプログラマブルフレームグラバーをご用意。

カテゴリ	注文番号	型式名	インターフェイス	コネクター	入力／出力	フレームグラバーとの接続
フレームグラバー	2200002331	imaFlex 2 Dual 100	CoaXPress-over-Fiber	2 x QSFP28	-	-
トリガーボード	2200000371	Opto-coupled Trigger 5	-	2 x SUB-D15 (female) socket	8 in / 8 out mapped on two ports	34-pin flat cable
トリガーボード	2200000373	TTL Trigger	-	2 x SUB-D15 (female) socket	8 in / 8 out mapped on two ports	34-pin flat cable

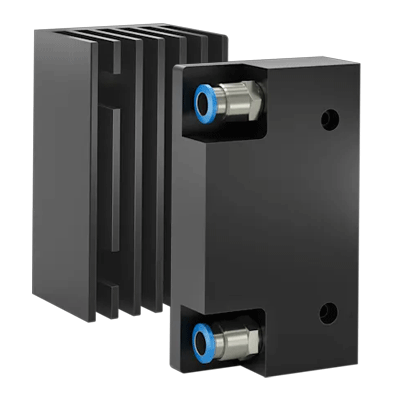

Basler racer 2 XL向けの冷却機構。また、既存の冷却機構を使用することも可能です。

注文番号	型式名	冷却方法
2200002875	racer 2 XL cooling fins	フィンから熱を放散し、racer 2 XLを自然冷却
2200002876	racer 2 XL compressed air cooler	圧縮空気を噴射し、racer 2 XLを強制冷却

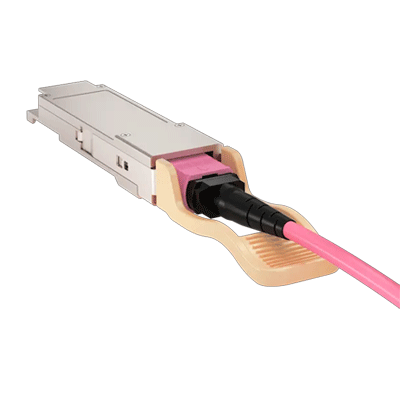

最大帯域幅100Gbps（25Gbps×4）を誇るQSFP28規格に準拠しており、高速・高解像度撮影に最適です。

フレームグラバーSDK：試験や試運転に便利なラインタイム環境
キャリブレーションツール（Pythonのオープンソースコードとして提供）：TDIラインスキャンカメラやアクセサリーの試験・同期・設定調整をサポート
プログラミングサービス：企画立案から既製ソリューションに至るまで、専門スタッフがVisualAppletsによる画像の前処理機能の開発をサポート
画像処理・解析：従来型アルゴリズムベースのpylon画像処理ツールと、AIアルゴリズムベースのpylon AI画像解析ツールの2種類をご用意し、用途に応じて安定したパイプラインを構築

（図面データ等はBasler Webサイトのダウンロードをご確認ください）
