フラット照明（TH2シリーズ）
ワークに凹みがあるはずが、可視化できていない
可視化が困難な、透明体の凹凸や、脈理の撮像を実現
スクリーン投影による透明体の撮像ソリューション
標準照明よりも指向性の高い光の照射を実現し、可視化が困難な透明体の凹凸や脈理の観察に有効です。
用途例
- ガラスやCDケースの脈理観察
- フィルムの凹凸の検査
PFBR-150 シリーズ+低倍率テレセントリックレンズ
特注品
- PFBR-150 シリーズと低倍率テレセントリックレンズで、
極めて指向性の高い光の照射を実現 - 可視化が困難な、透明体の凹凸や脈理の撮像を実現
- 物質ごとの屈折率の差を利用した画像取得が可能
撮像事例
スマートフォンの保護フィルム

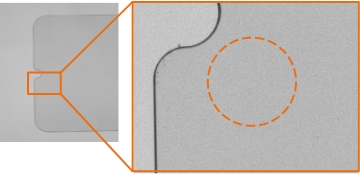

BEFORE

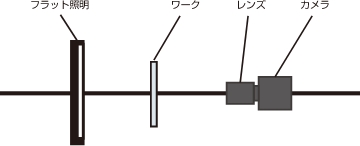

撮像構成

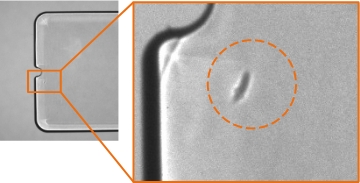

AFTER

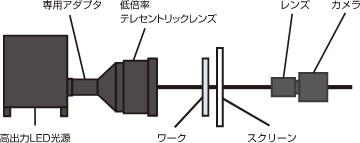

高出力LED光源（PFBR-150シリーズ）+低倍率テレセントリックレンズ
指向性の高い光により、ワークの凹みを捉えることができる
撮像構成
CDケースの脈理観察

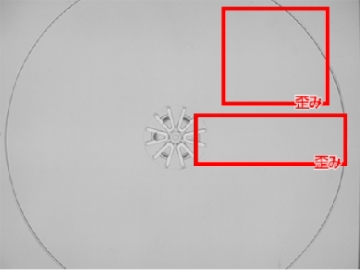

BEFORE
バックライト
TH2シリーズの撮像

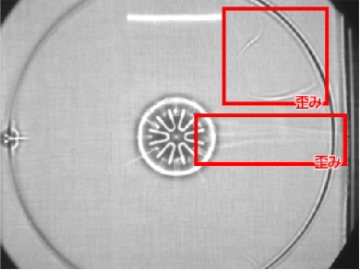

AFTER
高出力LED光源+
低倍率テレセントリックレンズ
屈折率の差を利用した撮像
極めて指向性の高い光を照射することで、このような透明体の微細な変化を可視化することが可能です

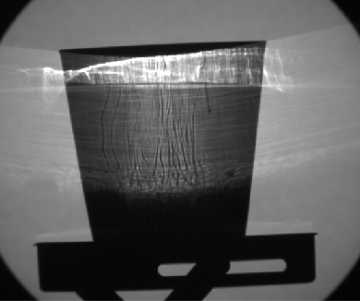

BEFORE
シュリーレン現象

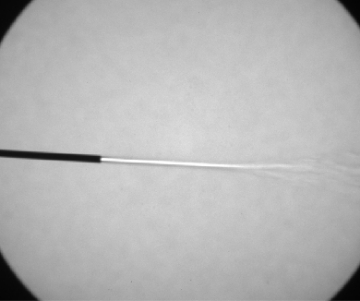

AFTER
気流（エアダスター）
使用機材
低倍率テレセントリックレンズ
PFBR-150シリーズと組み合わせることで、極めて指向性の高い光を照射可能
