LBシリーズ

多用途に対応可能な拡散光バー照明「LBシリーズ」
出力タイプ・発光色・発光面幅・発光面長の組み合わせ338パターン。
多彩なバリエーションから検査環境に合わせた照明をお選びいただけます。

特長

豊富なラインアップ

全338機種の豊富なラインアップをご用意。

発光幅・発光色・サイズから検査・用途に合わせた照明をお選びいただけます。

標準タイプは発光幅は50mm / 100mm / 150mmの3種類、発光面長は200~2700mmの26種類、発光色は赤、白、青、赤外の4種の312型式、高出力タイプは発光幅は50mm、発光面長は200~2700mmの26種類、発光色は発光色は白の26型式  合計338機種のラインアップ

※1 高出力タイプは白色、発光幅50mm、白色のみです。
選べる3種の発光幅
発光幅は50mm、100mm、150mmの3種から用途に合わせてお選びいただけます。

選べる3種の発光幅

※高出力タイプは発光幅50mmのみとなります。
オーバードライブ対応の高出力タイプもご用意

オーバードライブ対応の高出力タイプもご用意

オーバードライブ対応は高出力タイプの200~700サイズのみです。
測定条件:調光100% LWD50mm LB-300X50SWとLB-H-300X50SWの放射照度比較
掲載しているグラフは参考用です。製品の品質を保証するものではありません。

用途例

正反射光観察

正反射光観察

バックライト

バックライト

拡散光ドーム照射

拡散光ドーム照射

広範囲均一照射

広範囲均一照射

アプリケーション事例

検査用途に合わせた様々な使い方が可能です。

正反射光観察

●長方形ワークの外観検査
●梨地金属の外観検査
●各種異物・有無検査 など
構成例

LBシリーズを使った正反射光観察 構成例

斜めから拡散光を照射し、正反射光を観察。
ワークや特徴に合わせた発光面幅の照明を選択できます。

撮像例:正反射光観察 梨地金属板の刻印検査
ワーク:梨地金属板

ワーク:梨地金属板

LB-300X150SW

LB-300X150SWを使った梨地金属板の撮像結果

幅の広い梨地面を均一に照射し、
刻印を明確に撮像。

イメージ
正反射光観察
撮像例:正反射光観察 透明なワークの外観検査

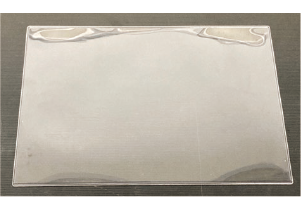

ワーク:透明プラカード

ワーク:透明プラカード

LNSD-300SW(A)

LNSD-300SW(A)を使った透明プラカードの撮像結果

たわみの大きいワークの場合、明るさが均一にならない。

LB-300X50SW

LB-300X50SWを使った透明プラカードの撮像結果

発光面が広いため、たわみの影響をおさえて、全体的に均一な明るさで撮像できる。

バックライト

●円筒容器の液面検査
●シートの異物検査
●フィルムの傷検査 など
構成例

LBシリーズを使ったバックライト照射 構成例

ワークの背面から拡散光を照射。
半透明の容器の異物検査や、液面検査、シルエット検査などに適しています。

撮像例:バックライト 透明容器の汚れ検査
ワーク:透明容器

ワーク:透明容器

LB-300X150SW

LB-300X150SWを使った透明容器の撮像結果

幅広い発光面から均一な拡散光を照射することで、
凹凸の影響を抑えて、汚れを明確に撮像。

イメージ
バックライト
撮像例:バックライト 繊維系ワークの汚れ検査
ワーク:トレーシングペーパー

ワーク:トレーシングペーパー

LNSD-300SW(A)

LNSD-300SW(A)を使ったトレーシングペーパーの撮像結果

正透過光と拡散透過光の明るさに差が大きく、汚れの特徴が出ない。

LB-300X150BL

LB-300X150BLを使ったトレーシングペーパーの撮像結果

正透過光と拡散透過光の明るさの差が少なく、汚れの特徴を出しやすい。

拡散光ドーム照射

●電子部品の外観検査
●不織布の汚れ検査 など
構成例

LBシリーズを使った拡散光ドーム照射 構成例

2方向から均一な拡散光を照射し、ドーム効果を再現。
凹凸面の陰影やハレーションの影響を抑えた画像の撮像ができます。

撮像例:凹凸のあるマットの傷検査
ワーク:ジョイントマット

ワーク:ジョイントマット

LB-600X150SW×2台

LB-300X150SW×2台を使ったジョイントマットの撮像結果

凹凸面の陰影を抑え、傷を明確に撮像。

イメージ
拡散光ドーム照射

広範囲均一照射

●シール材の塗布検査
●梨地面の印字検査
●ロボットピッキング用照明 など
構成例

LBシリーズを使った広範囲均一照射 構成例

カメラと同軸方向から均一拡散光を照射。
幅の広いワークなど、広範囲の撮像にも有効です。

撮像例:広範囲均一光照射 不織布の異物検査
ワーク:マスク

ワーク:マスク

LB-600X150SW×2台

LB-300X150SW×2台を使った不織布マスクの撮像結果

継ぎ目の陰影に重なった異物を明確に撮像。

イメージ
広範囲均一照射
撮像例:広範囲均一光照射 金属加工品の外観検査
ワーク:アルミ加工品

ワーク:アルミ加工品(黒アルマイト処理)

(黒アルマイト処理)

LNSD-300SW(A)

LNSD-300SW(A)を使ったアルミ加工品の撮像結果

明るさが均一ではなく、加工面の切削痕も目立ってしまっている。

LB-300X150BL

LB-300X150BLを使ったトアルミ加工品の撮像結果

全体的に均一な明るさで、切削痕を目立たなく撮像できる。

データ

相対放射照度グラフ / 均一度(代表例)

掲載しているデータは参考用です。製品の品質を保証するものではありません。

LB-300X50SW(標準タイプ/発光幅50mm/白色照明)

相対放射照度※1グラフ(LWD※2特性)

LB-300X50SWの相対放射照度グラフ(LWD特性)

均一度(相対放射照度)

LB-300X50SWの均一度(相対放射照度)

LB-300X100SW(標準タイプ/発光幅100mm/白色照明)

相対放射照度※1グラフ(LWD※2特性)

LB-300X100SWの相対放射照度グラフ(LWD特性)

均一度(相対放射照度)

LB-300X100SWの均一度(相対放射照度)

LB-300X150SW(標準タイプ/発光幅100mm/白色照明)

相対放射照度※1グラフ(LWD※2特性)

LB-300X150SWの相対放射照度グラフ(LWD特性)

均一度(相対放射照度)

LB-300X150SWの均一度(相対放射照度)

LB-H-300X50SW(高出力タイプ/発光幅50mm/白色照明)

相対放射照度※1グラフ(LWD※2特性)

LB-H-300X50SWの相対放射照度グラフ(LWD特性)

均一度(相対放射照度)

LB-H-300X50SWの均一度(相対放射照度)

※1 相対放射照度:光軸上の放射照度
※2 LWD:照明からワークまでの照射距離

分光分布図

LBシリーズ 標準タイプ

LBシリーズ 標準タイプ 分光分布図

LBシリーズ 高出力タイプ

LBシリーズ 高出力タイプ 分光分布図

オプション

オプション製品の詳細・ラインアップは各製品ページをご覧ください。

拡散板

DF-LB

拡散板を変更することによって、光の特性を調整できます。

拡散板シリーズページ

偏光板

PL-LB

直線偏光のために使用します。レンズに取り付ける偏光フィルターと併用することで、
照明の写り込みを防ぎます。

偏光板シリーズページ

保護板

PR-LB

照明の発光部を保護します。

保護板シリーズページ
