LFXVシリーズ

新開発の導光板の採用により、クリアで明るい視野を実現した、フラット ドーム照明。

  • 10サイズ、40機種のラインアップ
  • 最大300㎜の大型サイズ、長方形サイズもご用意
  • LED発光色は赤・白・青・赤外から選択可能
  • 軽量・コンパクト、薄型設計で省スペースに貢献

特長

新開発の導光板を採用することで、クリアで明るい視野を実現し、
ドットパターンによる画像ムラやモアレを低減しました。

※ 撮像や画像処理の条件によっては、画像ムラやモアレが発生する場合があります。

LFX3-100SW(白色)→  LFXV-100SW(白色)

撮像条件:500万画素カメラ(有効画素数 2448 x 2048、3.45 x 3.45μm、2/3インチ )、500万画素カメラ対応レンズ(焦点距離 25mm、F1.8-16)、カメラからワークまでの距離:290mm、照明からワークまでの距離:20mm。
※掲載データは参考用です。製品の品質を保証するものではありません。

コンパクト、薄型設計で省スペースに貢献
同様の視野サイズを持つ同軸照明やドーム照明と比較すると、圧倒的な薄さを実現しました。

イメージ・・・左:同軸照明(LFV3-50)右:フラット ドーム照明(LFXV-50)

■ボタン電池の外観撮像

● LFV3-50RD(赤色)LWD:18mm、調光値:35%  ● LFXV-50RD(赤色)LWD:78mm、調光値:60%

イメージ・・・左:ドーム照明(HPD2-400)右:フラット ドーム照明(LFXV-300)

■袋入り落花生の外観撮像

● HPD2-400SW(白色)照射距離:15mm、調光値:70%  ● LFXV-300SW(白色)照射距離:15mm、調光値:70%

※ LFXV-25/50/75/100は、厚みが10mm。
  LFXV-150/200X100/200/300X100/300X200/300は、厚みが16mmになります。

ローアングルからハイアングルまで、幅広い用途に対応し、
ワークに近い距離からの照射ではドーム照明の効果を、遠い距離からの照射では同軸照明の効果を再現します。

  • ■撮像比較
    照明からワークまでの照射距離を変えることで、目的に応じた撮像を可能にします。
  • ■ワーク画像
    缶詰
    缶詰
    プラスチック容器
    プラスチック容器
缶詰/照射距離が10mm 缶詰/照射距離が100mm 缶詰/LWDが200mm

照射距離が10mmでは、全体を均一に照らし出し、凹凸のない撮像が可能。

照射距離が100mmでは、プルタブや凹凸部分の撮像が可能。

照射距離が200mmでは、プルタブや凹凸部分を強調した撮像が可能。

プラスチック容器/照射距離が10mm プラスチック容器/照照射距離が100mm プラスチック容器/照射距離が200mm

照射距離が10mmでは、全体を均一に照らし出し、容器の外周と印字の撮像が可能。

照射距離が100mmでは、印字とシュリンクフィルムの撮像が可能。

照射距離が200mmでは、シュリンクフィルムを強調した撮像が可能。

10サイズ、4発光色(赤、白、青、赤外)、計40機種のラインアップ

■発光面サイズ

25x25
25x25 mm

50x50
50x50 mm

75x75
75x75 mm

100x100
100x100 mm

150x150
150x150 mm

200x100
200x100 mm

200x200
200x200 mm

300x100
300x100 mm

300x200
300x200 mm

300x300
300x300 mm

撮像例

【電子部品業界/コンデンサの外観撮像】

電子部品業界
■ワーク画像
コンデンサ
コンデンサ
● 拡散リング照明(赤色)
拡散リング照明(赤色)
表面のヘアラインの影響で、
印字の読み取りが困難。
● LFXV-25RD(赤色)
LFXV-25RD(赤色)
ヘアラインの影響を抑え、
印字を読み取ることが可能。

【薬品業界/コンタクトレンズのパッケージの外観撮像】

薬品業界
■ワーク画像
コンタクトレンズのパッケージ
コンタクトレンズのパッケージ
● リング照明(赤色)
リング照明(赤色)
表面の光沢や波打ちの影響で、
2次元コードの判別は困難。
● LFXV-50RD(赤色)
LFXV-50RD(赤色)
表面を均一に照射することで、
2次元コードの判別が可能。

【食品業界/茶葉の異物混入撮像】

食品業界
■ワーク画像
茶葉
茶葉
● ドーム照明(白色)
ドーム照明(白色)
白色照明では、
異物を撮像することは困難。
● LFXV-200IR860(赤外)
LFXV-200IR860(赤外)
赤外照明では、
異物を撮像することが可能。

【包装業界/透明パッケージ内のベアリング撮像】

食品業界
■ワーク画像
ベアリング
ベアリング
● 拡散リング照明(赤色)
拡散リング照明(赤色
表面の反射の影響で、
ベアリングを撮像することは困難。
● LFXV-100RD(赤色)
LFXV-100RD(赤色)
表面の反射を抑え、ベアリング
を撮像することが可能。

【包装業界/食品包装の印字撮像】

包装業界
■ワーク画像
お菓子
お菓子
● 拡散リング照明(赤色)
拡散リング照明(赤色)
表面の反射や凹凸の影響で、安定
して撮像することは困難。
● LFXV-100RD(赤色)
LFXV-100RD(赤色)
表面の反射や凹凸の影響を抑え、
安定して撮像することが可能。

【包装業界/食品包装容器の外観撮像】

包装業界
■ワーク画像
食品包装容器
食品包装容器
● ドーム照明(白色)
ドーム照明(白色)
容器の中央に照明の開口部の影が写り込んでしまい、撮像は困難。
● LFXV-300SW(白色)
LFXV-200RD(赤色)
容器の底面まで均一に照射し、
外観を撮像することが可能。

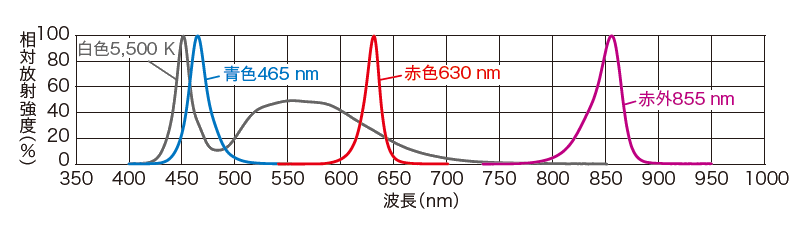

特性・データ

データ(代表例)

● 使用照明:LFXV-100SW(白色)
LFXV-100SW(白色)

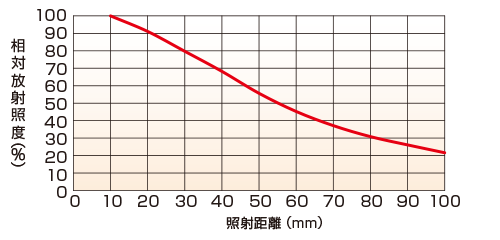

相対放射照度グラフ(照射距離特性※)
LFXV-100SW(白色) 相対放射照度グラフ(照射距離特性)注)

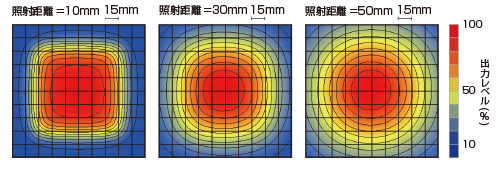

均一度(相対放射照度)
LFXV-100SW(白色) 均一度(相対放射照度)
● 使用照明:LFXV-150SW(白色)
LFXV-150SW(白色)
相対放射照度グラフ(照射距離特性※)
LFXV-150SW(白色) 相対放射照度グラフ(照射距離特性)注)
均一度(相対放射照度)
LFXV-150SW(白色) 均一度(相対放射照度)
● 使用照明:LFXV-200X100SW(白色)
LFXV-200X100SW(白色)
相対放射照度グラフ(照射距離特性※)
LFXV-200X100SW(白色) 相対放射照度グラフ(照射距離特性)注)
均一度(相対放射照度)
LFXV-200X100SW(白色) 均一度(相対放射照度)
● 使用照明:LFXV-200SW(白色)
LFXV-200SW(白色)
相対放射照度グラフ(照射距離特性※)
LFXV-200SW(白色) 相対放射照度グラフ(照射距離特性)注)
均一度(相対放射照度)
LFXV-200SW(白色) 均一度(相対放射照度)
● 使用照明:LFXV-300SW(白色)
LFXV-300SW(白色)
相対放射照度グラフ(照射距離特性※)
LFXV-300SW(白色)相対放射照度グラフ(照射距離特性)注)
均一度(相対放射照度)
LFXV-300SW(白色)均一度(相対放射照度)

※ 照明からワークまでの照射距離



掲載データは参考用です。製品の品質を保証するものではありません。

横長タイプ データ(代表例)

● 使用照明:LFXV-300X100SW(白色)
LFXV-300X100SW(白色)
照度変化グラフ※
LFXV-300X100SW(白色)照度変化グラフ 注)

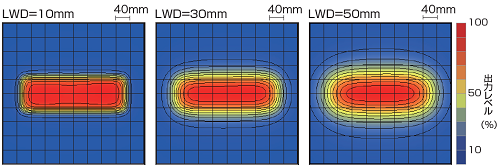

均一度(相対放射照度)
LFXV-300X100SW(白色)均一度(相対放射照度)

※ 光軸上の照度



掲載データは参考用です。製品の品質を保証するものではありません。

オプション

保護板(PR-LFXVシリーズ)

照明の導光拡散板を保護します。(粉塵、水滴などの防止を目的としたものではありません。)
スペック・ラインアップについてはシリーズページをご覧ください。

保護板 PR-LFXVシリーズ

LFXV-25LFXV-300X100LFXV-300の保護板は特注にてご用意しております。
詳しくは、担当営業までお問い合わせください。

保護板の取り付け方

PR-LFXVの取付方法

特注例

LFXVシリーズ2辺タイプのご紹介<特注例>

設置スペースに制限がある場合、2 辺のみにLED を搭載することで、均一度を落とさずに省スペース化に対応することができます

省スペース化に対応
LFXV-200SW

LFXV-200SW-SP(2 辺タイプ)

均一度(相対放射照度)の比較(シミュレーション)
LFXV-200SW

LFXV-200SW-SP(2 辺タイプ)

※ 上記データはシミュレーションデータです。お客様の使用環境によって異なります。
詳しくは担当営業にお問い合わせください。2辺タイプにすることで、中心放射照度は約50%下がります。

特注品
特注品はシーシーエスの標準品と保証期間が異なります。
詳しくは担当営業にお問い合わせください。
