ライン照明（ラインスキャンカメラ用照明）
ライン照明（ラインスキャンカメラ用照明）は、 フィルムや印刷物などシート状の物や、筒状の立体物の検査で、 表面状態を均一に観察したい場合に、ラインスキャンカメラと組み合わせ使用する照明です。 ラインスキャンカメラの撮像方式に合わせ、センサと同様に線状に光を照射することで、 安定した画像取得を可能にします。
シーシーエスでは用途に合わせた複数のラインアップをご用意しています。

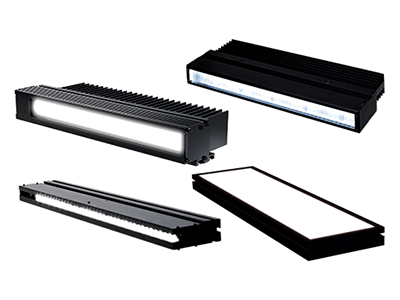

ライン照明の特長
ライン照明（ラインスキャンカメラ用照明）は、 フィルムや印刷物などシート状の物や、筒状の立体物の検査で、 表面状態を均一に観察したい場合に、ラインスキャンカメラと組み合わせ使用する照明です。 ラインスキャンカメラの撮像方式に合わせ、センサと同様に線状に光を照射することで、 安定した画像取得を可能にします。

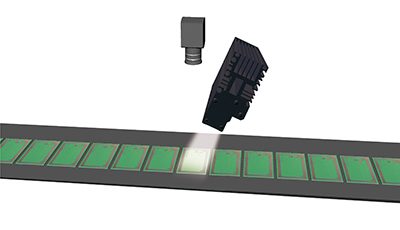

(LNLPシリーズ∕集光)

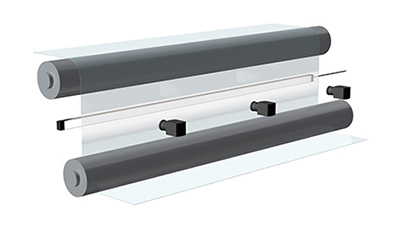

(LND2シリーズ∕拡散光)

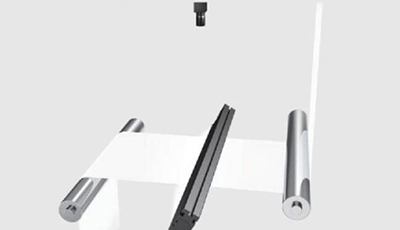

(LNDGシリーズ∕斜光)

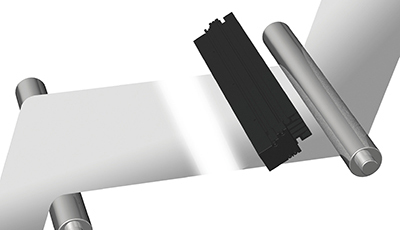

(LNLPシリーズ∕集光)

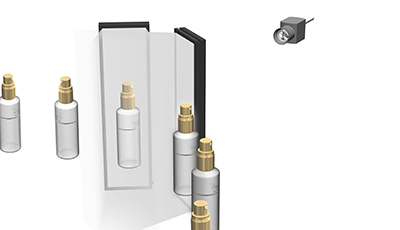

(TH2シリーズ横⻑タイプ∕拡散光)

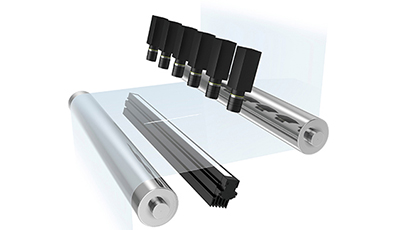

(LNIS2シリーズ∕斜光)

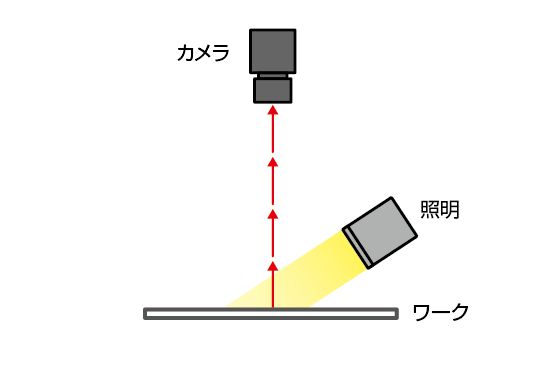

ライン照明の選定方法
照射タイプ別製品ラインアップ
シーシーエスでは、用途に合わせた3つの照射タイプのライン照明をご用意しています。
光源ユニット+ライトガイド
高出力の光源ボックスとライトガイドをご利用いただくことで、
ライン照明と同様の効果を実現することも可能です。

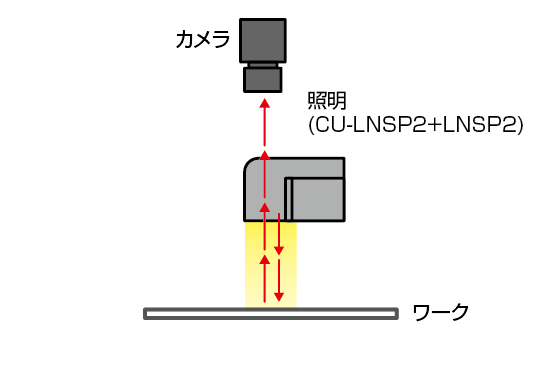

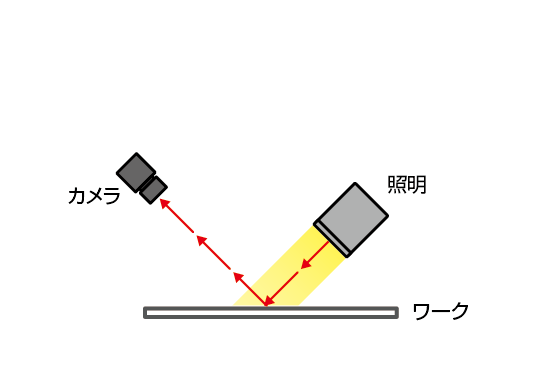

ライン照明集光タイプ
特⻑
明視野や暗視野でのラインスキャンカメラでの検査に適した高輝度・高照度ライン照明です。
用途例
- ガラス板のキズ検査、汚れ検査
- 金属板のキズ‧打痕検査
- 透明フィルムのキズ‧異物検査
- 紙の表面印刷検査
- プラスチック部品の外観検査
- 電子部品の外観検査
- 不織布の汚れ‧外観検査.欠陥検査
- 梨地金属の外観検査
- 基板上の電子部品の外観検査、実装部品検査
- 2次電池セパレータの外観検査
- タッチパネルの傷‧打痕検査
- 印刷物の外観検査
- フィルムの外観検査、フィッシュアイ検査
製品マップ
ライン照明集光タイプ
シリーズ別比較
特注製作も可能ですので、お探しのスペックの製品がない場合は、お問合せください。
| シリーズ名 | 明るさ※ | 冷却方式 | 相対放射照度分布 | 照度変化グラフ(光軸上) |
|---|---|---|---|---|
|
5,000,000 lx
LWD : 40mm 発光幅（短辺）：30mm |
自然空冷
|
|
|
|
|
3,300,000 lx
LWD : 40mm 発光幅（短辺）：30mm |
自然空冷
|
|
|
|
|
1,000,000 lx
LWD : 50mm 発光幅（短辺）：21mm |
自然空冷
|
|
|
|
|
900,000 lx
LWD : 50mm 発光幅（短辺）：25mm |
自然空冷
|
|
|
|
|
650,000 lx
LWD : 50mm 発光幅（短辺）：25mm |
自然空冷
|
|
|
|
|
170,000 lx
LWD : 50mm 発光幅（短辺）：16.5mm |
自然空冷
|
|
|
ライン照明拡散光タイプ
特⻑

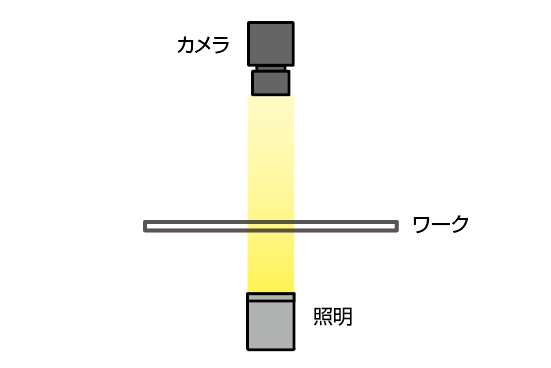

発光面の均一度が高いため、鏡面や光沢のある金属部品などの検査や、透過構成での検査、ワークの凹凸の影響を抑えるドーム構成での検査に適しています。
用途例
- 金属箔シートの汚れ・凹凸・擦り傷検査
- 紙の油汚れ・穴・耳切れ検査
- 不織布の汚れ・毛髪・粗密検査
- 金属円筒部品の傷・打痕検査
- モーター軸の傷・打痕検査
- フィルムの打痕検査、異物検査、フィッシュアイ検査、欠陥検査
- フィルムシートのスクラッチ検査
- ウエハーのクラック・傷検査
- 樹脂のヒケ検査 など
- 基板の外観検査
- 金属板の欠陥検査
- 円筒容器の外観検査
- 長方形ワークの外観検査
- ガラスの外観検査
ライン照明拡散光タイプ
シリーズ別比較
特注製作も可能ですので、お探しのスペックの製品がない場合は、お問合せください。
| シリーズ名 | 明るさ※ | 冷却方式 | 相対放射照度分布 | 照度変化グラフ(光軸上) |
|---|---|---|---|---|
|
128,000 lx
LWD : 50mm 発光幅（短辺）：15mm |
自然空冷
|
|
|
|
|
58,000 lx
LWD : 50mm 発光幅（短辺）：15mm |
自然空冷
|
|
|
|
|
25,000 lx
LWD : 50mm 発光幅（短辺）：18.2mm |
自然空冷
|
|
|
|
|
48,000 lx
LWD : 50mm 発光幅（短辺）：100mm |
自然空冷
|
|
|
|
|
150,000 lx
LWD : 50mm 発光幅（短辺）：75mm |
自然空冷
|
|
|
|
|
- - 発光幅（短辺）：50mm/100mm/150mm |
自然空冷
|
- | - |
ライン照明斜光タイプ
特⻑

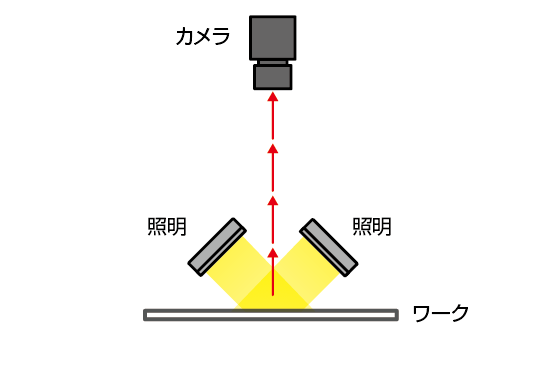

斜めからの光を照射し、ワークの搬送方向に平行なキズや縦シワなどの凹凸を検出できます。
用途例
- 紙の縦シワ検査
- ダンボールの縦スジ検査
- 不織布の縦シワ・折れシワ検査
- 貼り合わせシートの縦シワ検査
- シート状表面のストリーク検査
- 透明フィルムのスクラッチ検査
- ガラス板のスクラッチ検査
- 金属板のキズ検査
ライン照明斜光タイプ
シリーズ別比較
特注製作も可能ですので、お探しのスペックの製品がない場合は、お問合せください。
| シリーズ名 | 明るさ※ | 冷却方式 | 相対放射照度分布 | 照度変化グラフ(光軸上) |
|---|---|---|---|---|
|
2,700,000 lx
LWD : 50mm 発光幅（短辺）：30mm |
自然空冷
|
|
|
|
|
440,000 lx
LWD : 50mm 発光幅（短辺）：25mm |
自然空冷
|
|
|
|
|
80,000 lx
LWD : 50mm 発光幅（短辺）：10mm |
自然空冷
|
|
|

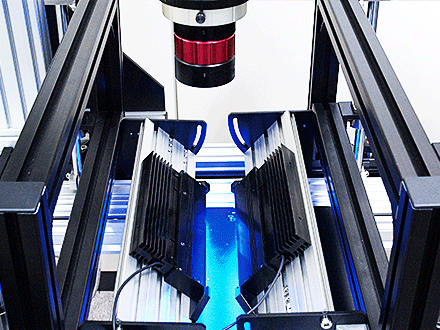

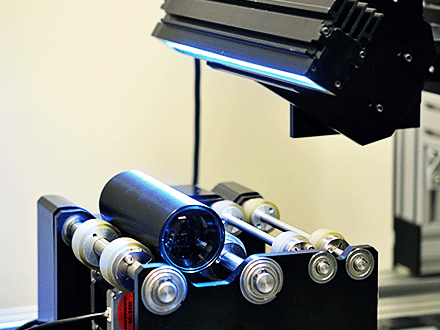

ラインスキャン用テスティングルーム
京都本社・恵比寿テスティングルーム・名古屋営業所にラインスキャン用テスティングルームをご用意しています。ラインスキャンカメラ用照明、ラインスキャンカメラ・レンズを使用して最適な画像を得るためのソリューションをご提案可能です。
ワークやカメラをお持ち込みいただき、お客様の撮像環境に近い状態を再現してテストいただけます。まずはお問合せください。

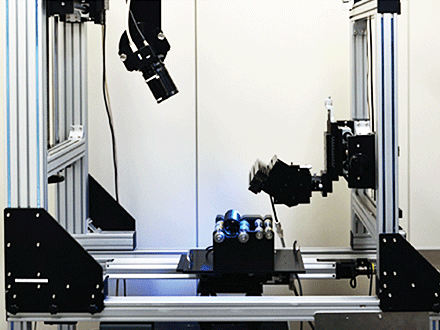

テスト台

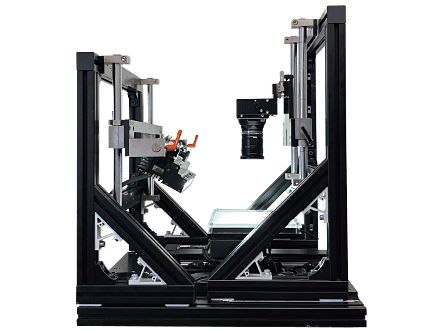

ライン検証機
持ち運び可能で、卓上設置可能なライン検証機のご用意もございます。
各種ライン照明とバックライト照明、カメラが設置でき、ラインセンサカメラでの撮像実験を手軽に行えます。
ご要望にあわせて、ワーク、照明、カメラの取付治具の設計‧製作も可能です。

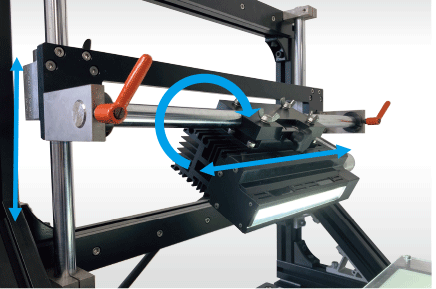

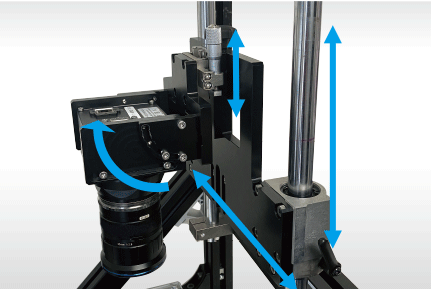

カメラ‧照明の取り付けが柔軟に可能
取り付け可能

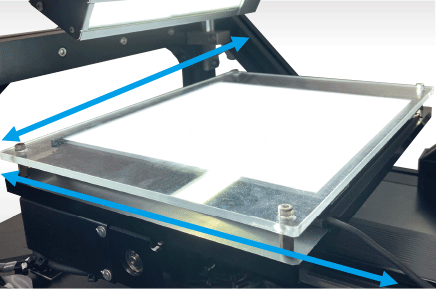

照明選定が容易に可能

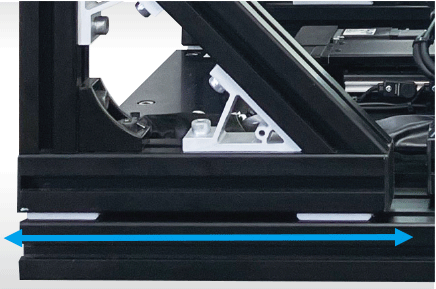

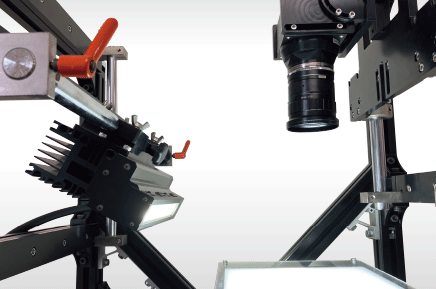

位置調整可能
(LNLPシリーズ∕集光)

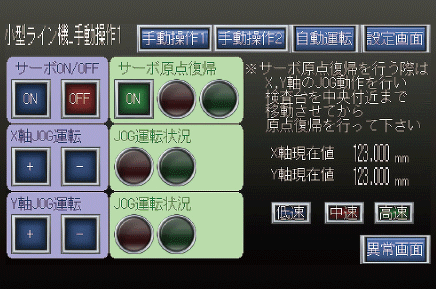

アクチュエーターを搭載、操作も簡単
2軸アクチュエータ搭載

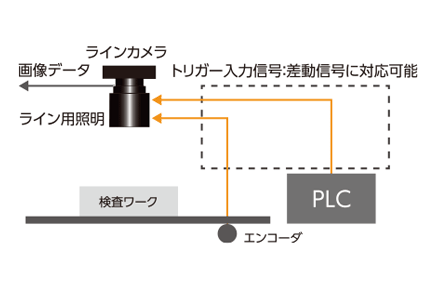

差動信号も可能
