LNDGシリーズ

光を拡散する無地シートの緩やかな縦シワ(流れ方向のシワ)や凸凹を検出。

特長特性・データ

特長

斜光照射を実現

LNDGシリーズは、従来のラインセンサ用照明では検出が困難だった、紙や不織布などの光を拡散するワークにおける、流れ方向のシワや凹凸の検出が可能です。

斜光照射のイメージ

その他の特長

ファンレス（自然空冷）　
エラー検知もサポート
発光面長さは300～3,000 mmまで（100mm単位で製作可能）

エラー検知は推奨電源PSCCシリーズに搭載された機能です。

緩やかな縦シワや凹凸も検出可能

撮像サンプル

用途例

紙ラベルシールの縦シワ検査

構成例

独自の光学設計で斜光照射を実現。光を拡散するワークにおける、流れ方向の縦シワや凹凸の検出に最適なラインセンサ用照明

LNDGシリーズ

ワークの幅より長いサイズをお選びください。

LNDGシリーズは、“縦シワや凹凸”を検出するために、斜め方向に照射を行います。照明選定の際は、検査対象となるワークの幅より、200mm以上長いサイズをお選びください。また、十分な照度が得られるよう、照射距離は50mmをお勧めします。

特性・データ

データ（代表例：LNDG-500SW-LA）

掲載しているデータは参考用です。製品の品質を保証するものではありません。

相対放射照度分布

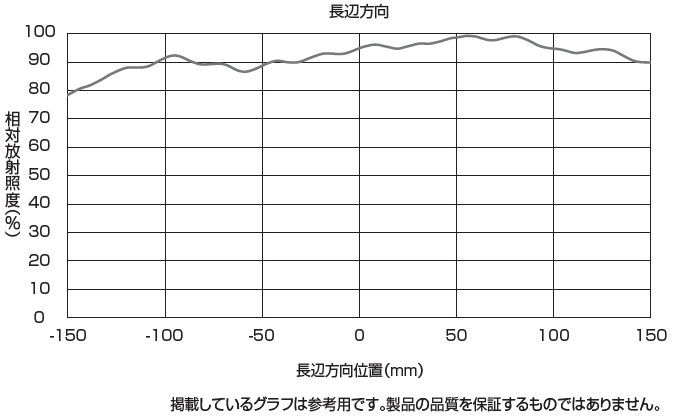

長辺方向グラフ-相対放射照度分布(LNDG-500SW-LA)1-掲載しているグラフは参考用です。製品の品質を保証するものではありません。

短辺方向グラフ-相対放射照度分布(LNDG-500SW-LA)-掲載しているグラフは参考用です。製品の品質を保証するものではありません。

照度変化

照度変化グラフ(LNDG-500SW-LA)-調光100％、各照射距離における発光面中心部の実測値（保証値ではありません）。

調光と光出力の相関グラフ

調光と光出力の相関グラフ(LNDG-500SW-LA)-アナログ電源 PSCC-30048(A)を使用した際の実測値（保証値ではありません）。

配光特性

配光特性イメージ(LNDG-500SW-LA)-掲載しているグラフは参考用です。製品の品質を保証するものではありません。

LED特性

分光分布図

分光分布図

ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。
