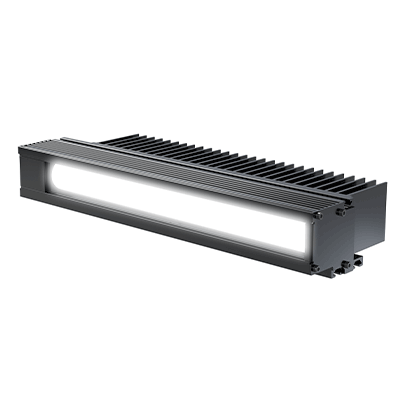

LN2-IS シリーズ

独自の光学設計で両側斜光照射を実現したハイパワーライン照明。
集光型では困難な「ワークの搬送方向に平行なキズ」の検出に有効。

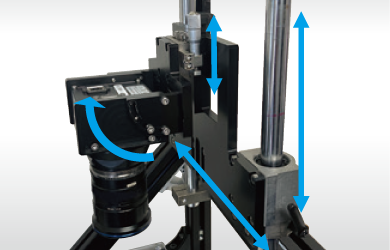

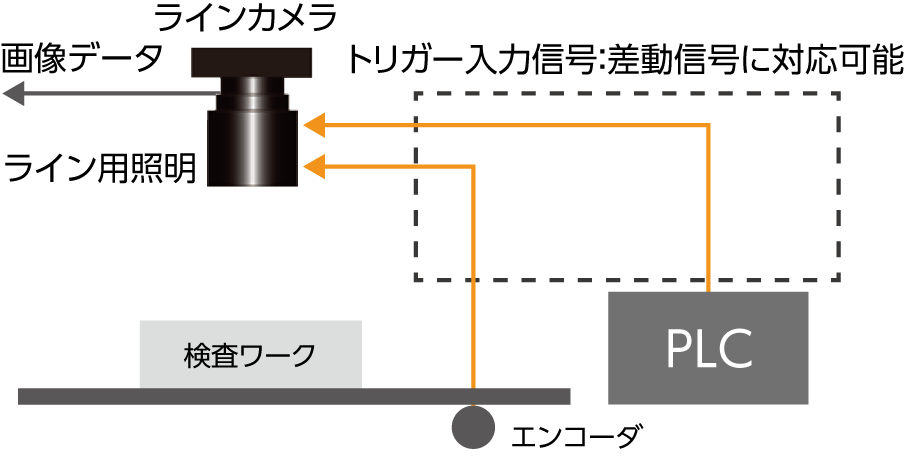

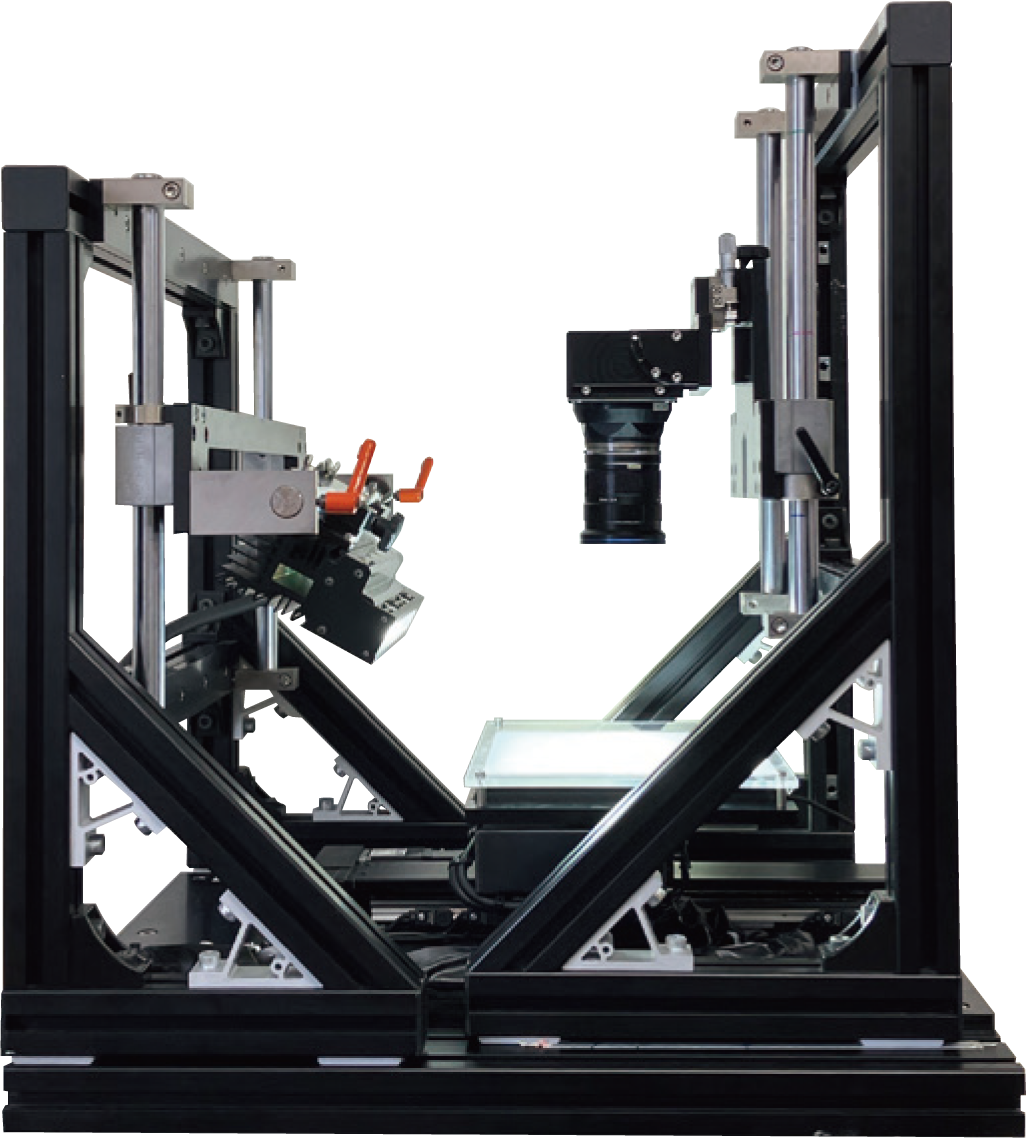

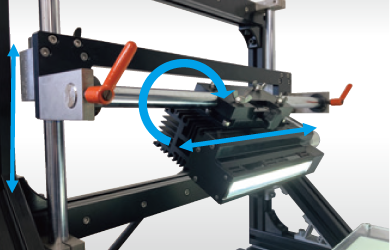

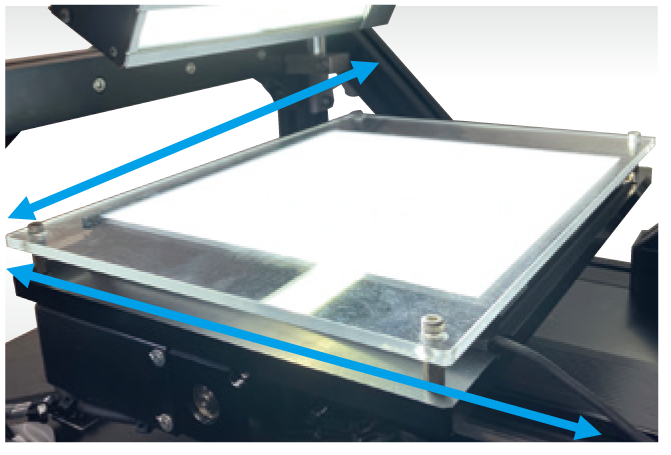

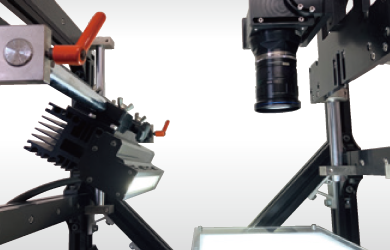

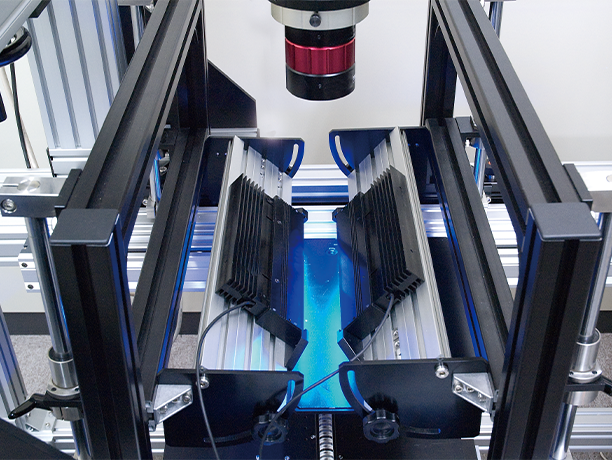

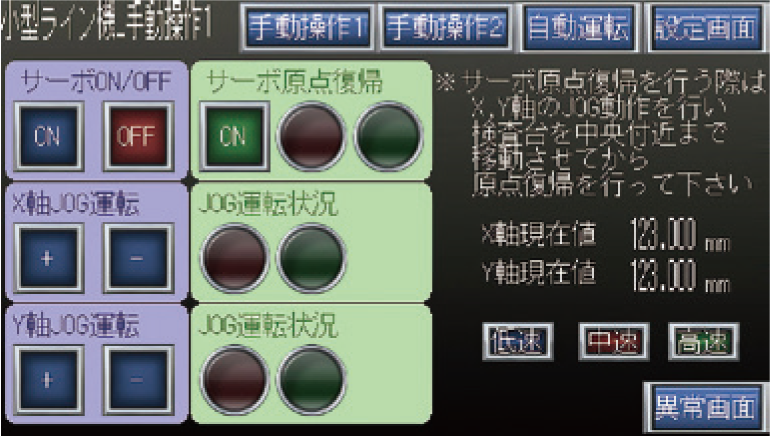

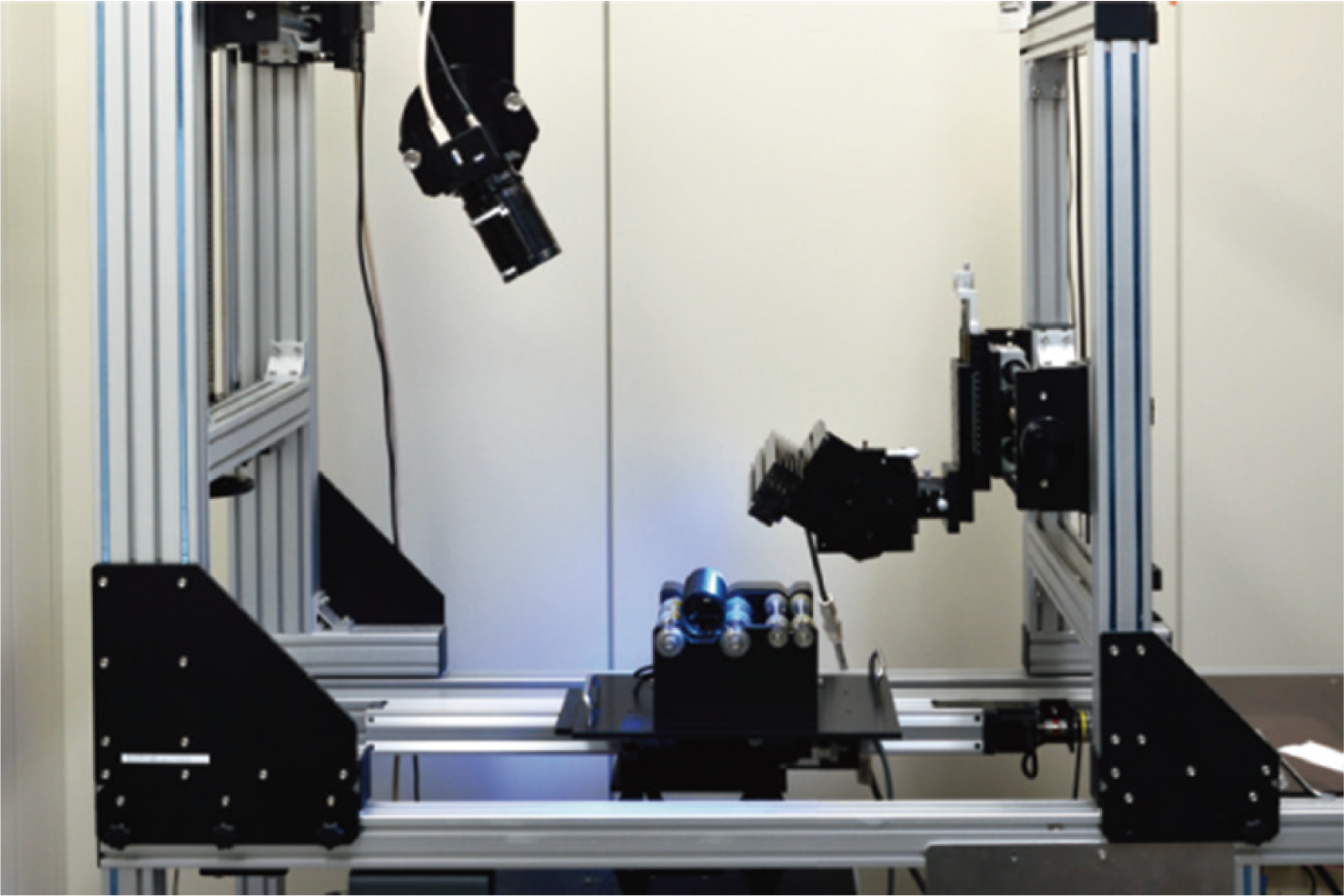

特長特性・データ電源とケーブルの適合例特注例サービス・サポート

特長

LN2-IS

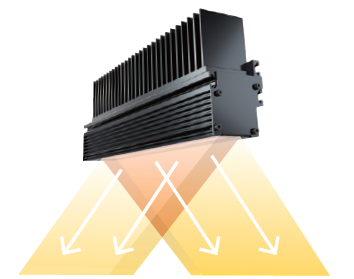

・発光面から交差するように斜め方向に照射

・独自の光学設計で両側斜光照射を実現

・従来の集光型のラインスキャンカメラ用照明では検出が困難な
「ワークの搬送方向に平行なキズ」に有効

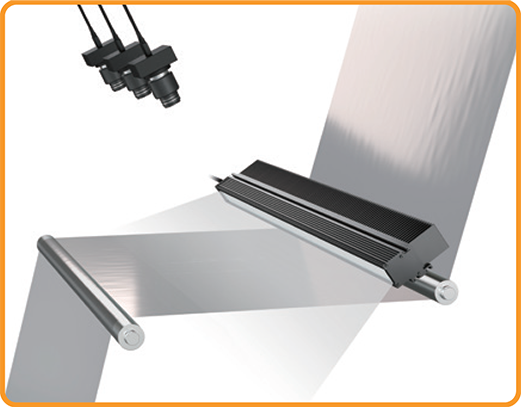

想定アプリケーション

LN2-IS想定アプリケーション

・フィルムシートの搬送方向に平行なキズ

・シワの検査など

幅広いサイズバリエーション

75 mm単位で発光面の長さをご指定いただけます。
用途に応じて75 mmから最大3,000 mmまで対応可能です。

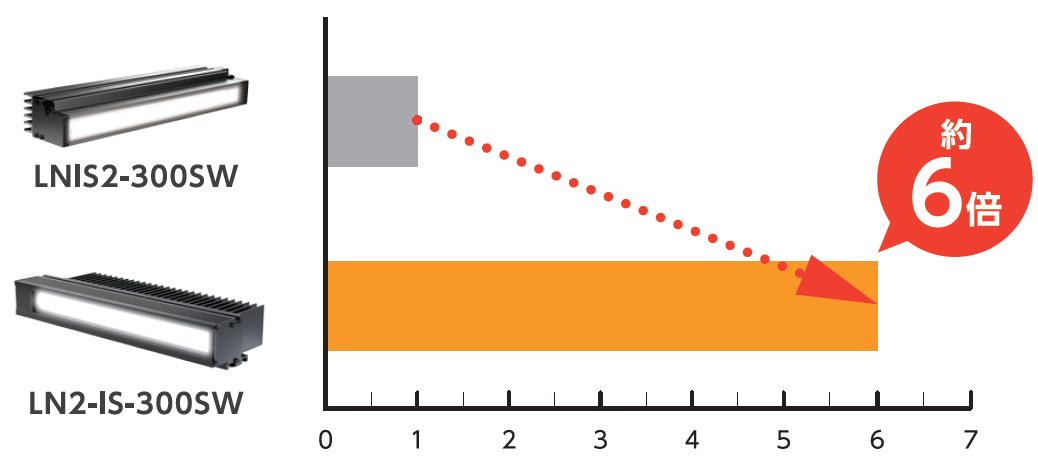

従来製品（両側斜光型）との性能比較

LNIS2と比べて最大6倍の明るさを実現^※

LNIS2と比べて最大6倍の明るさを実現

※ 照射距離50 mmの条件での比較

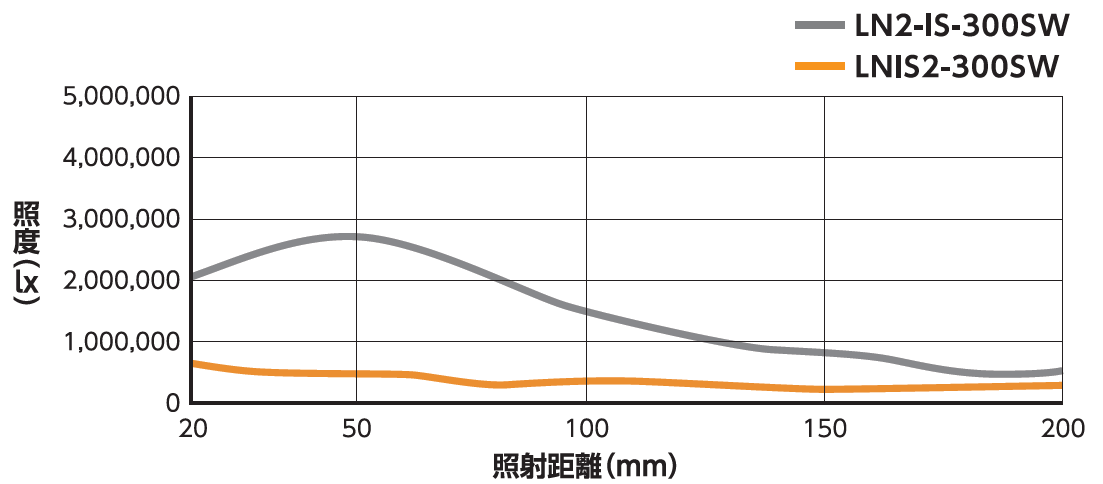

照度変化グラフ

照度変化グラフLN2-IS

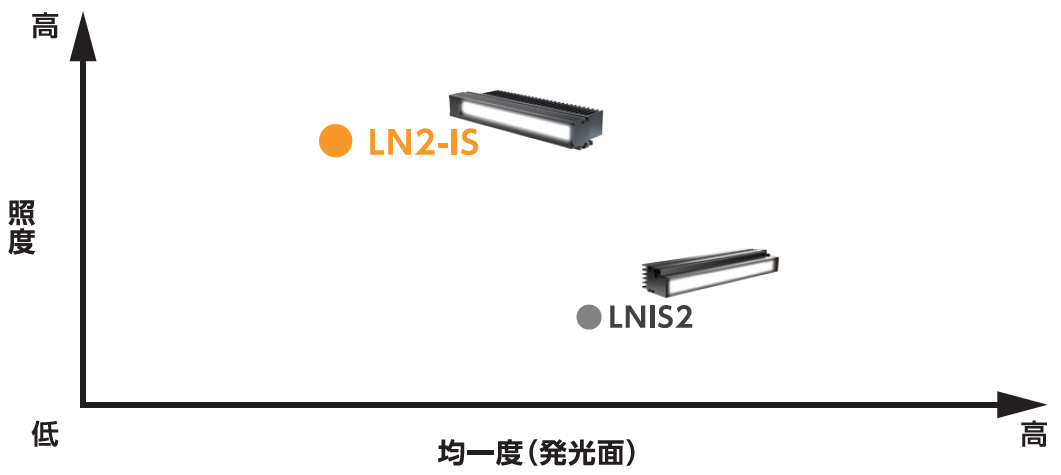

当社ラインスキャンカメラ用照明の製品マップ

当社ラインスキャンカメラ用照明の製品マップLN2-IS

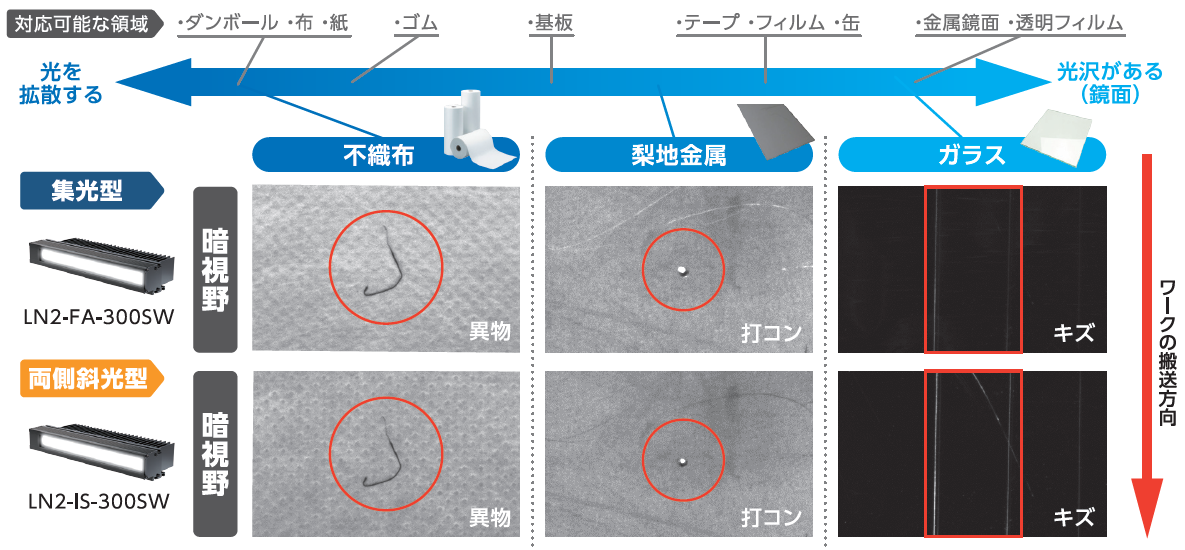

代表的なワークにおける撮像画像の違い

代表的なワークにおける撮像画像の違いLN2-IS

特性・データ

推奨照射範囲について

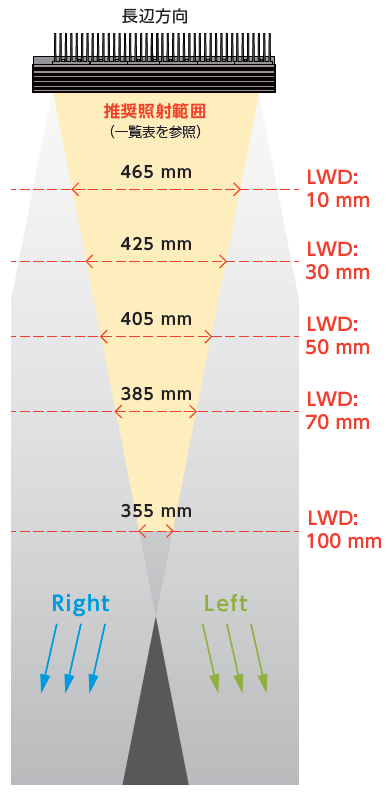

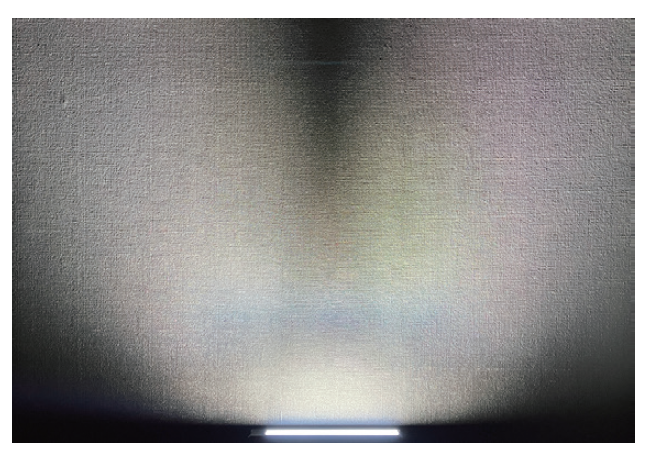

●推奨照射範囲イメージ^※1

推奨照射範囲LN2-IS

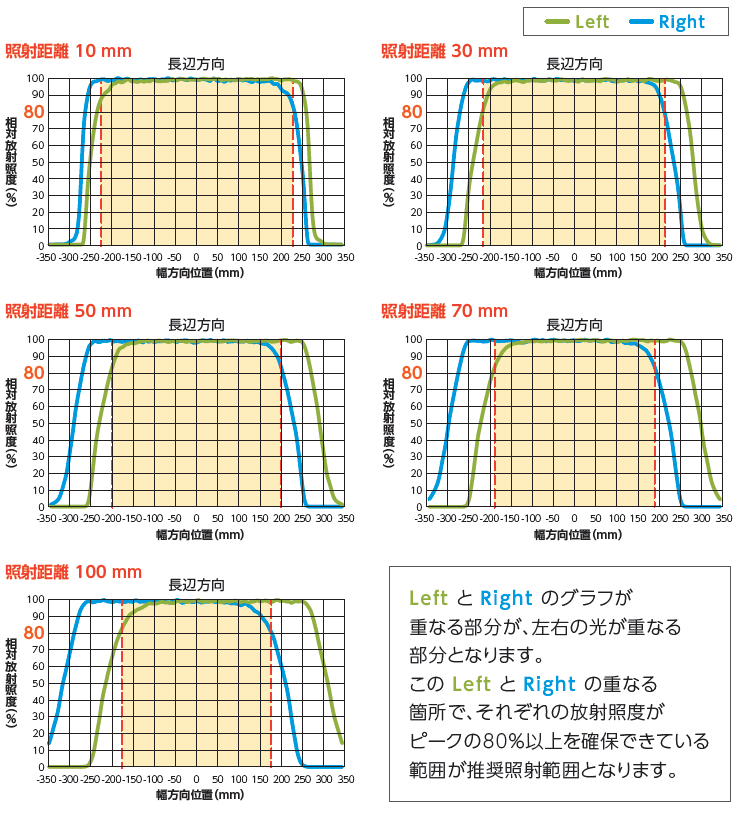

●有効照射範囲グラフ^※2

推奨照射範囲LN2-IS

※1 LN2-IS-525SWの場合。
※2 掲載しているグラフは参考用です。製品の品質を保証するものではありません。

●推奨照射範囲一覧表^※3

(mm)

LWD:照射距離	発光面の長さ
LWD:照射距離	75	150	225	300	375	450	525	600
10	20	90	165	240	315	390	465	540
30		50	125	200	275	350	425	500
50		30	105	180	255	330	405	480
70		10	85	160	235	310	385	460
100			55	130	205	280	355	430

※3 左側と右側それぞれの放射照度が、そのピークに対して80%以上確保できる条件においてのものです。
　ただし、上記はシミュレーションからの想定であり、実際には使用環境に合わせてご検討ください。

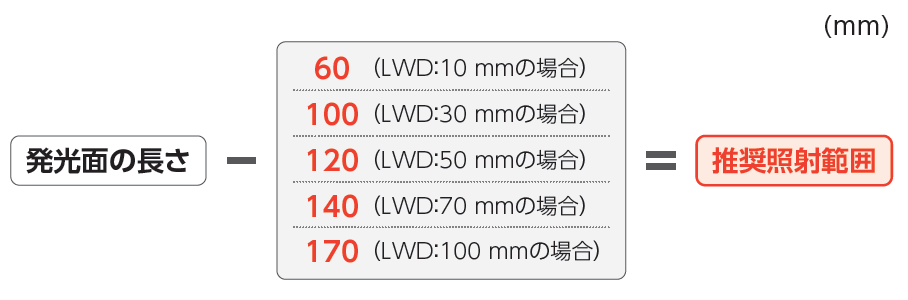

発光面の長さ675 mm以上の製品の推奨照射範囲は、下記計算式で算出ください。^※4

675 mm以上の製品の推奨照射範囲

※4 発光面の長さが75 mmの製品のみ、推奨照射範囲は20 mmとなります。

データ(代表例)

LN2-IS-300SW

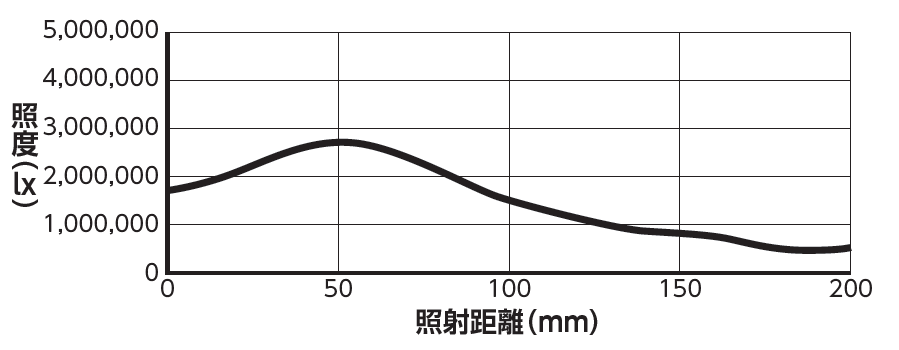

●照度変化グラフ

照度変化グラフLN2-IS-300SW

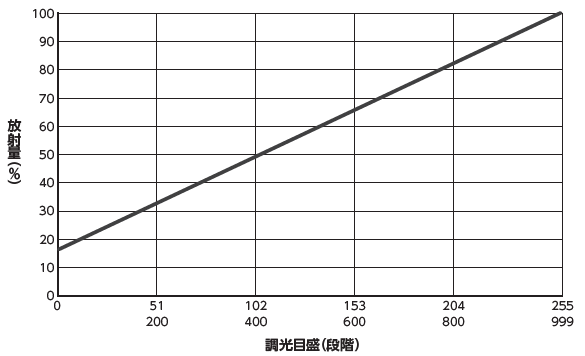

●光出力特性^※

光出力特性(LN2-NE-300SW)

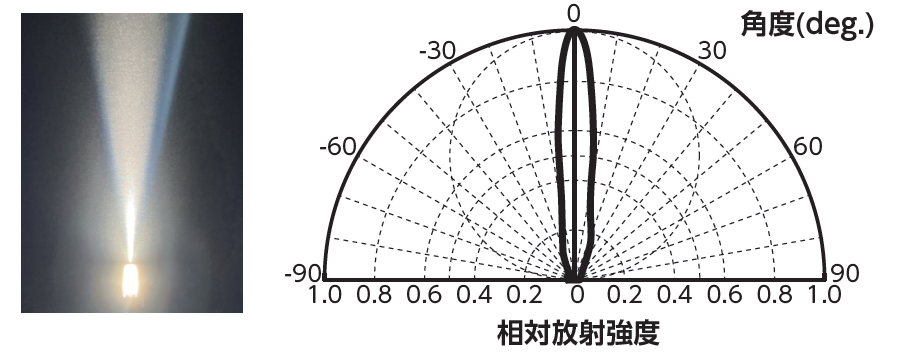

●配光特性

短辺方向

配光特性短辺(LN2-NE-300SW)

長辺方向

配光特性長辺(LN2-NE-300SW)

※ アナログ電源PSCC-30048(A)を使用した際の実測値です。保証値ではありません。

LED特性

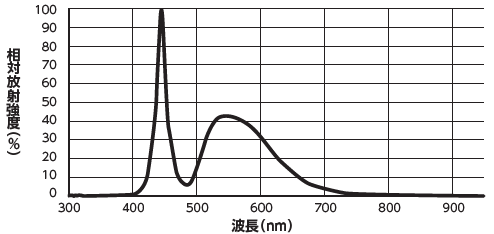

分光分布図

電源とケーブルの適合例

発光面サイズによって適合する電源とケーブルの組み合わせが異なるのでご注意ください。

発光面サイズ	コネクタ（照明回路数）	適合ケーブル	適合電源
75mm～525mm	CH1（1~7）	QCBMシリーズ^※	PSCC-30048(A)^※
600mm～1,125mm	CH1（8～15）	QCBシリーズ	PSCC-60048(A)
1,200mm～1,650mm	CH1（15）	QCBシリーズ	PSCC-60048(A)
1,200mm～1,650mm	CH2（1～7）	QCBMシリーズ^※	PSCC-30048(A)^※
1,725mm～2,250mm	CH1（15） CH2（8～15）	QCBシリーズ × 2本	PSCC-60048(A) × 2台
2,325mm～2,775mm	CH1（15） CH2（15）	QCBシリーズ × 2本	PSCC-60048(A) × 2台
2,325mm～2,775mm	CH3（ 1~7）	QCBMシリーズ^※	PSCC-30048(A)^※
2,850mm～3,000mm	CH1（15） CH2（15） CH3（8～10）	QCBシリーズ × 3本	PSCC-60048(A) × 3台
