LN2-NE / LN2-FA シリーズ

自然空冷で最大照度500万lx^※を実現した
集光型のハイパワーライン照明。
照射距離に応じた2種類をラインアップ。
LN2-NE（照射距離65mm未満タイプ）、LN2-FA（照射距離65mm以上タイプ）

※ LN2-NE-300SWで､照射距離40 mmの条件で使用した場合

特長特性・データ電源とケーブルの適合例特注例サービス・サポート

特長

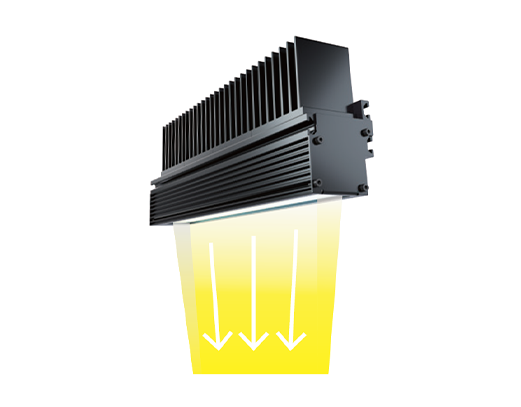

LN2-NE_FA照射構造

・特定の位置に光が集中するように照射

・自然空冷で最大照度500万lx^※を実現

※ LN2-NE-300SWで､照射距離40 mmの条件で使用した場合

想定アプリケーション

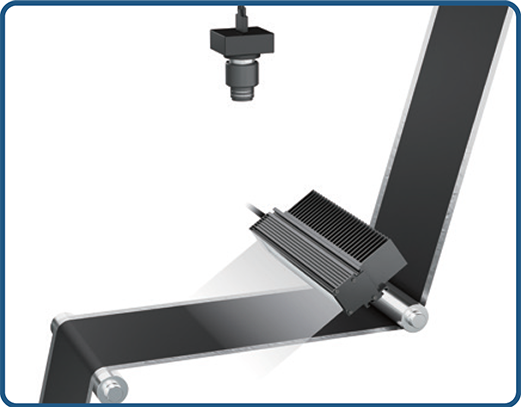

LN2-NE_FA想定アプリケーション

・金属シートの汚れ検査

・ガラスのキズ検査

・電子部品の異物検査など

幅広いサイズバリエーション

75 mm単位で発光面の長さをご指定いただけます。
用途に応じて75 mmから最大3,000 mmまで対応可能です。

従来製品（集光型）との性能比較

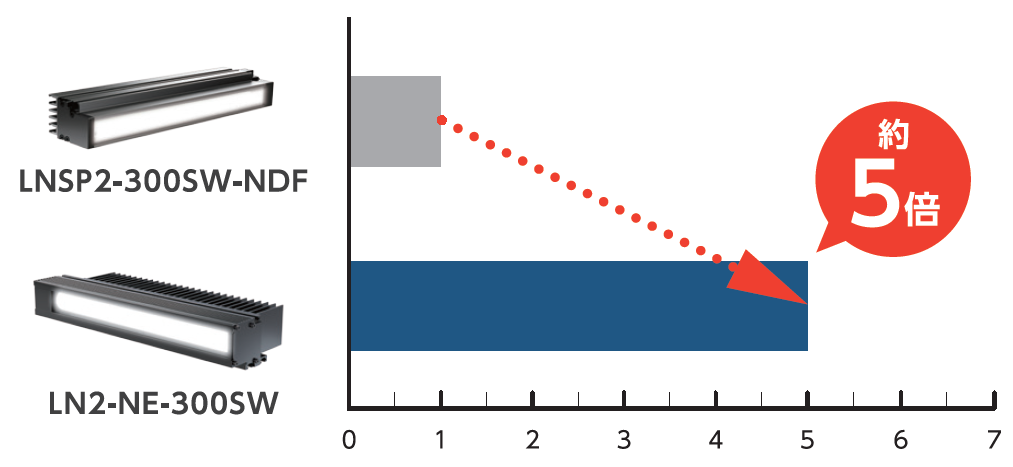

LNSP2と比べて最大5倍の明るさを実現^※

照度比較グラフ（イメージ）LN2-NE-300SW

※ 照射距離50 mmの条件での比較

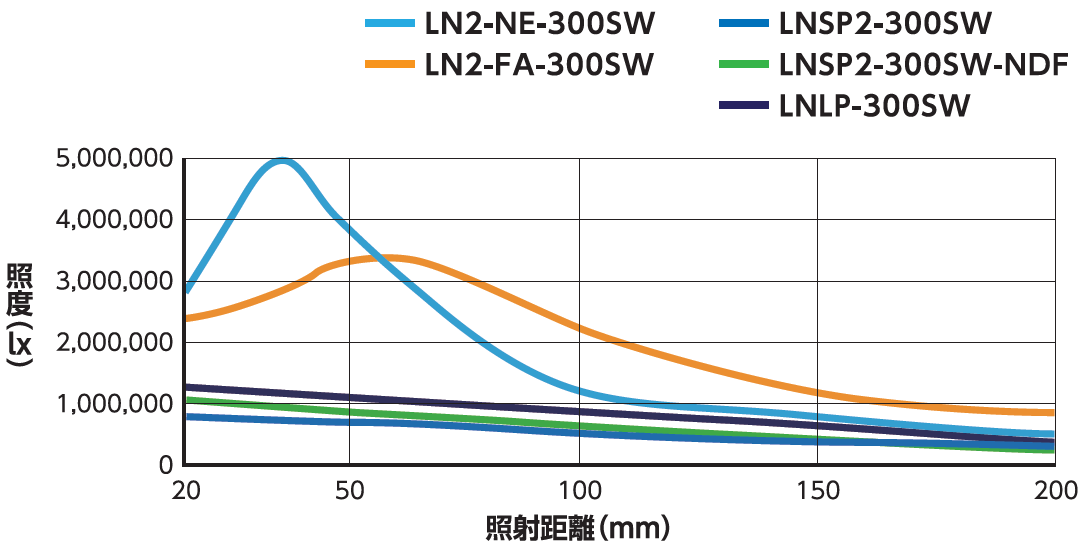

照度変化グラフ

照度変化グラフLN2-NE-300SW

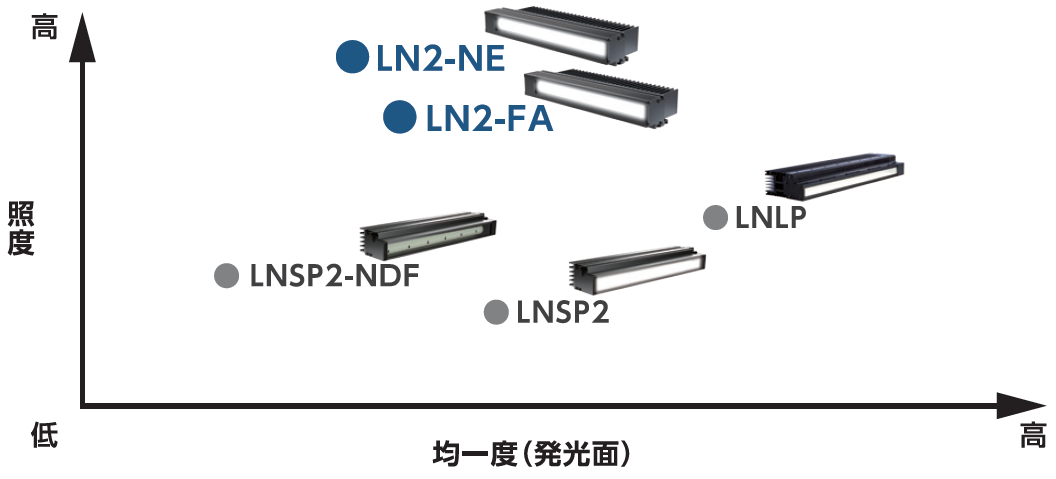

当社ラインスキャンカメラ用照明の製品マップ

当社ラインセンサ用照明の製品マップLN2-NE-300SW

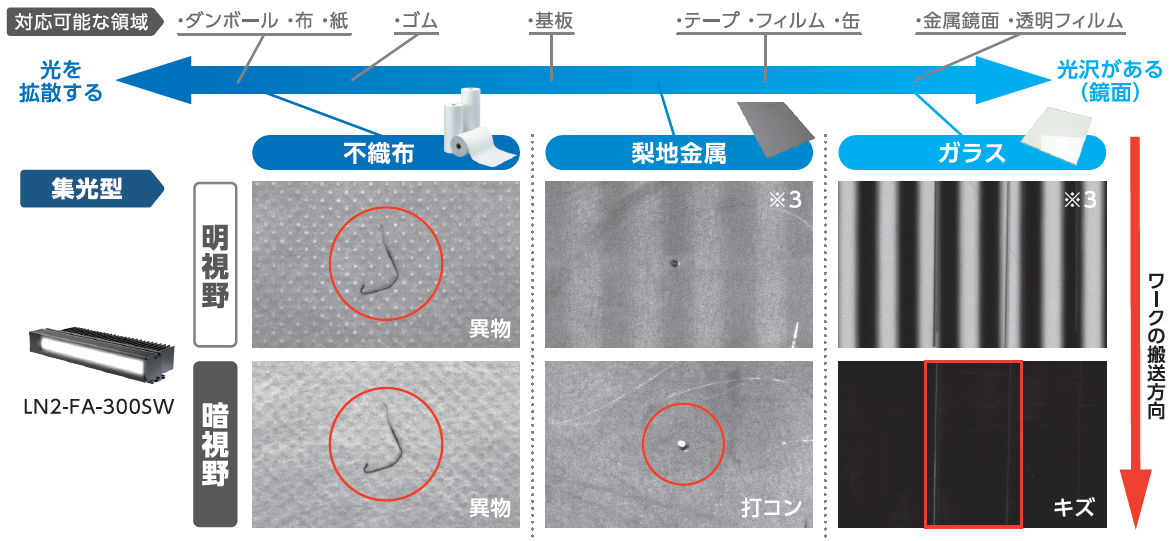

代表的なワークにおける撮像画像の違い

※ 画像の縦線は、LEDの映り込みによるものです。

特性・データ

データ(代表例)

掲載しているデータは参考用です。製品の品質を保証するものではありません。

LN2-NE-300SW（照射距離65mm未満タイプ）

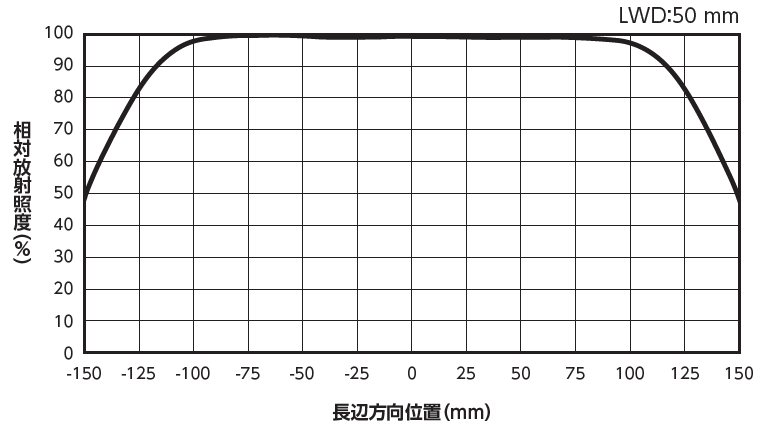

●相対放射照度分布 相対放射照度分布LN2-NE-300SW（照射距離65mm未満タイプ）

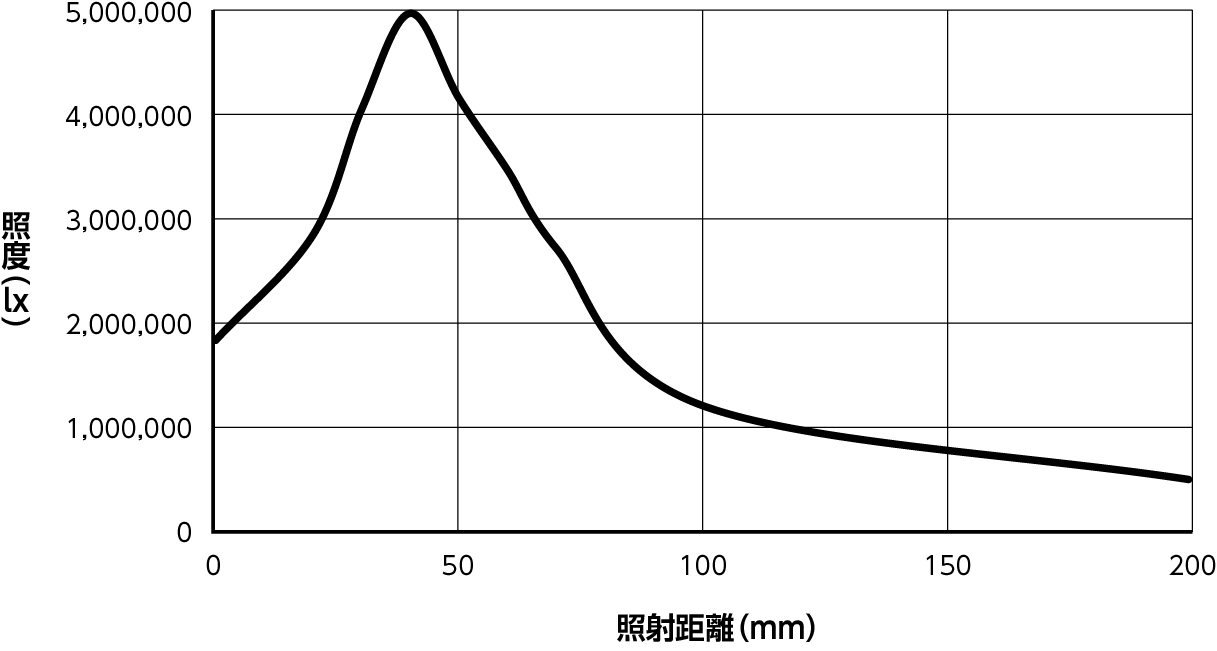

●照度変化グラフ 照度変化グラフLN2-NE-300SW （照射距離65mm未満タイプ）

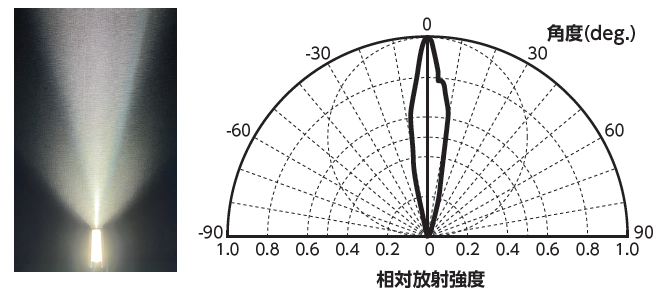

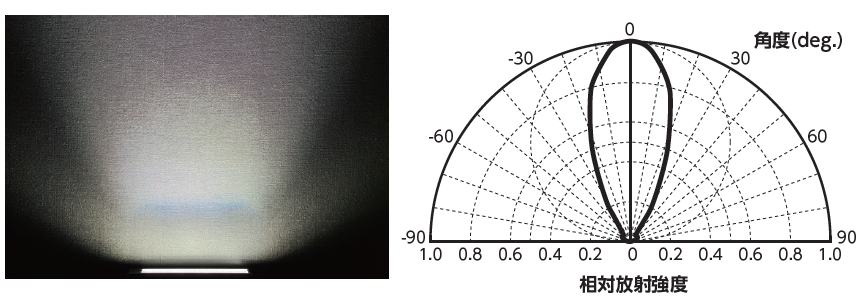

●配光特性

短辺方向

長辺方向

●光出力特性^※

光出力特性(LN2-NE-300SW)

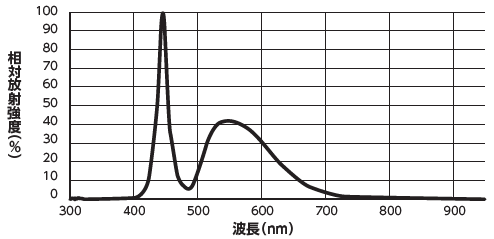

●分光分布図 分光分布図LN2-NE-300SW （照射距離65mm未満タイプ）

※ アナログ電源PSCC-30048(A)を使用した際の実測値です。保証値ではありません。

LN2-FA-300SW（照射距離65mm以上タイプ）

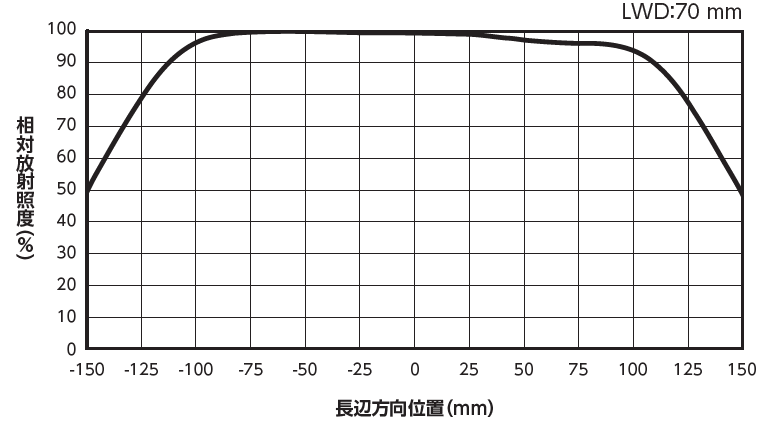

●相対放射照度分布 相対放射照度分布LN2-FA-300SW （照射距離65mm以上タイプ）

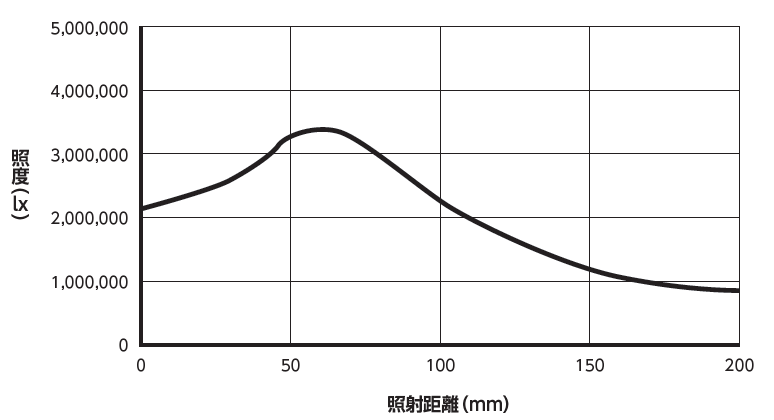

●照度変化グラフ 照度変化グラフLN2-FA-300SW （照射距離65mm以上タイプ）

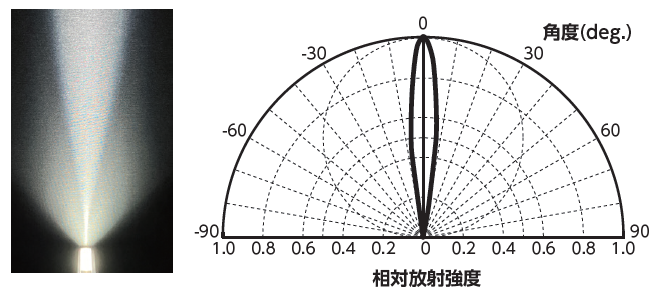

●配光特性

短辺方向

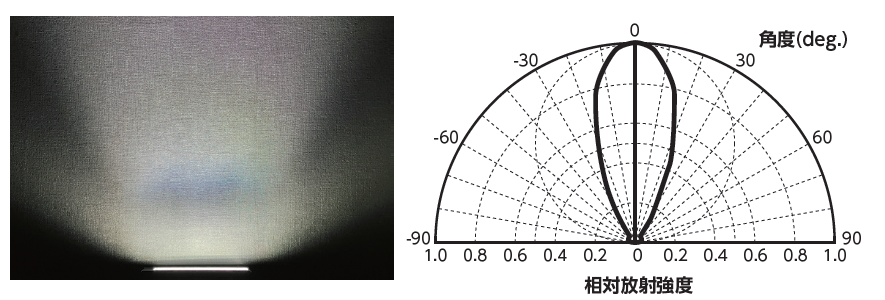

長辺方向

●光出力特性^※

光出力特性(LN2-NE-300SW)

●分光分布図 分校分布図LN2-FA-300SW （照射距離65mm以上タイプ）

※ アナログ電源PSCC-30048(A)を使用した際の実測値です。保証値ではありません。

電源とケーブルの適合例

発光面サイズによって適合する電源とケーブルの組み合わせが異なるのでご注意ください。

発光面サイズ	コネクタ（照明回路数）	適合ケーブル	適合電源
75mm～525mm	CH1（1~7）	QCBMシリーズ^※	PSCC-30048(A)^※
600mm～1,125mm	CH1（8～15）	QCBシリーズ	PSCC-60048(A)
1,200mm～1,650mm	CH1（15）	QCBシリーズ	PSCC-60048(A)
1,200mm～1,650mm	CH2（1～7）	QCBMシリーズ^※	PSCC-30048(A)^※
1,725mm～2,250mm	CH1（15） CH2（8～15）	QCBシリーズ × 2本	PSCC-60048(A) × 2台
2,325mm～2,775mm	CH1（15） CH2（15）	QCBシリーズ × 2本	PSCC-60048(A) × 2台
2,325mm～2,775mm	CH3（ 1~7）	QCBMシリーズ^※	PSCC-30048(A)^※
2,850mm～3,000mm	CH1（15） CH2（15） CH3（8～10）	QCBシリーズ × 3本	PSCC-60048(A) × 3台
