全方位死角なし！？曲面光沢物にピッタリな検査法
（2026年9月）
検査対象物が曲面や球面で光沢のある物体の場合、検査しようにも光を均一に照射できず、苦労することが多いです。今回はそんな厄介な特徴を持つワークに対して、非常に有効な検査方法をご紹介します。
登場人物
- ライティングコンサルタント Aくん・・・・数多くの難案件をライティング技術で解決に導くコンサルタント
- 営業マン Bくん・・・元気とやる気だけが取り柄のシーシーエスのムードメーカー的営業マン
- T課長・・・・・・樹脂成型品メーカーの検査ラインの新規設備の立ち上げをおこなう担当者
今日はお客様が午後にご来社される予定です。
「お？コンビニでお昼買ってきたのか？ しかし、いっぱい買い込んだなぁ。」
営業マン Bくん
「おう、この時期しか食べられないお月見グルメが盛りだくさんだからな！
月見バーガーに月見ハンバーグ丼だろ、あと月見カスタードプリンタルトに…。」
Aくん
「昼から飛ばし過ぎだぞ。 お腹痛くなっても知らないぞ～！」
ピンポーン！！
Aくん
「あ、ほら、お客様いらっしゃったぞ！ ハンバーグの上にプリンタルトのせて食べてしまえ！」
「んぐんぐ…。
ようこそT課長！お待ちしてました。さあ、こちらの実験室へどうぞ！」
T課長
「おお！Bくん、しばらく見ないうちに満月みたいに大きくなったね～。」
営業マン Bくん
「そりゃ、もちろん、お月見シーズンですから、これくらいは当然ですよ！」
Aくん
「理由がまったく意味不明だけどな。
ところで、T課長、今日はどんなお困りごとでしょうか？」
T課長
「実は、いつもの成型品とはちょっと違った形状のキャップを作ることになってね。
これなんだけど...。」
営業マン Bくん
「わぁ、ピカピカのゆでタマゴみたいですね～。」
T課長
「そうなんだよ。化粧品ボトルのキャップで、この表面に付着する汚れを見たいんだけど
変な形だから全面観察を頑張っても、どうもうまくいかなくてね。」
Aくん
「確かにここまで曲面形状がキツイと全面カバーするのは結構難しそうですね。」
営業マン Bくん
「そういえば先日、貸出機でご評価されてましたよね。」
T課長
「いろいろ借りて試してみたんだけど、フラットドームだと全面カバーできなくて、
通常のドームだとカメラの覗き穴が薄く映り込んでしまってね。」
営業マン Bくん
「もうこれは、キャップの形状を、カクカクしたやつにしましょう！」
Aくん
「こらこら、元も子もない提案をするんじゃない！
まだ比較的、照明やカメラの構成は自由に検討できるんでしたよね？」
T課長
「コンベア搬送ということだけ決まってるけど、
これから組む新規ラインだから比較的自由度は高いよ。」
Aくん
「それは良かったです！ それであれば、こちらのドーム照明を試してみませんか？」
T課長
「あれ？これは先日お借りして試したドーム照明かな。
ん？まてよ？カメラの覗き穴がない！」
Aくん
「よく見ていただくと非常に小さな穴が開いているんです。」
T課長
「え？こんな小さな穴から中を観察することができるの？？」
Aくん
「そうなんです。ちょっと特殊なレンズを用いることになるんですが、一度組んでみますね。」
ゴソゴソゴソゴソ...。
Aくん
「お待たせしました。どうぞご覧ください！」
「おおお！ホントにドームを通してワークが見えている！
しかも覗き穴の影響も気にならないし、均一で広範囲に照射できてる！！これは一体！？」
Aくん
「このドーム照明は、レンズ先端の径が非常に小さなピンホールレンズに合わせて設計した照明なんです。
覗き穴が非常に小さいので、今回の汚れ検査のように、
比較的粗い分解能でも観察できる欠点であればカメラ覗き穴の影響を受けずに観察が可能です。」
T課長
「まさか、そんな使い方ができるなんて、驚いたよ。」
Aくん

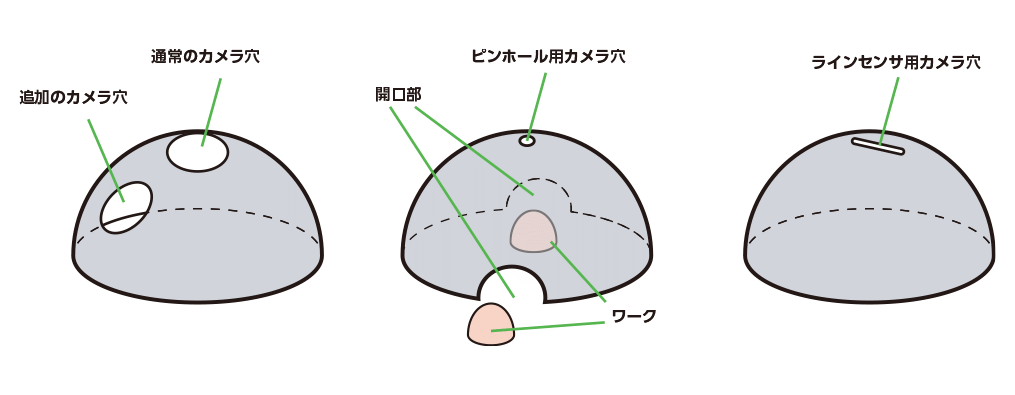

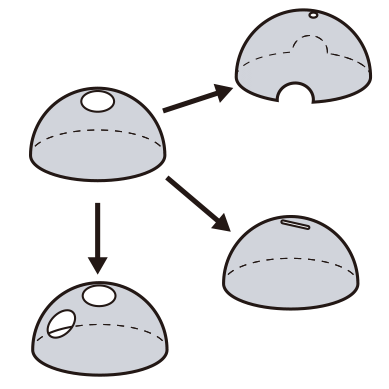

「はい。ドーム照明の拡散ドーム部分は比較的自由度高く、穴開け加工もしやすいので、
上面だけでなく側面にも同様の穴を開けたり、ワークに完全に被せるような配置で
入口と出口に開口部を設けたり、
ラインセンサカメラ用に細長い線状の穴を開けたり、かなり応用がききます。」
「なるほど～。これはいい。
光沢があって曲面がある、そんなワークを検査するにはもってこいだね！」
Aくん
「はい。ただし、周りをドーム照明で完全に囲っても、ワークの背面には照明設置できませんので、
下方からの光も欲しい場合はベルトコンベアの色を白色にしていただければ、
それが二次光源となるのでバッチリです。」
T課長
「いや～。ドーム照明って昔からあったけど、
まさかこんなに自由度高く使える照明だとは思わなかったよ。
今度また同じような形状のワークが出てきた時も検討させてもらうよ。」
Aくん
「ぜひ、よろしくお願い致します。
ドーム照明はサイズや波長もバリエーション豊富に揃えてますので。」
T課長
「あれ？ ところでBくんは、部屋の隅で大きなドーム照明持って何やってるんだろう？」
営業マン Bくん
「さあ、T課長どうぞご覧ください！
この黄色のフルカラードーム越しに輝く満月のような私の顔を！」
Aくん
「うわぁ～！やめてくれ！ そんなお月見なんか、誰もやりたがらないわ～っ！」
■シーシーエスのカスタム対応
通常の照明・カメラ・レンズでは検出できない欠陥でも、特殊なカメラと、特注照明を使うことで検出できる場合があります。
シーシーエスでは、年間1,500m件以上の特注品製作実績がございます。お客様の検査環境やアプリケーションに応じて、蓄積した光学技術に基づいて設計された、さまざまなカスタム製品をご提供いたします。ぜひご相談ください。
