LDR2シリーズ

フレキシブル基板の採用により、任意の角度を創造。
高密度に実装されたLEDから、中心部に向けて直射光を集中するように照射。

製品に関するお問い合わせ

営業所 京都本社・西部営業所 075-415-8277
東京営業所 03-5791-3701
名古屋営業所 052-541-6550
仙台営業所 022-224-9101
テスティングルーム 札幌(北海道) 022-224-9101
横浜(神奈川) 03-5791-3701
金沢(石川) 052-541-6550
守山(滋賀) 075-415-8277
淀屋橋(大阪) 06-6203-8886
博多(福岡) 075-415-8277
熊本(熊本) 075-415-8277

特長

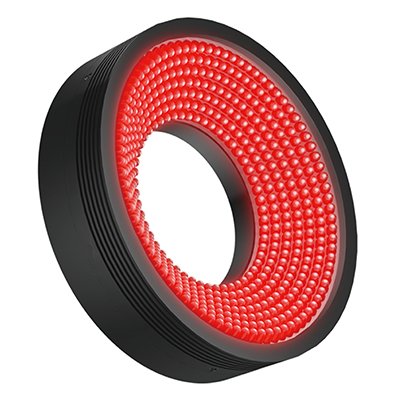

スタンダードなリング照明

フレキシブル基板を用いることにより、リング照明に求められる機能を実現。ワークに対して角度をつけた照射が可能で、ワーク全体に光を照射する事ができます。これにより、ワークの僅かな位置ズレや傾きを吸収し、安定した撮像を可能にしました。

フレキシブル基板

LEDの温度上昇を大幅に抑えることに成功

基板とアルミ筐体の間に放熱材を密着させることで、LEDから発生する熱を吸収します。これにより、LED劣化の原因である発熱を大幅に抑えることに成功しました。

LDR2-120の断面構造イメージ

構成例

任意形状にフレキシブル基板を曲げ、そこに高密度にLEDを実装。中心部に直射光が集中するように照射。

LDR2-90

特性・データ

データ :相対放射照度グラフ/均一度(代表例)

掲載しているデータは参考用です。製品の品質を保証するものではありません。

LDR2-50RD2

LED特性

分光分布

各波長に最適なレンズフィルターをご用意しております。
レンズフィルターについて詳しくは、 こちらをご参照ください。

指向特性

ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。

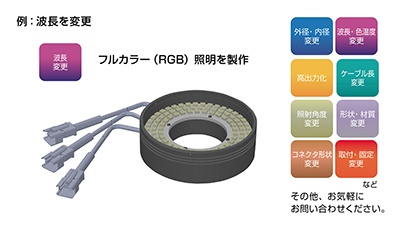

特注例

撮像例

電子部品の電極撮像

内容 外観検査
ワーク 電子部品
提案前 LEDバー照明
提案後 LDR2-32RD2
結果 均一度向上

インテークバルブの文字撮

内容 文字認識
ワーク インテークバルブ(自動車部品)
提案前 LEDリング照明
提案後 LDR2-50RD2
結果 文字を強調

ラインアップ

LDR2-32RD2

  • 標準品

LDR2-32SW2

  • 標準品

LDR2-32BL2

  • 標準品

LDR2-32GR2

  • 標準品

LDR2-42RD2

  • 標準品

LDR2-42SW2

  • 標準品

LDR2-42BL2

  • 標準品

LDR2-42GR2

  • 標準品

LDR2-50RD2

  • 標準品

LDR2-50RD2-WD

  • 標準品

LDR2-50SW2

  • 標準品

LDR2-50BL2

  • 標準品

LDR2-50GR2

  • 標準品

LDR2-70RD2

  • 標準品

LDR2-70RD2-WD

  • 標準品

LDR2-70SW2

  • 標準品

LDR2-70BL2

  • 標準品

LDR2-70GR2

  • 標準品

LDR2-90RD2

  • 標準品

LDR2-90RD2-WD

  • 標準品

LDR2-90SW2

  • 標準品

LDR2-90BL2

  • 標準品

LDR2-90GR2

  • 標準品

LDR2-90-30RD2

  • 標準品

LDR2-90-30SW2

  • 標準品

LDR2-90-30BL2

  • 標準品

LDR2-90-30GR2

  • 標準品

LDR2-120RD2-WD

  • 標準品

LDR2-120SW2

  • 標準品

LDR2-120BL2

  • 標準品

LDR2-120GR2

  • 標準品
