LDL2シリーズ
直線状にLEDが実装された発光部から直射光を照射します。設置の柔軟性にも優れています。
特長
141機種※の豊富なラインアップ
発光面のサイズや発光幅、指向特性、発光色などの組み合わせで、141機種※をラインアップ。
※標準品（従来品と高出力タイプ）の合計機種数
幅広い用途に対応
照射方向や照射角度を自由に調節可能で、広範囲な用途にご使用いただけます。
バー照明は、ワークに合わせて照射方向や照射角度を自由に調節できるため、最適な撮像を可能にします。
明るさアップ！ 豊富なサイズバリエーション！
※掲載しているグラフは参考用です。製品の品質を保証するものではありません。
明るさ比較
標準品ラインアップ概要
ワイドタイプ（型式末尾-WD）も同様です。
従来品 |
型式名 | LED発光色 | 発光面サイズ |
|---|---|---|---|
| LDL2-33X8RD/SW/BL/GR/IR850 | 赤/白/青/緑/赤外 | 33X8 mm | |
| LDL2-41X16RD/SW/BL/GR | 赤/白/青/緑 | 41X16 mm | |
| LDL2-80X16RD/SW/BL/GR | 80X16 mm | ||
| LDL2-119X16RD/SW/BL/GR | 119X16 mm | ||
| LDL2-74X30RD/SW/BL/GR | 赤/白/青/緑 | 74X30 mm | |
| LDL2-146X30RD/SW/BL/GR | 赤/白/青/緑 | 146X30 mm | |
| LDL2-218X30RD/SW/BL/GR | 218X30 mm | ||
| LDL2-266X30RD/SW/BL/GR | 266X30 mm | ||
高出力タイプ
|
型式名 | LED発光色 | 発光面サイズ |
| LDL2-19X4RD2/SW2(A)/BL2 | 赤/白/青 | 19X4 mm | |
| LDL2-33X8RD2/SW2(A)/BL2 | 33X8 mm | ||
LDL2-41X16RD2/SW2(A)/BL2 |
41X16 mm | ||
| LDL2-80X16RD2/SW2(A)/BL2 | 80X16 mm | ||
| LDL2-119X16RD2/SW2(A)/BL2 | 119X16 mm | ||
| LDL2-158X16RD2/SW2(A)/BL2 | 158X16 mm | ||
| LDL2-26X30RD2/SW2(A)/BL2 | 26X30 mm | ||
| LDL2-50X30RD2/SW2(A)/BL2 | 50X30 mm | ||
| LDL2-74X30RD2/SW2(A)/BL2 | 74X30 mm | ||
| LDL2-98X30RD2/SW2(A)/BL2 | 98X30 mm | ||
| LDL2-122X30RD2/SW2(A)/BL2 | 122X30 mm | ||
| LDL2-146X30RD2/SW2(A)/BL2 | 146X30 mm | ||
| LDL2-218X30RD2/SW2(A)/BL2 | 218X30 mm | ||
| LDL2-266X30RD2/SW2(A)/BL2 | 266X30 mm |
型式名について
| 従来品 | 高出力タイプ |
|---|---|
| （例） LDL2-41X16SW LDL2-41X16SW-WD |
（例） LDL2-41X16SW2(A) LDL2-41X16SW2(A)-WD |
従来品と高出力タイプでは消費電力が違います。
ご利用の際には、消費電力の総量が電源の出力電力内であることをご確認ください。
オプション品は従来品と共通です。
新しく追加したサイズのオプション品に関しては、
それぞれのオプション品のラインアップをご参照ください。
表面実装型LEDを採用したバー照明
表面実装型LEDを採用したバー照明です。
狭い範囲を集中照射するナロータイプと、
広範囲に照射するワイドタイプ（-WD）をご用意いたしました。
ナロータイプとワイドタイプの指向特性が選択可能
発光面の拡大写真
発光面の拡大写真
構成例
LEDの前面に配置したオリジナルレンズにより、指向性の狭い光を実現。
自由な角度から直接光を照射。
LDL2-74X30
特性・データ

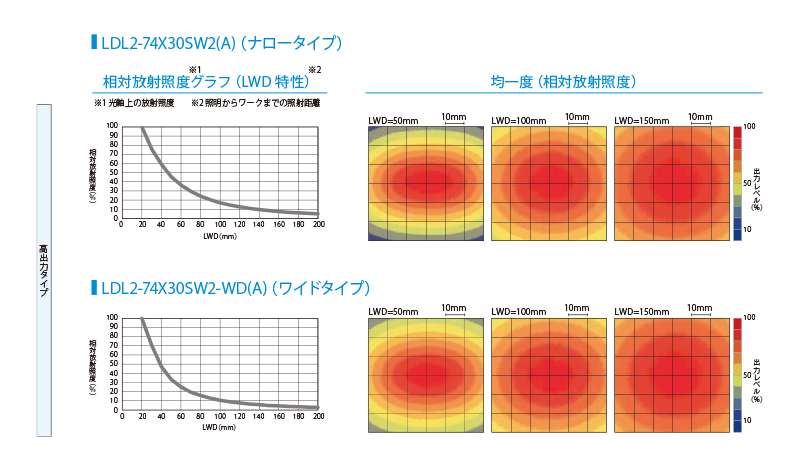

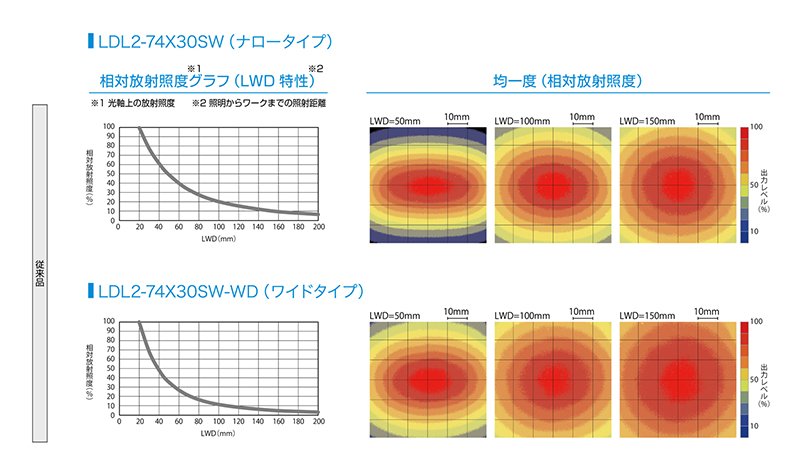

データ ：相対放射照度グラフ／均一度（代表例）
※掲載しているデータは参考用です。製品の品質を保証するものではありません。

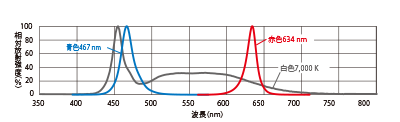

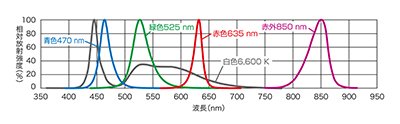

LED特性

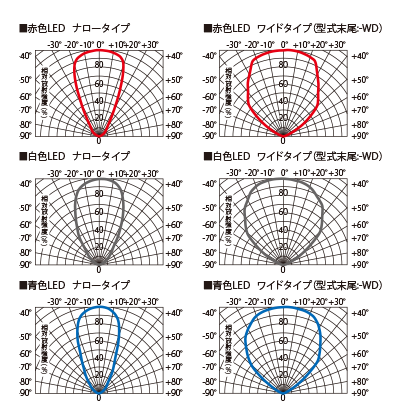

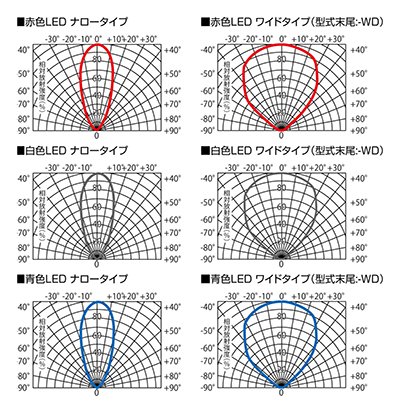

配光特性
従来品
高出力タイプ
掲載データは参考用です。製品の品質を保証するものではありません。
特注例
撮像例
金属板（ヘアライン加工）のキズ撮像
| 内容 | 外観検査 |
|---|---|
| ワーク | アルミニウム板（ヘアライン加工） |
| 提案前 | LEDバー照明 |
| 提案後 | LDL2-74X30RD 最適な照射角度と照射方向を提案 |
| 結 果 | 傷のみを抽出 |

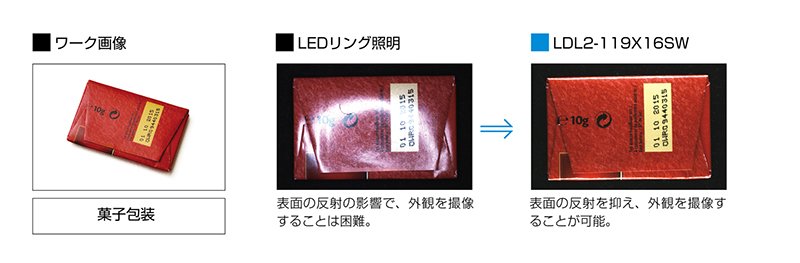

菓子包装の外観撮像
プラスチック表面の刻印文字撮像
コネクタピンの外観撮像
タイルの表面・外観撮像
白色照明の型式変更について
LDL2シリーズの白色照明は使用しているLEDの変更に伴い型式名を変更しました。
適用機種
LDL2シリーズ 白色照明 全機種
例：LDL2-19X4SW2 → LDL2-19X4SW2(A)
機能・性能への影響
相関色温度が低く（黄色っぽく）なります。
詳しくは、担当営業までお問い合わせください。
