MFUシリーズ

独自の光学設計で、光の回り込みを抑えた精度の高い外観撮像が可能です。
高い精度が必要な、寸法計測、キズ・シワ検査に適しています。

旧製品と同じ12Vタイプと、新たに24Vタイプと、
光源をスポット照明にできるバックライトユニット(KT-MFU)をラインアップ。

特長 KT-MFUシリーズ撮像例

特長

高い精度が必要な、寸法測定、キズ・シワ検査に適した光を照射

独自の光学設計で、光の回り込みを抑えた精度の高い撮像が可能です。
使用する撮像側レンズに合わせて集光の調整ができます。

撮像例：歯間ブラシの外観検査

■通常の照明

■フラット照明（高輝度タイプ）
　TH2-27X27BL
■フラット照明（高指向性タイプ）
　TH2-27X27BL-PM
■MFUシリーズ
　MFU-34X30BL2

フラット照明は光の回り込みがあるため、シルエットがあいまいな撮像になりますが、
MFUシリーズは光の回り込みを抑えて、シルエットを強調した撮像が可能です。

12V・24Vタイプをご用意

旧製品と同じ12Vタイプと、新たに24Vタイプをご用意。
24Vタイプを使用することで、当社24V照明と併用して使用する場合に、電源1台で対応可能になりました。

■旧製品

24V照明と併用する場合、
12Vと24Vのそれぞれに対応した電源が必要
■リニューアル品

24Vタイプを使用することで、
併用時でも1台の電源で対応可能

構成例（MFU-34X30BL2）

KT-MFUシリーズ

スポット照明HLVシリーズと組み合わせて使用できるバックライトユニットです。
MFUシリーズよりも高出力の照射が可能です。

適合照明：
HLV3-22RD-1C・HLV3-22SW-1C・HLV3-22BL-1C・HLV3-22GR-1C、
HLV3-22RD-2C・HLV3-22SW-2C・HLV3-22BL-2C・HLV3-22GR-2C、
HLV3-22RD-4C・HLV3-22SW-4C・HLV3-22BL-4C・HLV3-22GR-4C

※光源のスポット照明は別売りです。
※HLVシリーズ各機種の推奨電源をご使用ください

撮像例：NDフィルターの汚れ観察

透過しにくいワークでも、短い露光時間で撮像することが可能です。

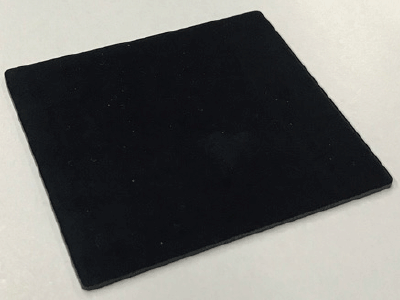

NDフィルター

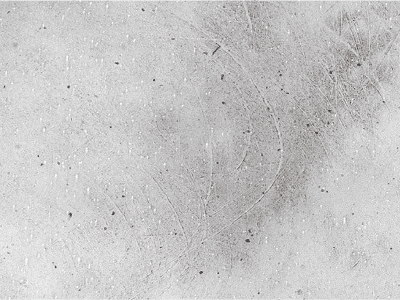

KT-MFU-34X30BL2　光源：HLV3-22BL-4C

【撮像条件】
カメラ：2448 X 2048 3.45 μmモノクロカメラ、露光時間：0.9 ms
レンズ：1倍テレセントリックレンズ、撮像視野：横8mm
分解能：3 μm/画素、WD：110 mm、LWD：115 mm

撮像例

ネジの外観撮像

押しピンの外観撮像

持ち手が透明な樹脂製の押しピンを、拡散光のフラット照明で背面からの照射で見ると、透明部はそのまま透明に見えるが、平行光では入射した照射光が透明な樹脂によって屈折され全面真っ黒になる。

コンデンサの外観・寸法撮像

拡散光のフラット照明で背面からの照射で見ると、コンデンサ本体側面への照射光の回り込みがあるが、平行光照射では回り込みをおさえ、しかも足の太さも均一に撮像している。
