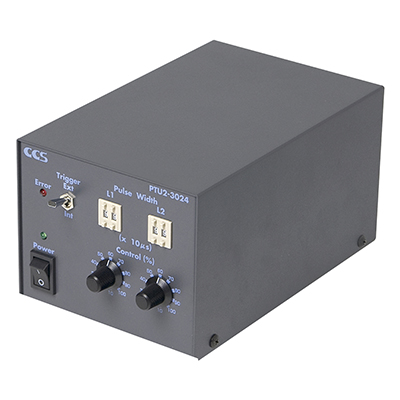

PTU2シリーズ

LED照明をストロボ照明として使用可能。発光パルス幅が10μs単位で、10μs～990μsの間で制御可能。
※ご利用に際しては、接続する照明の消費電力の総量が電源の出力電力内であることをご確認の上ご使用ください。

特長

PSB、PD3/PD2シリーズ電源などのON／OFF制御機能や、STU-3000を使用した場合のストロボ発光時より、数倍明るく発光させることが可能。
2チャネル独立で、各チャネルごとに発光時間を10～990μsに設定可能。

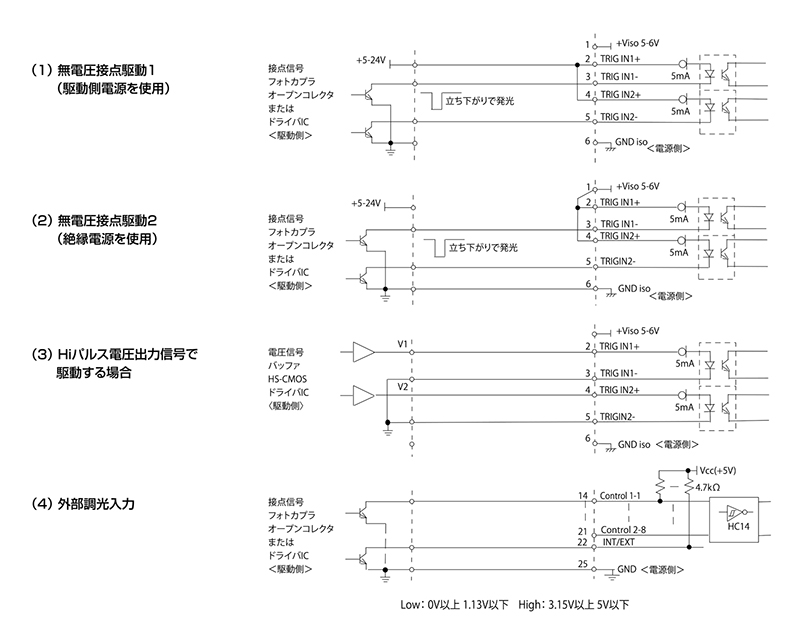

接続例

詳しくは取扱説明書をご覧ください。

過電流保護機能

PTU2電源は照明の消費電流が、下記表の値を超えたときに出力を強制停止します。また、本体正面エラーランプ（赤色）が点滅します。電源を再起動するまで出力停止は解除されません。

型式名	PTU2-3012（A）	PTU2-3024（A）
消費電流	8.5 A peak min	6.0 A peak min

OCP OUTの負荷は、マージンを取るためDC24V 20 mA以下にしてください。

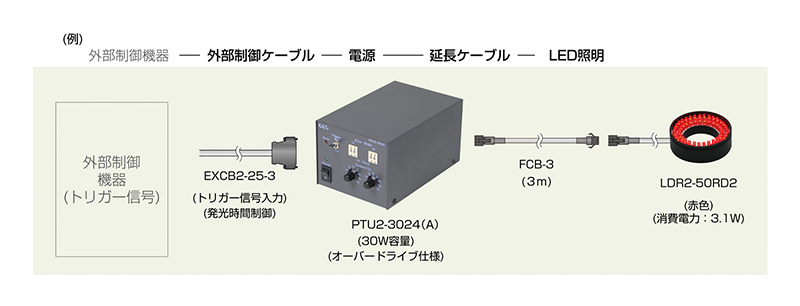

システム構成例
