RB-HLVシリーズ

デジタル電源PD4-Aシリーズに
スポット照明を接続できる専用アダプタ。
電源1台でスポット照明と24V照明との併用が可能。

特長ご注意

特長

■スポット照明専用電源と同等の明るさ

スポット照明専用電源(PJ2シリーズ, PJシリーズ)使用時と同等の明るさで点灯可能です。

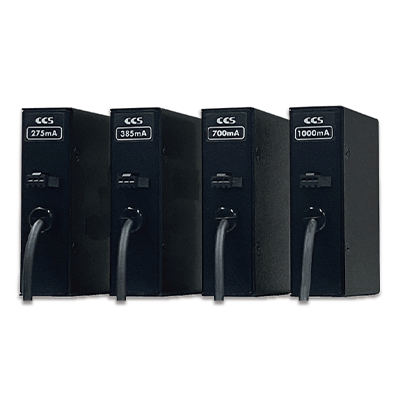

■使用するスポット照明に応じた４種類をラインアップ

PD3シリーズでは対応できなかった定格入力電流が1000 mAのスポット照明にも対応可能な機種をご用意しています。

■外部制御の応答速度を大幅に向上

24V照明と同等の応答速度でスポット照明を使用可能になります。

■コンパクトな筐体

従来のスポット照明用電源よりもコンパクトサイズなため、検査現場を省スペース化します。

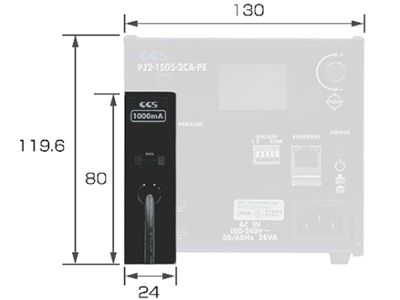

スポット照明専用電源PJ2-1505-2CA-PEとの比較（mm）

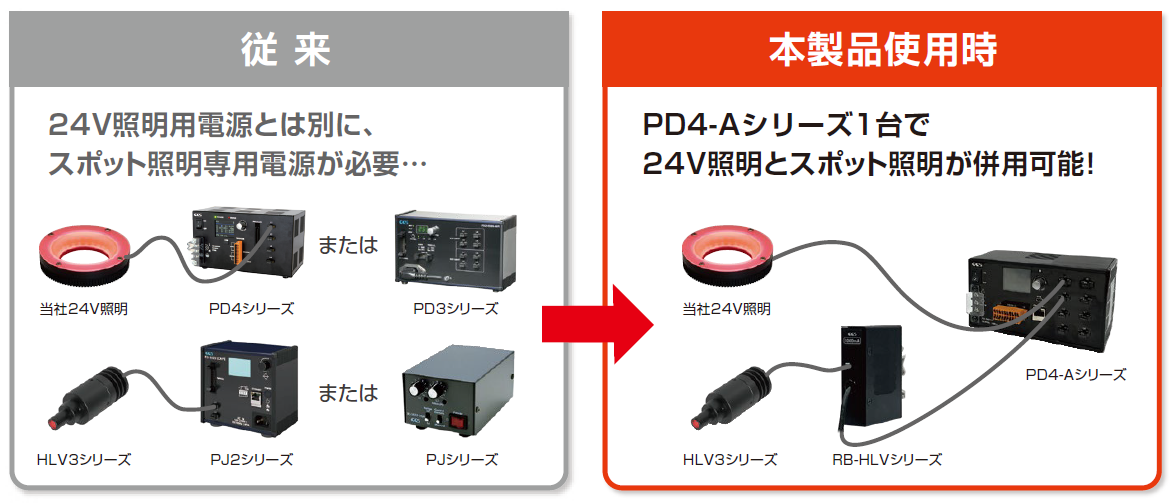

■照明と電源の設定を簡単に

24V入力照明とスポット照明を併用する際に、スポット照明専用電源を別で用意する必要がなくなるため、
照明と電源それぞれの設定工数を削減できます。

本製品は「PD4-Aシリーズ」専用です。他の製品にはご使用いただけません。

ご注意

・本製品は型式によって、接続できる照明に制限があります。下記記載の照明以外は接続できません。

型式	RB-HLV-275	RB-HLV-385	RB-HLV-700	RB-HLV-1000
適合照明^※1	HLV3-14□□（-HU）	HLV3-22□□-1 HLV3-22□□-1Ｃ	HLV3-22□□-2 HLV3-22□□-2-1220 HLV3-22□□-2C HLV-22IR105 HLV-22IR120 HLV-22IR130 HLV-22IR145 HLV-22IR155 HLV-22IR165 HLV2-24UV3-365 HLV2-24VL3-385 HLV2-24VL3-395 HLV2-24VL3-405	HLV3-22□□-4M HLV3-22□□-4S HLV3-22IR860 HLV3-22IR950-SP HLV3-22□□-4C HLV3-22□□-4-NR

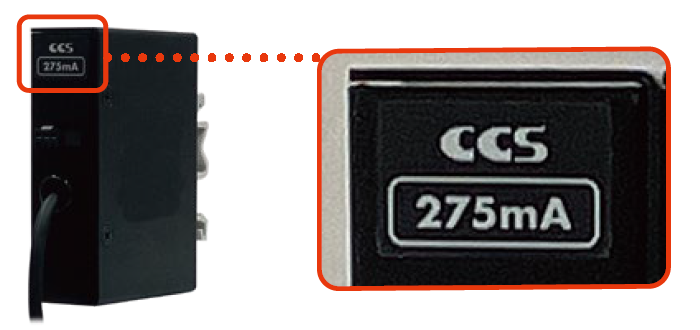

・出力電流は、製品前面の上部にある表示をご確認ください。

・照明側・電源側ともに、分岐ケーブルの使用はできません。

・ PD4-Aシリーズ1台につき、本製品の最大接続台数は4台までです^※2。

※1 型式名の□□には、LED発光色が入ります。（RD：赤色、SW、白色、BL：青色、GR：緑色）
※2 消費電力の合計がPD4-Aシリーズの最大出力を超えない範囲でご使用ください。
