PSCCシリーズ

定電流アナログ電源。
外部制御はイーサネット通信・EIA-485通信・パラレル通信の3方式に対応。

特長システム構成例

特長

大容量の定電流アナログ電源です。300Wと600Wをご用意。
調光値は256段階または1,000段階で設定可能。※パラレル通信時 256段階
照明回路ごとに調光設定が可能。※イーサネットまたはEIA-485通信の場合
外部制御は1台でパラレル、EIA-485、イーサネット通信に対応。
エラー検知機能により、LEDの回路切断やショート（短絡）による玉切れ、
及び照明用空冷ファンの回転不足や停止によるエラーを検知。
納期対応のため、PSCC-60048 (A)の相当品「PSCC-60048‐ALT2」をラインアップに追加。
詳細は当ページ「PSCC-60048-ALT2」タブまたは「 型式ページ」をご確認ください。

接続例

詳しくは取扱説明書をご覧ください。

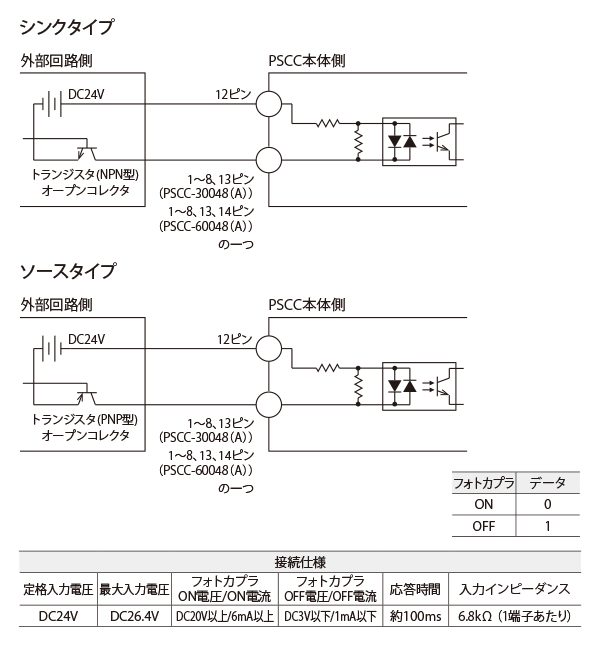

パラレル通信
外部信号接続例

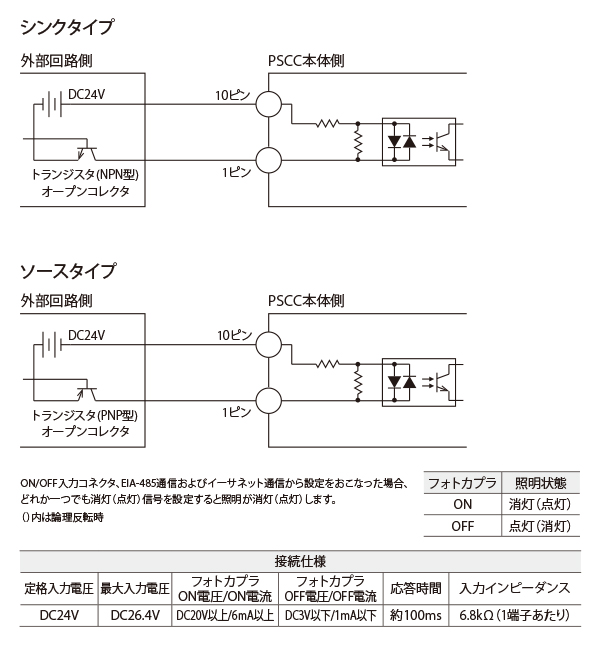

ON/OFF入力
外部信号接続例

動作論理を反転できます。

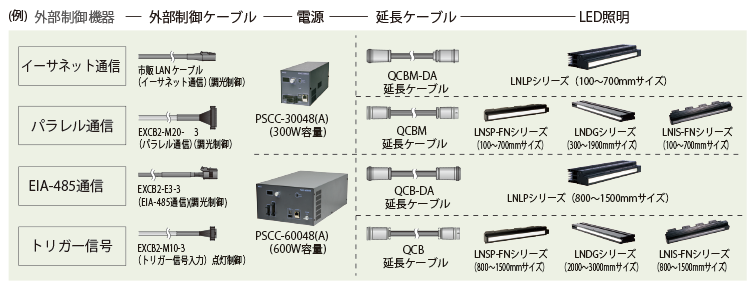

システム構成例

PSCCのシステム構成
