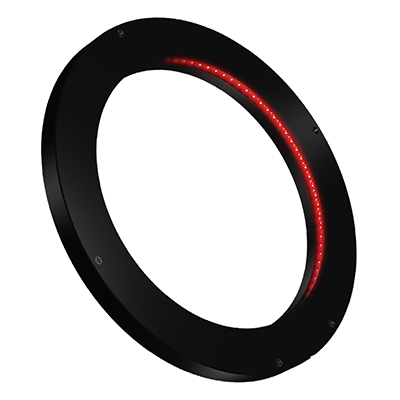

LDR-LA1シリーズ

ライン状の基板にLEDを垂直に実装。LEDが水平方向に向き合う形でリング状に配置した照明。
厚みが10mmの薄型設計。ワークに対して至近距離まで近づけて使用することが可能。

製品に関するお問い合わせ

営業所 京都本社・西部営業所 075-415-8277
東京営業所 03-5791-3701
名古屋営業所 052-541-6550
仙台営業所 022-224-9101
テスティングルーム 本厚木(神奈川) 03-5791-3701
金沢(石川) 052-541-6550
守山(滋賀) 075-415-8277
淀屋橋(大阪) 06-6203-8886
博多(福岡) 075-415-8277

特長

ワークに最も近い距離から照射

LDR2-LAシリーズよりも、ワークに近い距離から照射することが可能です。微細な凹凸やキズ、刻印文字の撮像に最適です。

LDR-206SW2-LA1の撮像例:食品容器の外観撮像

LEDを水平方向に実装

LEDを水平方向に1列実装することで、厚み10mmの薄型を実現しました。ワークに近い距離での設置が可能なため、省スペース化に貢献します。

LDR-146-LA1の断面構造イメージ

構成例

LEDが水平方向に向き合う形でリング状に配置。ワークに対して至近距離まで近づけて使用することが可能。

LDR-146-LA1

特性・データ

データ :相対放射照度グラフ/均一度(代表例)

掲載しているデータは参考用です。製品の品質を保証するものではありません。

LDR-75RD2-LA1

LED特性

分光分布

各波長に最適なレンズフィルターをご用意しております。
レンズフィルターについて詳しくは、こちらをご参照ください。

指向特性

ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。

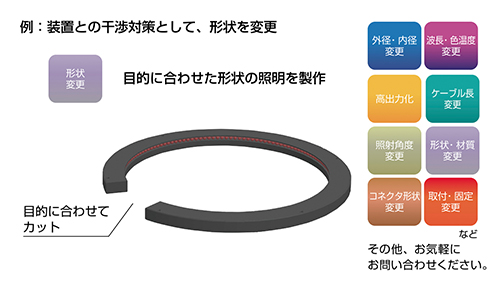

特注例

撮像例

プラスチックケース表面の外観撮像

内容 外観検査
ワーク プラスチックケース
提案前 室内灯
提案後 LDR-146BL2-LA1
結 果 傷を抽出

ボタン型電池の外観撮像

内容 外観検査
ワーク ボタン型電池
提案前 LEDリング照明
提案後 LDR-75RD2-LA1
結 果 傷を抽出

ラインアップ
