FCB-AI-□-C5

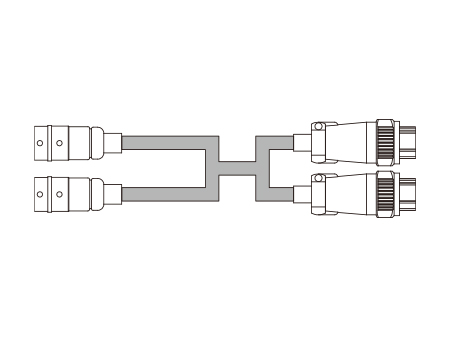

CCS AItec照明(LN-EAA/LN-EBA)専用の電源接続用延長ケーブル。

LN-EAA/LN-EBAシリーズページはこちら

長さは2、3、5、10mから選択可能（型式名 □＝2、3、5、10）。
「2、3mタイプ」と「5、10mタイプ」で外形寸法が異なります。詳細は図面をご確認ください。

照明側はメタルコネクタ12ピン×2、電源側はメタルコククタ7ピン×2となります。

マイページのチェックリストに登録

ケーブル長	2、3、5、10m
最小曲げ半径（参考値）	2m、3m　→　42mm 5m、10m　→　54.6mm
電源側コネクタ	メタルコネクタ（7ピン）× 2
照明側コネクタ	メタルコネクタ（12ピン）× 2
適合規格	CE、UKCA、RoHS
使用温湿度	温度：0～40℃、湿度：30～85%RH（結露なきこと）
保存温湿度	温度：0～50℃、湿度：30～85%RH（結露なきこと）

製品詳細外形寸法図（mm）資料ダウンロード

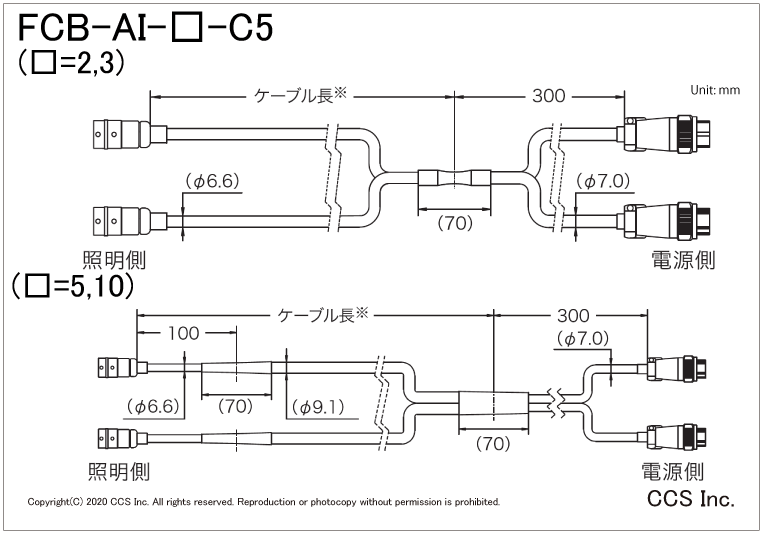

外形寸法図（mm）

資料ダウンロード

PDF図面	DXF図面
