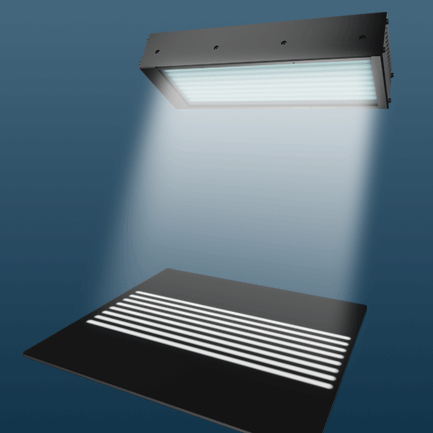

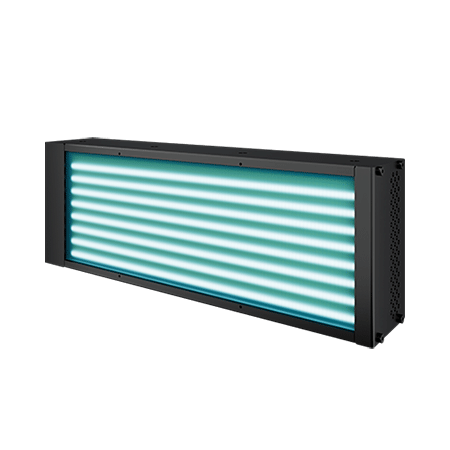

LDF-DXシリーズ（二軸位相シフト照明）
鏡面ワークや塗装金属、凹凸のある樹脂部品の検査に最適な位相シフト法に特化した
二軸位相シフト照明LDF-DXシリーズは、従来の照明では見えにくい浅い打痕やヒケといった
微細な欠陥を高コントラストで可視化します。
縦縞・横縞パターンの高速点灯切替により表面模様の影響を除去し、
外観検査の高精度化・安定化に貢献します。
二軸位相シフト照明LDF-DXシリーズは、従来の照明では見えにくい浅い打痕やヒケといった
微細な欠陥を高コントラストで可視化します。
縦縞・横縞パターンの高速点灯切替により表面模様の影響を除去し、
外観検査の高精度化・安定化に貢献します。
本製品は特注品です。
詳しくは担当営業にお問い合わせください。
詳しくは担当営業にお問い合わせください。
位相シフト法による外観検査
光沢面や透明体の検査では、反射や映り込みにより欠陥の識別が難しくなります。
位相シフト法※1を活用することで、
ワークに投影した縦横の縞パターンをシフトさせて撮像した画像に画像処理を行うことで、
表面の微細な凹凸を高精度に可視化し、キズやヒケなどの欠陥を確実に検出します。
※1 位相シフト法：90度毎に位相がずれたサイン波の縞を対象物に投影し、その縞の乱れから演算した情報を用いて欠陥を検出する手法
位相シフト法に特化したLED照明
LDF-DXシリーズは位相シフト法に特化した縦縞×横縞パターンの高速点灯切替が可能なLED照明です。
当社独自の光学技術で、外観検査の高精度化に貢献します。
二軸位相シフト照明LDF-DXシリーズの特長
-
光沢のある鏡面ワークや塗装された金属、凹凸のある樹脂部品、
透明ワークの外観検査等、様々な検査に使用できます。 -
最大500kHzの高速点灯切替を実現し、

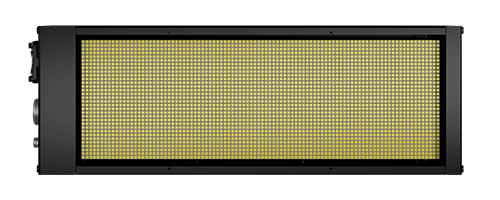

エリアカメラだけでなく、ラインスキャンカメラを用いた画像処理検査にも対応。 - LEDを高密度で実装した発光面パネル※2の組み合わせで、11通りのサイズをラインアップ。
-
当社独自の光学設計により、検査対象物の欠陥検出に応じた発光面サイズや
縞パターンの幅の広さや数などの設定が可能です。
※2 119 X 122mmの発光面パネル1枚にLEDを1,024個（縦32×横32）という高密度にLEDを実装。
縦縞4パターン
横縞4パターン
LDF-343X122SW-FNDX（発光面パネル3枚※3）
※3 発光面サイズ 343 X 122 mm

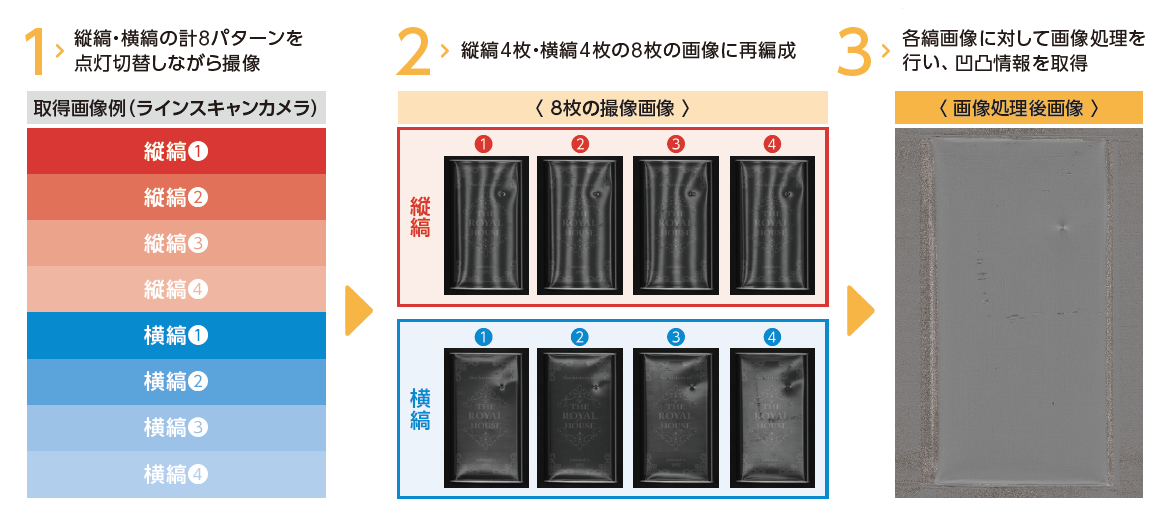

二軸位相シフト照明とラインスキャンカメラを使った撮像と画像処理の仕組み
関連ソフトウェア
二軸位相シフト照明評価用ソフト「RefView」
エリアカメラ用ビューワーソフトと、エリアカメラ・ラインスキャンカメラ対応の開発者向けツールをご用意しています。
電源用ユーティリティソフト
二軸位相シフト照明の縞パターンの幅や数などの設定が可能です。ご入用の方はお問合せください。
撮像事例
塗装された金属のキズ・ブツ検査
反射タイプ構成
ワーク画像
撮像画像
画像処理後画像
模様を除去してキズ・ブツのみを強調
レンズの外観検査
透過タイプ構成
ワーク画像
撮像画像
画像処理後画像
透明レンズの薄い傷を可視化
システム構成例

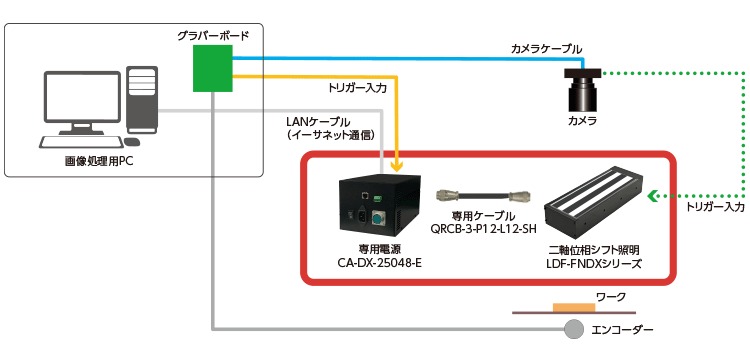

システム構成例（ラインスキャンカメラ）

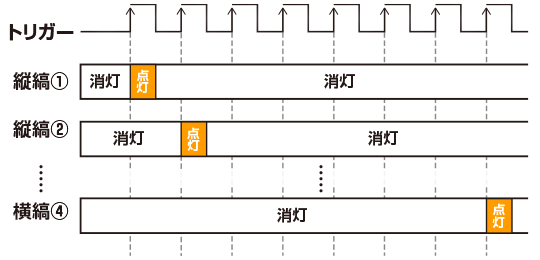

タイミングチャート（イメージ）
ラインアップ
サイズラインアップ
LEDを高密度で実装した発光面パネルの組み合わせで、
11通りのサイズをご用意。使用環境にあわせてサイズ選択が可能です。
| 発光面サイズ (mm) |
外形寸法 (mm) |
ファン | パネル | ||
|---|---|---|---|---|---|
| あり | なし | 行数 | 列数 | ||
| 横幅119 × 縦幅122 | 幅169 × 奥行き138 × 高さ75 | 1 | 1 | ||
| 横幅231 × 縦幅122 | 幅281 × 奥行き138 × 高さ75 | 2 | 1 | ||
| 横幅343 × 縦幅122 | 幅393 × 奥行き138 × 高さ75 | 3 | 1 | ||
| 横幅455 × 縦幅122 | 幅505 × 奥行き138 × 高さ75 | 4 | 1 | ||
| 横幅567 × 縦幅122 | 幅617 × 奥行き138 × 高さ75 | 5 | 1 | ||
| 横幅679 × 縦幅122 | 幅729 × 奥行き138 × 高さ75 | 6 | 1 | ||
| 横幅791 × 縦幅122 | 幅841 × 奥行き138 × 高さ75 | 7 | 1 | ||
| 横幅903 × 縦幅122 | 幅953 × 奥行き138 × 高さ75 | 8 | 1 | ||
| 横幅231 × 縦幅234 | 幅281 × 奥行き250 × 高さ75 | 2 | 2 | ||
| 横幅343 × 縦幅234 | 幅393 × 奥行き250 × 高さ75 | 3 | 2 | ||
| 横幅455 × 縦幅234 | 幅505 × 奥行き250 × 高さ75 | 4 | 2 | ||
照明仕様
| 冷却ファンあり | 冷却ファンなし | |
|---|---|---|
| LED発光色 | 白色（6500 K typ.） | |
| 点灯周期制限 | Duty比 75 % max. | Duty比 50 % max. |
| 使用環境温度 | 0 ～ 40 ℃ | 0 ～ 35 ℃ |
| 使用環境湿度 | 20 ～ 85 %RH（結露なきこと） | |
電源・ケーブル

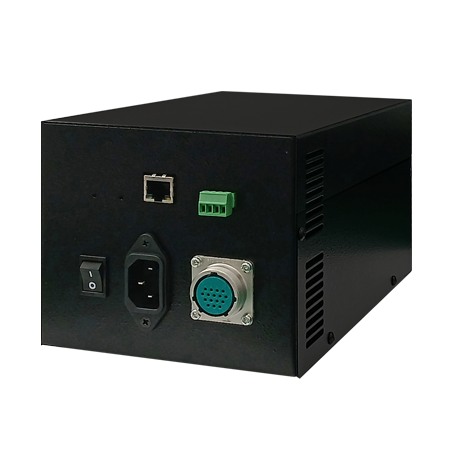

専用電源（CA-DX-25048-E）
LDF-DXシリーズは専用電源をご使用ください。
専用ケーブル
3～20mまで特注が可能です。詳細はお問合せください。
| 型式名 | 長さ |
|---|---|
| QRCB-3-P12-L12-SH | 3 m |
