PJ2-3005-4CA-PEC1

スポット照明（HLVシリーズ）専用のアナログ電源。
イーサネット通信、パラレル通信による外部制御が可能。
4チャネルタイプ。
幅130mm x 奥行き82.6mm x 高さ119.6mm。

マイページのチェックリストに登録

適合照明 (出力定格)	HLVシリーズスポット照明（スポット照明の種類を自動認識）
チャネル数	4チャネル
発光方式	定常発光
駆動方式	定電流方式
調光方式	電流可変制御
入力電圧	AC100～240V（+10% -10%)
周波数	50/60 Hz
消費電力	72 VA max.
出力電圧	DC 5.5V（定格）
出力電流	1000mA max./チャネル（スポット照明の最大入力電流に応じて出力）
突入電流	27A（AC100V時）、52A（AC240V時）コールドスタート時
接地漏洩電流	3.5mA以下（AC264V、60Hz、無負荷時）
適合規格	RoHS
使用温湿度	温度：0～35℃、湿度：20～85%RH（結露なきこと）
保存温湿度	温度：-20～60℃、湿度：20～85%RH（結露なきこと）
冷却方式	強制冷却
質量	730 g max.
材質	材質：アルミ・樹脂、表面処理：紺アルマイト
付属品	取扱説明書、3Pアース極付きACコード（2m）
プログラム	【サンプルプログラム】サンプルプログラムを配布しています。「オプション」タブをご覧ください。

製品詳細外形寸法図（mm） PJ2-3005-4CA-PEとの共通・相違一覧オプションケーブル資料ダウンロード

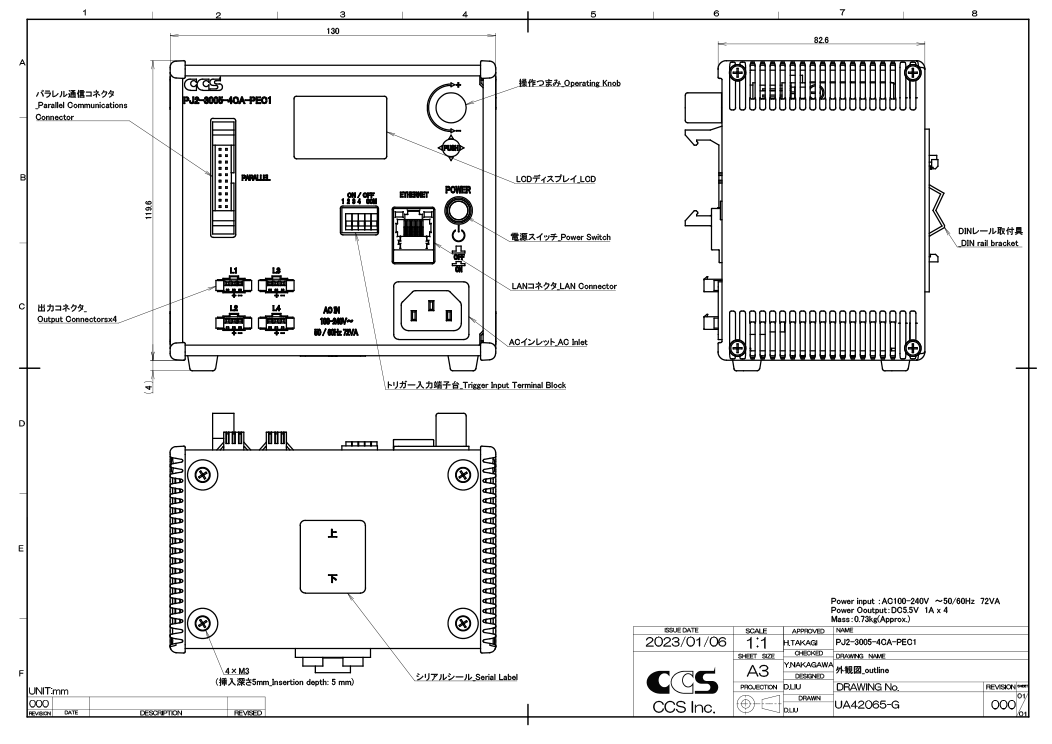

外形寸法図（mm）

※クリックすると画像が拡大します。

PJ2-3005-4CA-PEとの共通・相違一覧

PJ2-3005-4CA-PEC1（PJ2-3005-4CA-PE相当品）の
PJ2-3005-4CA-PEと比較した際の仕様上の共通・相違一覧です。
詳しくは対比資料をご確認ください。

対比資料(PDF)

主な仕様の違い

※赤字部分はPJ2-3005-4CA-PEとPJ2-3005-4CA-PEC1での違い

PJ2-3005-4CA-PE 現行品	項目	PJ2-3005-4CA-PEC1 PJ2-3005-4CA-PE相当品
定常発光	発光方式	定常発光
定電流方式	駆動方式	定電流方式
電流可変制御	調光方式	電流可変制御
4チャネル	チャネル数	4チャネル
HLVシリーズ	適合照明	HLVシリーズ
DC 5.5 V	出力電圧（定格）	DC 5.5 V
1000 mA max./ チャネル (スポット照明の最大入力電流に応じて出力)	出力電流	1000 mA max./ チャネル (スポット照明の最大入力電流に応じて出力)
AC100 ～ 240 V(+10% -15%) 50/60 Hz	入力電源	AC100 ～ 240 V(+10% -10%) 50/60 Hz
68 VA以下	消費電力	72 VA以下
15 A (AC100 V時) 36 A (AC240 V時) コールドスタート時	突入電流（typ.）	27 A (AC100 V時) 52 A (AC240 V時) コールドスタート時
温度：0 ～ 40 ℃ 湿度：20 ～ 85% RH	使用環境	温度：0 ～ 35 ℃ 湿度：20 ～ 85% RH
温度：-20 ～ 60 ℃ 湿度：20 ～ 85% RH	保存環境	温度：-20 ～ 60 ℃ 湿度：20 ～ 85% RH
強制冷却	冷却方式	強制冷却
CE・UKCA・PSE	適合規格	適合なし
RoHS対応	環境規制	RoHS対応
W130 x H119.6 x D82.6	外形寸法（mm）	W130 x H119.6 x D82.6
700 g 以下	質量	730 g 以下

オプション

シーシーエス電源用サンプルプログラム Sample Program for CCS Controllers
電源用イーサネット通信サンプルプログラム(VC#,VB) Ethernet Sample Program (VC#,VB)
電源用イーサネット通信サンプルプログラム(Python) Ethernet Sample Program (Python)
BK-PD3

ケーブル

EXCB2-M20-3

資料ダウンロード

PDF図面	DXF図面	対比資料	取扱説明書	保証・環境規制について	3D-CAD
