【生産終了】OLF-LT-25RD

  • 生産終了品

2026年4月末をもって生産終了。

OLF-LTシリーズ(OLED／有機EL照明)
新次元の薄さを実現！　特許出願済
  • マシンビジョン用途で必要とされる均一度・明るさを実現
  • 薄さ３mmで照明設置の可能性を拡大
  • 薄型・軽量・低発熱な次世代光源
  • 専用コントローラーとの接続で、照明の推奨交換時期をお知らせ

幅37.6mm x 奥行き60.3mm x 高さ3mm、発光面25mm x 25mmの赤色有機EL照明。
保証について:<br /> 本製品は、マシンビジョン用LED照明の標準品と保証体制が異なります。詳しくは、担当営業までお問い合わせください。

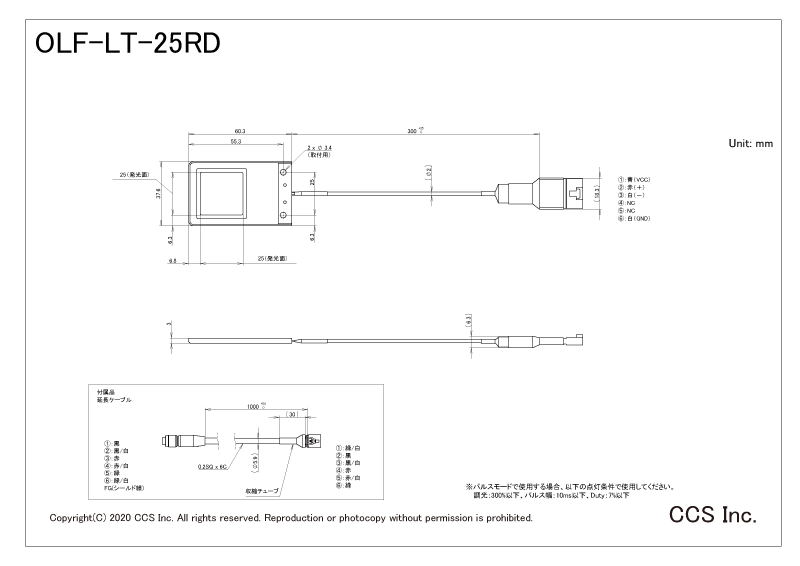

外形寸法図（mm）

※クリックすると画像が拡大します。

専用コントローラー

予知保全機能（照明の寿命予測）を搭載した、専用コントローラー

接続した照明を自動で認識し、点灯状態などの蓄積データを取得
※ OLF-LT-92モデルをオーバードライブモードでご利用になる場合は、OC-G-5646-2-ETをご使用ください。

OC-0736-1-ET

OC-0736-1-ET

  • DC24V入力
  • 1チャネル搭載
  • 定常発光、ON/OFF発光、ストロボ発光（オーバードライブモードあり）
  • Ethernet、パネル面ボタン操作による設定
  • ストロボ発光時間設定：100µs～10ms（100µs単位）
  • 発光遅延時間設定：2µs～10ms（100µs単位）
  • 質量：300g 以下

OC-0736-1-ET詳細ページ

OC-G-5646-2-ET

OC-G-5646-2-ET

  • 本製品はガーダーソフト社製コントローラーです。
  • DC24V入力
  • 2チャネル搭載
  • 定常発光、ON/OFF発光、ストロボ発光（オーバードライブモードあり）
  • Ethernetによる設定
  • ストロボ発光時間設定：10µs～10ms（100µs単位）
  • 発光遅延時間設定：2µs～10ms（1µs単位）
  • 質量：550g 以下

OC-G-5646-2-ET詳細ページ

専用コントローラーとの接続で、照明の推奨交換時期※をお知らせ

照明の寿命状態に応じて3段階でご案内
残り　100～30%時 Good（問題ありません）
残り　20%時 Lifetime warning（交換時期が近づいています）
残り　0%時 Lifetime expired（交換時期を超えました）

※ 照明とコントローラーを接続し、コントローラーとパソコンをLAN接続した状態で、設定用Webブラウザにて確認可能です。

照明の推奨交換時期について

照明の設計期待寿命（定常発光時、調光100％、周囲温度40℃、放射量50％低下までの計算値） ※ 保証値ではありません。
設計期待寿命まで残り20％時に「Lifetime warning」、0％時に「Lifetime expired」の表示で案内します。

専用延長ケーブル

オプション延長ケーブル

型式名 OLCB-2 OLCB-3 OLCB-5
ケーブル長さ 2 m 3 m 5 m
質量 127 g 以下 182 g 以下 292 g 以下

OLCB-2詳細ページ

OLCB-3詳細ページ

OLCB-5詳細ページ

OLCB外形寸法図（mm）

外形寸法図

※ 照明には、1mのケーブルが付属しています。
