OLF-LTシリーズ(OLED／有機EL照明)
新次元の薄さを実現！ 特許出願済
- マシンビジョン用途で必要とされる均一度・明るさを実現
- 薄さ３mmで照明設置の可能性を拡大
- 薄型・軽量・低発熱な次世代光源
- 赤色と白色の発光色をご用意
- 専用コントローラーとの接続で、照明の推奨交換時期をお知らせ
OLF-LTの特長
新しい製品ブランド『CCS-LT』
『CCS-LT』とは、
“CCS Leading Technology”
（シーシーエスが提供する先端技術）
を意味する、シーシーエスの新しい製品ブランドです。
新しい技術にチャレンジし、
スピーディに製品をご提供することで、
ソリューション提案の幅を広げることを目的にしています。
※ 照明の保証期間は、当社出荷日から1年間です。放射量保証はありません。詳しくは、担当営業までお問い合わせください。
薄さ3mmで照明設置の可能性を拡大
薄型を実現した次世代光源
軽量を実現
マシンビジョン用途で必要とされる均一度・明るさを実現
均一度比較
明るさ比較源
（データは参考用です。製品の品質を保証するものではありません。）
3サイズ、6機種をラインアップ
発光面 25mm×25mm、40mm×30mm、92mm×92mmの3サイズ、赤色と白色の発光色をご用意
OLF-LT-25RD（赤色）
発光面：25mm×25mm
OLF-LT-25SW（白色）
発光面：25mm×25mm
OLF-LT-40X30RD（赤色）
発光面：40mm×30mm
OLF-LT-40X30SW（白色）
発光面：40mm×30mm
OLF-LT-92RD（赤色）
発光面：92mm×92m
OLF-LT-92SW（白色）
発光面：92mm×92m
特性・データ

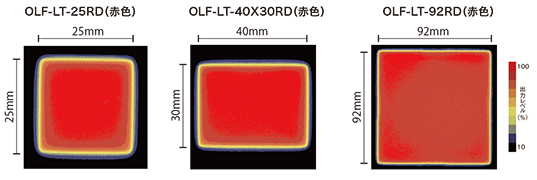

均一度（相対放射輝度）
（データは参考用です。製品の品質を保証するものではありません。）

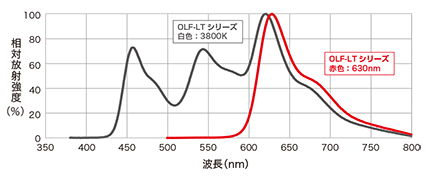

分光分布
（データは参考用です。製品の品質を保証するものではありません。）
外形寸法図
外形寸法図（mm）
OLF-LT-25RD/SW
OLF-LT-40X30RD/SW
OLF-LT-92RD/SW
専用コントローラー
予知保全機能（照明の寿命予測）を搭載した、専用コントローラー
接続した照明を自動で認識し、点灯状態などの蓄積データを取得 ※ OLF-LT-92モデルをオーバードライブモードでご利用になる場合は、OC-G-5646-2-ETをご使用ください。
OC-0736-1-ET
- DC24V入力
- 1チャネル搭載
- 定常発光、ON/OFF発光、ストロボ発光（オーバードライブモードあり）
- Ethernet、パネル面ボタン操作による設定
- ストロボ発光時間設定：100µs～10ms（100µs単位）
- 発光遅延時間設定：2µs～10ms（100µs単位）
- 質量：300g 以下
OC-G-5646-2-ET
- DC24V入力
- 2チャネル搭載
- 定常発光、ON/OFF発光、ストロボ発光（オーバードライブモードあり）
- Ethernetによる設定
- ストロボ発光時間設定：10µs～10ms（100µs単位）
- 発光遅延時間設定：2µs～10ms（1µs単位）
- 質量：550g 以下
専用コントローラーとの接続で、照明の推奨交換時期※をお知らせ
照明の寿命状態に応じて3段階でご案内
| 残り 100～30%時 | Good（問題ありません） |
|---|---|
| 残り 20%時 | Lifetime warning（交換時期が近づいています） |
| 残り 0%時 | Lifetime expired（交換時期を超えました） |
※ 照明とコントローラーを接続し、コントローラーとパソコンをLAN接続した状態で、設定用Webブラウザにて確認可能です。
照明の推奨交換時期について
照明の設計期待寿命（定常発光時、調光100％、周囲温度40℃、放射量50％低下までの計算値） ※ 保証値ではありません。
設計期待寿命まで残り20％時に「Lifetime warning」、0％時に「Lifetime expired」の表示で案内します。
専用延長ケーブル
オプション延長ケーブル
| 型式名 | OLCB-2 | OLCB-3 | OLCB-5 |
|---|---|---|---|
| ケーブル長さ | 2 m | 3 m | 5 m |
| 質量 | 127 g 以下 | 182 g 以下 | 292 g 以下 |
OLCB外形寸法図（mm）
※ 照明には、1mのケーブルが付属しています。
