OLF-LT-40X30RD
OLF-LTシリーズ(OLED/有機EL照明)
新次元の薄さを実現! 特許出願済
- マシンビジョン用途で必要とされる均一度・明るさを実現
- 薄さ3mmで照明設置の可能性を拡大
- 薄型・軽量・低発熱な次世代光源
- 専用コントローラーとの接続で、照明の推奨交換時期をお知らせ
幅52.6mm x 奥行き65.3mm x 高さ3mm、発光面40mm x 30mmの赤色有機EL照明。

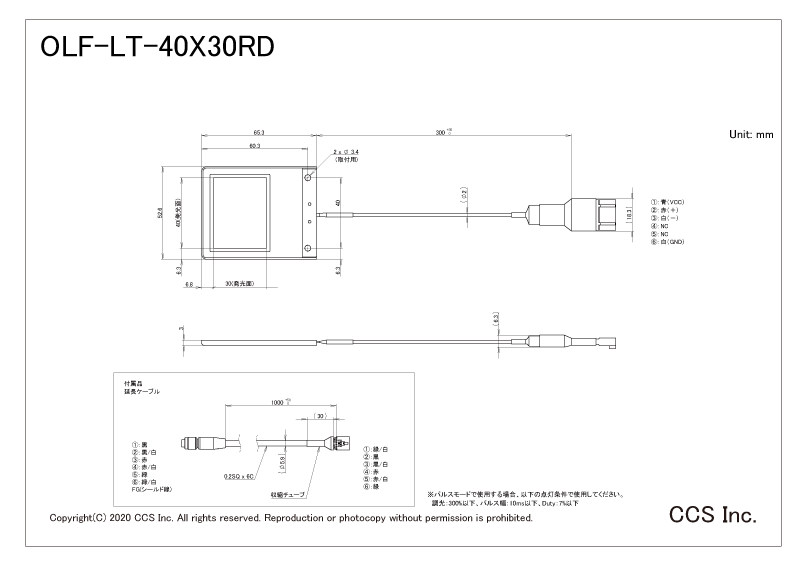

外形寸法図(mm)
専用コントローラー
予知保全機能(照明の寿命予測)を搭載した、専用コントローラー
接続した照明を自動で認識し、点灯状態などの蓄積データを取得 ※ OLF-LT-92モデルをオーバードライブモードでご利用になる場合は、OC-G-5646-2-ETをご使用ください。
OC-0736-1-ET
- DC24V入力
- 1チャネル搭載
- 定常発光、ON/OFF発光、ストロボ発光(オーバードライブモードあり)
- Ethernet、パネル面ボタン操作による設定
- ストロボ発光時間設定:100µs~10ms(100µs単位)
- 発光遅延時間設定:2µs~10ms(100µs単位)
- 質量:300g 以下
OC-G-5646-2-ET
- DC24V入力
- 2チャネル搭載
- 定常発光、ON/OFF発光、ストロボ発光(オーバードライブモードあり)
- Ethernetによる設定
- ストロボ発光時間設定:10µs~10ms(100µs単位)
- 発光遅延時間設定:2µs~10ms(1µs単位)
- 質量:550g 以下
専用コントローラーとの接続で、照明の推奨交換時期※をお知らせ
照明の寿命状態に応じて3段階でご案内
残り 100~30%時 | Good(問題ありません) |
---|---|
残り 20%時 | Lifetime warning(交換時期が近づいています) |
残り 0%時 | Lifetime expired(交換時期を超えました) |
※ 照明とコントローラーを接続し、コントローラーとパソコンをLAN接続した状態で、設定用Webブラウザにて確認可能です。
照明の推奨交換時期について
照明の設計期待寿命(定常発光時、調光100%、周囲温度40℃、放射量50%低下までの計算値) ※ 保証値ではありません。
設計期待寿命まで残り20%時に「Lifetime warning」、0%時に「Lifetime expired」の表示で案内します。
専用延長ケーブル
オプション延長ケーブル
型式名 | OLCB-2 | OLCB-3 | OLCB-5 |
---|---|---|---|
ケーブル長さ | 2 m | 3 m | 5 m |
質量 | 127 g 以下 | 182 g 以下 | 292 g 以下 |
OLCB外形寸法図(mm)
※ 照明には、1mのケーブルが付属しています。
