OLF-LT-92RD
OLF-LTシリーズ(OLED／有機EL照明)
新次元の薄さを実現！ 特許出願済
- マシンビジョン用途で必要とされる均一度・明るさを実現
- 薄さ３mmで照明設置の可能性を拡大
- 薄型・軽量・低発熱な次世代光源
- 専用コントローラーとの接続で、照明の推奨交換時期をお知らせ

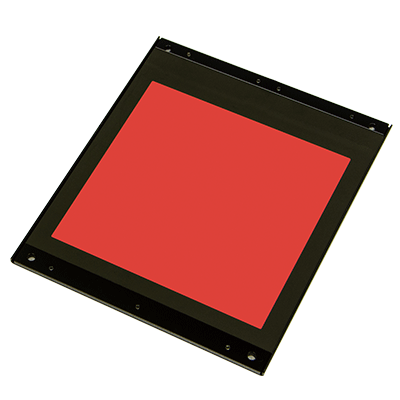

幅114.6mm x 奥行き140mm x 高さ3mm、発光面92mm x 92mmの赤色有機EL照明。

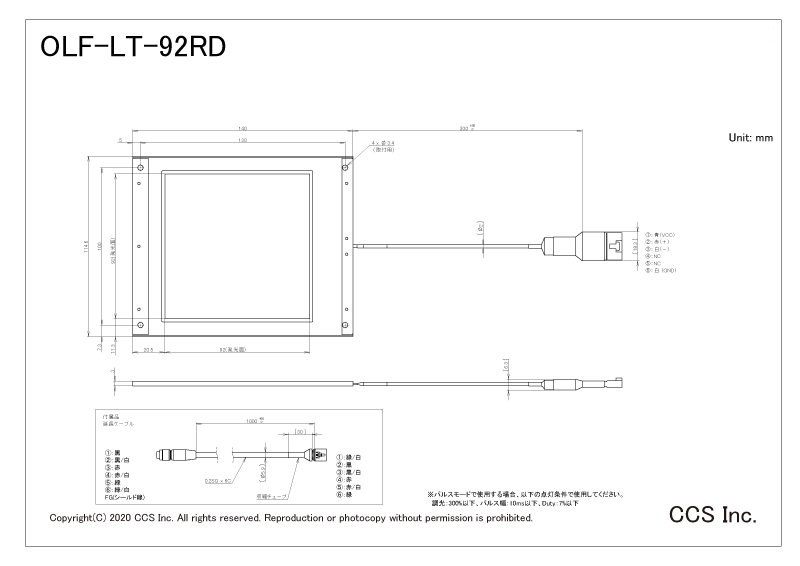

外形寸法図（mm）
※クリックすると画像が拡大します。
専用コントローラー
予知保全機能（照明の寿命予測）を搭載した、専用コントローラー
接続した照明を自動で認識し、点灯状態などの蓄積データを取得 ※ OLF-LT-92モデルをオーバードライブモードでご利用になる場合は、OC-G-5646-2-ETをご使用ください。
OC-0736-1-ET
- DC24V入力
- 1チャネル搭載
- 定常発光、ON/OFF発光、ストロボ発光（オーバードライブモードあり）
- Ethernet、パネル面ボタン操作による設定
- ストロボ発光時間設定：100µs～10ms（100µs単位）
- 発光遅延時間設定：2µs～10ms（100µs単位）
- 質量：300g 以下
OC-G-5646-2-ET
- DC24V入力
- 2チャネル搭載
- 定常発光、ON/OFF発光、ストロボ発光（オーバードライブモードあり）
- Ethernetによる設定
- ストロボ発光時間設定：10µs～10ms（100µs単位）
- 発光遅延時間設定：2µs～10ms（1µs単位）
- 質量：550g 以下
専用コントローラーとの接続で、照明の推奨交換時期※をお知らせ
照明の寿命状態に応じて3段階でご案内
| 残り 100～30%時 | Good（問題ありません） |
|---|---|
| 残り 20%時 | Lifetime warning（交換時期が近づいています） |
| 残り 0%時 | Lifetime expired（交換時期を超えました） |
※ 照明とコントローラーを接続し、コントローラーとパソコンをLAN接続した状態で、設定用Webブラウザにて確認可能です。
照明の推奨交換時期について
照明の設計期待寿命（定常発光時、調光100％、周囲温度40℃、放射量50％低下までの計算値） ※ 保証値ではありません。
設計期待寿命まで残り20％時に「Lifetime warning」、0％時に「Lifetime expired」の表示で案内します。
専用延長ケーブル
オプション延長ケーブル
| 型式名 | OLCB-2 | OLCB-3 | OLCB-5 |
|---|---|---|---|
| ケーブル長さ | 2 m | 3 m | 5 m |
| 質量 | 127 g 以下 | 182 g 以下 | 292 g 以下 |
OLCB外形寸法図（mm）
※ 照明には、1mのケーブルが付属しています。
