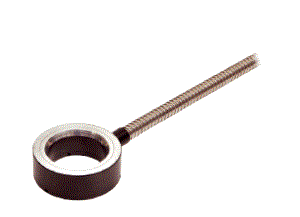

1R65-(L)F(P)-1G8-M-R(リングライトガイド)

LED光源(PFBRシリーズ)との組み合わせに最適なライトガイド(1R65-(L)F(P)-1G8-M-R)。
ご要望に応じて特注対応いたします。
光源側の装着用口金のサイズと合致すれば、ハロゲン、キセノン光源にも接続可能です。

※ご注意
 ライトガイドの選定に際しては、LED光源の取扱説明書をお読みになり、
 記載事項をご確認上、安全にご使用ください。

 本製品は仕入商品です。シーシーエスの保証体制と異なります。
 詳しくは担当営業にお問い合わせください。


▼適応光源シリーズ一覧▼

PFBR-150シリーズ



PFBR-600シリーズ



PFB3シリーズ



特注対応

ご要望に応じて特注対応いたします。

型式名解説

型式名解説例

(1) 分岐数 数字:出射側の本数
(2) 出射側の形状 ストレートライトガイド 記号 S 数字:ストレート・出射側外径Φmm
リングライトガイド 記号 R 数字:標準型(水平出)リング・内径Φmm(内向角)
テーパーリングライトガイド 記号 TR 数字:テーパーリングライト・内径Φmm(内向角)
ラインライトガイド 記号 L 数字:垂直出ライン・出射幅
(3) 全長 数字 :光源側口金を含めない出射部までの全長(図面中Lで標記)
(4) 導中の保護チューブ種類 記号 F:SUSフレキシブル管(一般的な保護管で、繰り返し曲げに強く、軽量で伸びもなし)
(5) 入射側分岐数 数字 :光源側の分岐数
(6) 素線種類 記号 G:多成分ガラスファイバ 線径50µm・開口角80度
(7) 入射側結束径 数字 :光ファイバを束ねた径Φmm
(8) 入射側形状 記号 M:Φ15mm L=37mm
(9) 配列(ファイバの内部処理) 記号 R:入射側ランダム・分岐間ランダム
(10) 耐熱仕様 記号 X:入射端面耐熱仕様 300℃の耐熱仕様

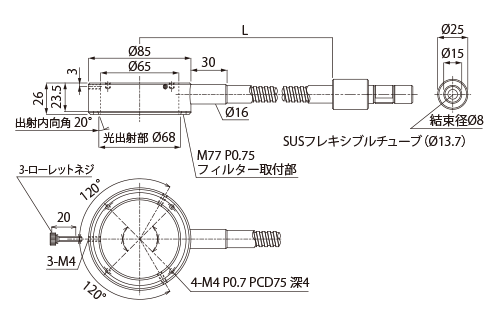

外形寸法図(mm)

資料ダウンロード

総合カタログ(抜粋) PDF図面 DXF図面
