PFB3シリーズ

2021年12月末日をもって生産終了。
後継機種はPFB3(A)シリーズになります。

100Wハロゲン光源を超えた光出力を実現。ハロゲン光源からの置き換えに利用可能。

ハロゲン光源からの置き換えポイント
・15Wの消費電力で、トータルランニングコストを大幅に削減。
・25,000時間（※）の長寿命により、管理工数を大幅に削減。
・コンパクトサイズで、省スペース化に貢献。
・LEDの特性により、設備の周囲温度を大幅に抑制。
※使用環境によります。

特長ライトガイド

特長

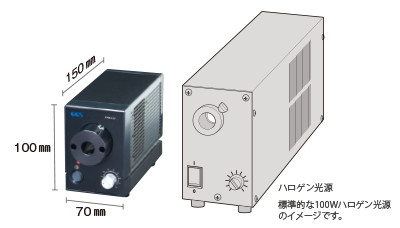

場所を選ばないコンパクトサイズ

幅70mm、奥行き150mm、高さ100mm のコンパクト設計で、省スペース化に貢献します。

電源供給は現場環境に合わせて選択可能

本体背面の端子台でDC24V入力に対応。オプションのACアダプターでAC100-240V入力にも対応します。現場環境に合わせて選択できます。

主要ライトガイドメーカーに対応

国内5社、海外6社の主要なライトガイドメーカーに対応します。

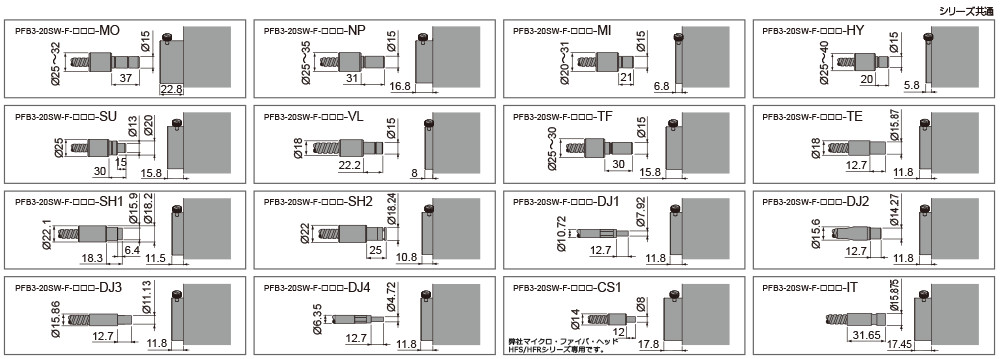

ライトガイド装着用アダプター寸法表(mm)

選べる外部制御タイプ

手動による調光のみの機種と、外部制御もできる機種とをラインアップ。外部制御はシリアル、パラレル、アナログの3タイプです。各タイプの制御方式による調光制御とON/OFF制御が可能です。

ライトガイド

ライトガイド / ライトガイド装着用アダプター

ストレート、リング、ラインなど、用途に応じたライトガイドをご提案いたします。
詳細はシリーズページをご覧ください。

ライトガイド(ストレート、リング、ライン、特殊)

ストレートタイプ

リングタイプ

ラインタイプ

※ご注意
本製品は仕入商品です。シーシーエスの保証体制と異なります。
詳しくは担当営業にお問い合わせください。
