CD-VA10024-2P
- 標準品
24V入力のLED照明を2チャネル総量100Wまで接続可能なデジタル電源「CD-VA10024-2P」。
PWM制御、電圧可変制御、ストロボオーバードライブの3種類の調光方式。
赤外線通信で最大4台まで機体連結が可能。
外部制御はUSB通信、 パラレル通信、RS-232C通信に対応。
幅80mm x 奥行き99mm x 高さ98mm。
外形寸法図（mm）
※クリックすると画像が拡大します。
オプション（別売）
ACアダプタ（型式名：OP-LEAD20024-3P）
【製品仕様】
| 入力電圧 | AC100-240V 50-60Hz |
|---|---|
| 出力電圧 | 24V |
| 最大出力電流 | 8.3A |
| 最大出力容量 | 200W |
| 適合規格 | PSE / CE / UL / RoHS2 |
| 質量 | 0.56kg |
| 外形寸法 | 161mm × 54mm × 33m |
| ケーブル長さ | 1.5m（先端切り落とし） |
| 付属品 | ACケーブル（1.8m） |
仕入れ商品です。詳しくは担当営業にお問合せください。

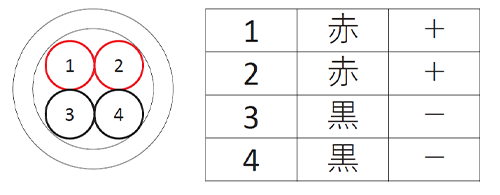

【ケーブル先端断面】
フェライトコア（型式名：OP-NFT-13S）
推奨取付箇所：CD-VAシリーズ側の照明出力のケーブル端
仕入れ商品です。詳しくは担当営業にお問合せください。
DC24V電源容量
DC24V電源は、以下のグラフを参考にして、接続するLED照明の総消費電力から選定してください。
CD-VA10024-2P / CD-VA10024-2PE
CD-VA20024-4P / CD-VA20024-4PE
注意
ほかの機器と併用される場合、それら機器の特性に依存しますので、
グラフよりも十分な余裕（2倍程度）を持った電源をお選びください。
ケーブル
-
EXCB2-FX32-9F-3
-
EXCB2-FX32-3
-
EXCB2-FER08-22-3-9CL
ツール
-
Version 41410722 (CD-VA)
