OLB-LTシリーズ(OLED/有機EL照明)

薄い!軽い!曲げられる!
円弧状製造ラインでのワーク観察、
大型円型ワークの内側からの照射などに適した薄型半円有機EL照明

  • ご要望に合わせた自由な曲げRの特注対応が可能
  • マシンビジョン用途で必要とされる均一度・明るさを実現
  • 薄型・軽量・低発熱な次世代光源
  • 発光面は内側発光・外側発光の2タイプ
  • 専用コントローラーとの接続で、照明の推奨交換時期をお知らせ

※最小曲げR100mmまでの設計が可能です。
保証について:本製品は、マシンビジョン用LED照明の標準品と保証体制が異なります。詳しくは、担当営業までお問い合わせください。

OLB-LTの特長

ご要望に合わせた自由な曲げRの設計が可能※1

内側発光タイプ

型式例 : OLB-LT-100SW-IS(曲げR:100mm)
型式例 : OLB-LT-100SW-IS(曲げR:100mm)

型式例 : OLB-LT-100SW-IS(曲げR:100mm)

外側発光タイプ

型式例 : OLB-LT-100SW-IS(曲げR:100mm)
型式例 : OLB-LT-100SW-IS(曲げR:100mm)

型式例 : OLB-LT-100SW-OS(曲げR:100mm)

※1 最小曲げR100mmまでの設計が可能です。

用途例

内側発光タイプを使った薬品アンプルの検査イメージ

  • 円筒状ワークへの均一直射
  • ペットボトル、薬品アンプルなど円筒状透明ワークのバックライト
  • 円弧レールを移動する透明ワークのバックライト

マシンビジョン用途で必要とされる明るさ・均一度を実現

相対放射照度※2グラフ(LWD特性※3

型相対放射照度グラフ

※2 光軸上の放射照度
※3 照明からワークまでの照射距離

均一度(相対放射輝度)※4

均一度(相対放射輝度)

※4 フラットの状態で測定

分光分布※5

分光分布

※5 データは参考用です。製品の品質を保証するものではありません

貸出用デモキット

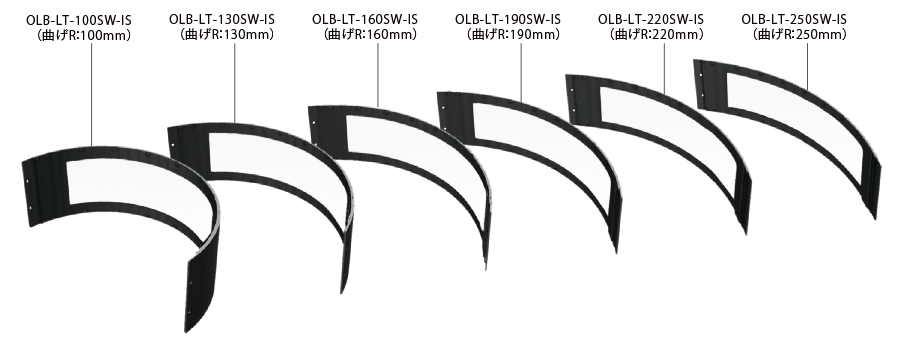

設置環境に応じた曲げRを試せる貸出用デモキット

デモキット

内側発光、外側発光の2種類と6つの曲げRから選べるデモキットをご用意しております。
詳しくは、担当営業までお問い合わせください。

※写真は内側発光の筐体イメージです。外側発光も同様に6種類の曲げRをご用意しています。

オプション

OLF-LT/OLB-LTシリーズ専用 コントローラー

予知保全機能(照明の寿命予測)を搭載した、専用コントローラー
接続した照明を自動で認識し、点灯状態などの蓄積データを取得
※ 照明仕様の最大輝度で使用する場合、OC-G-5646-2-ETをご利用ください。

OC-0736-1-ET

OC-0736-1-ET

OC-0736-1-ET

OC-G-5646-2-ET

OC-G-5646-2-ET

OC-G-5646-2-ET

OLF-LT/OLB-LTシリーズ専用 延長ケーブル

型式名 OLCB-2 OLCB-3 OLCB-5
ケーブル長さ 2 m 3 m 5 m
質量 127 g 以下 182 g 以下 292 g 以下

OLCB-2

OLCB-3

OLCB-5

※ 照明には、1mのケーブルが付属しています。
