PFBR-600SW-LLCF-HD

特注品
生産終了品

2022年3月11日をもって生産終了。
後継機種はPFBR-600SW2-LLCF-HDです。

高出力高速調光切替対応 PFBR-600SW-LLCF-HD（特注タイプ）
あらかじめ設定している調光値を入力トリガーの順に適用することで、高速な調光切替に対応します（2～8パターン）。反射率や透過率の異なる部分が混在するようなワークの検査にご利用いただけます。
特定波長を透過した照射光を実現できる、フィルターチェンジャー搭載モデル。

特注品

本製品は特注品です。特注品はシーシーエスの標準品と保証期間が異なります。
詳しくは担当営業にお問い合わせください。

マイページのチェックリストに登録

製品詳細外形寸法図（mm）活用例フィルターチェンジャーツールケーブルオプション資料ダウンロード

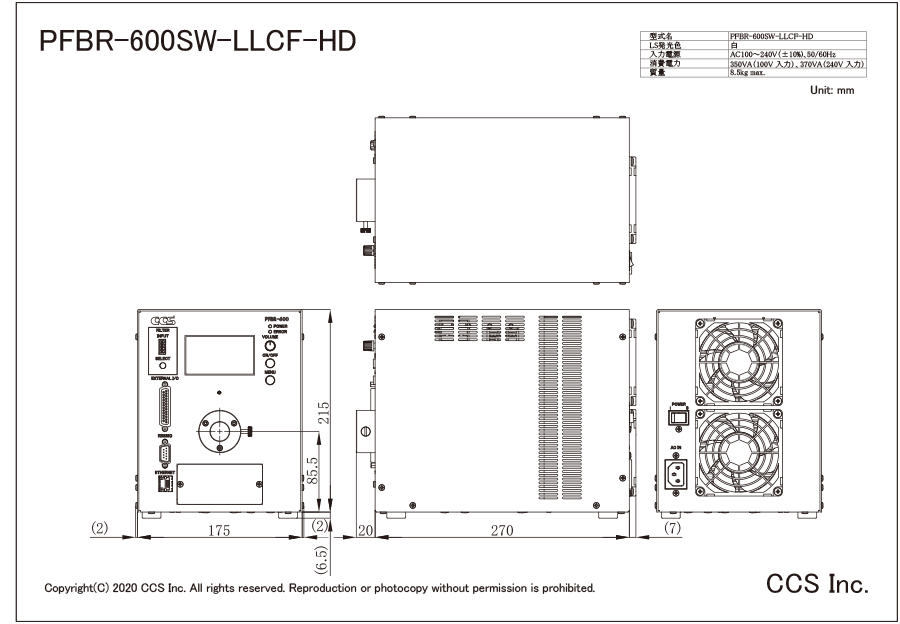

外形寸法図（mm）

※クリックすると画像が拡大します。

活用例

電極シート撮像例
（同一ワークをトリガー毎に設定調光値にて発光）

トリガー1 調光値：40
トリガー2 調光値：70
トリガー3 調光値：100
トリガー4 調光値：130
トリガー5 調光値：160
トリガー6 調光値：190
トリガー7 調光値：230
トリガー8 調光値：255

タイミングチャート

タイミングチャート

フィルターチェンジャー

フィルターチェンジャー搭載モデル

カラーフィルターを用いることで、特定波長を透過した照射光を実現します。

PFBR-600SW-LLCF

5連装タイプのフィルターチェンジャーを搭載
手動/外部通信でのフィルター切り替えが可能
フロントカバーを外す事でフィルターの交換が可能
オプションで、6色のフィルターをご用意

フィルター

※ フィルターの取付方法や設定に関しては、取扱説明書をご覧ください。

耐熱性に優れた推奨フィルターを各種ご用意しております。
カラーフィルターは仕入商品です。シーシーエスの保証体制と異なります。詳しくは、弊社担当営業までお問い合わせください。

ツール

シーシーエス電源用サンプルプログラム Sample Program for CCS Controllers
電源用イーサネット通信サンプルプログラム(VC#,VB) Ethernet Sample Program (VC#,VB)
電源用イーサネット通信サンプルプログラム(Python) Ethernet Sample Program (Python)

ケーブル

EXCB2-25M-3

オプション

AD-PFBR-600-01
AD-PFBR-600-02
AD-PFBR-600-03

資料ダウンロード

総合カタログ（抜粋）	PDF図面	DXF図面	チラシ	3D-CAD
